‫ماژول و سنسور میزان رطوبت خاک از نوع مقاومتی

آشنایی با ماژول

‫این ماژول بر مبنای اختلاف مقاومت الکتریکی خاک خشک و مرطوب کار میکند. ‫
‫جریان ضعیفی بین پایه های الکترود برقرار شده و با اندازه گیری جریان عبوری از طریق پین AO میتوان سطح رطوبت خاک را اندازه گرفت. ‫
‫همچنین با تنظیم پتانسیومتر روی ماژول میتوان خروجی دیجیتال ماژول را طوری تنظیم کرد که اگر رطوبت از حد مطلوب کمتر شود خروجی DO فعال شود. ‫
‫ماژول با ولتاژ 3.3 الی 5 ولت کار میکند و کار با آن بسیار آسان است

اتصالات ماژول

‫در اینجا از این ماژول جهت اندازه گیری سطح رطوبت استفاده میکنیم ‫

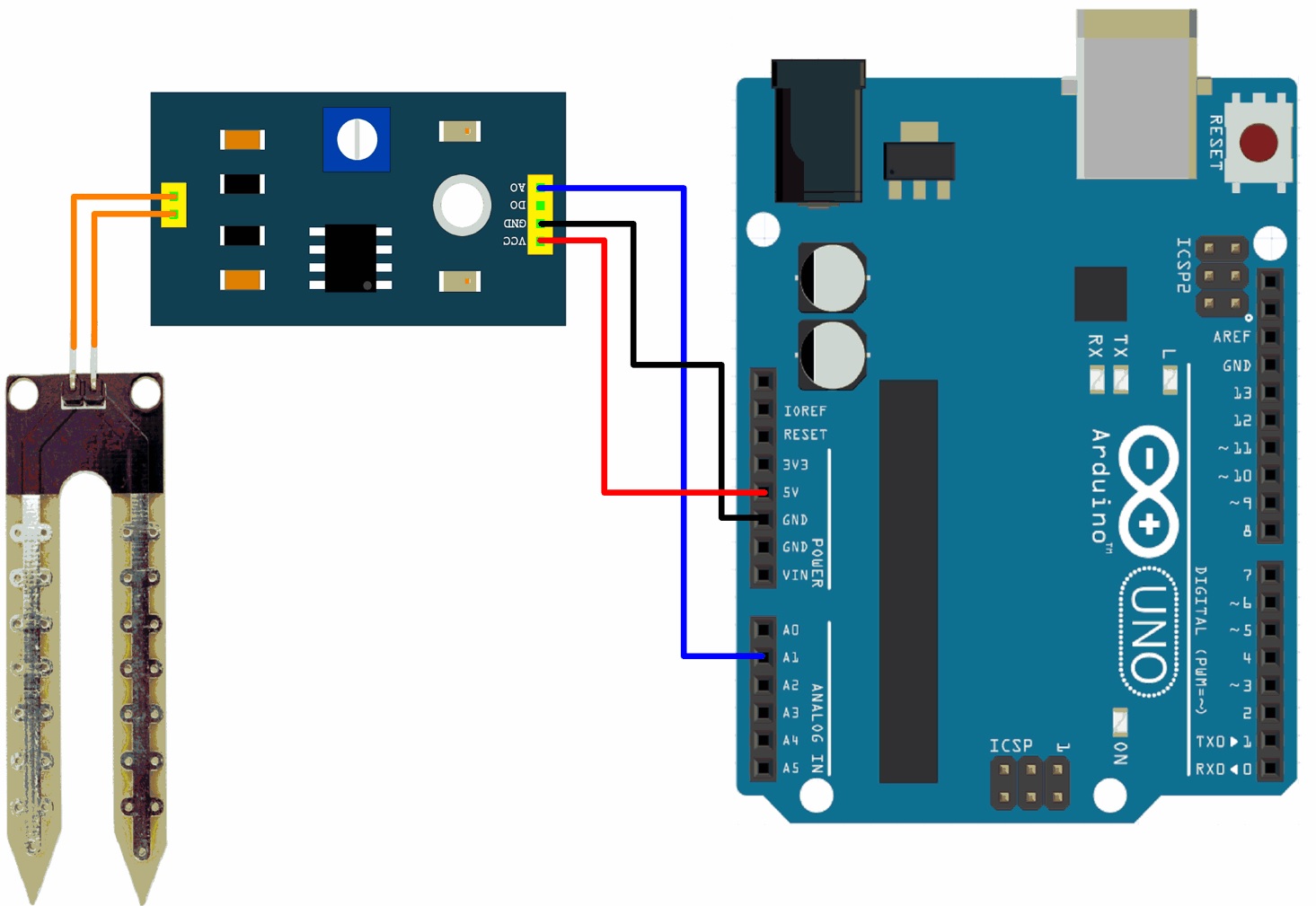

‫برای این کار مانند شکل زیر پینهای ماژول را به میکرو کنترولر متصل می کنیم ‫
‫برای محاسبه درصد رطوبت به پین AO نیاز داریم که آن را به A1 میکرو کنترولر متصل کرده ایم. ‫
‫از آنجا که ماژول را با 5 ولت راه اندازی کرده ایم نیازی به استفاده از AREF نیست. ‫
‫مجموعه این مدار و تکه برنامه کوچکی که آورده ایم قادر به نمایش میزان رطوبت خاک بر روی پنجره سریال می باشند ‫
‫

شرایط کار

‫یک لیوان خاک خشک آماده کنید. ‫
‫الکترود ماژول را درون آن قرار دهید و نتیجه را بر روی پنجره سریال ببینید ‫
‫حالا به تدریج آب به داخل خاک اضافه کنید و و متوجه تغییرات خواهید شد

کد آردواینو برای تست ماژول

const int sensor_pin = A1; /* Soil moisture sensor O/P pin */

void setup() {
Serial.begin(9600); /* Define baud rate for serial communication */
}

void loop() {
float moisture_percentage;
int sensor_analog;
sensor_analog = analogRead(sensor_pin);
moisture_percentage = ( 100 - ( (sensor_analog/1023.00) * 100 ) );
Serial.print("Moisture Percentage = ");
Serial.print(moisture_percentage);
Serial.print("%\n\n");
delay(1000);
}
