ماژول بیزر جهت تولید سیگنال صوتی

آشنایی با ماژول

‫یکی از ماژولهای ساده و مفید همین ماژول می باشد ‫
‫خیلی وقتها مجبور هستید هشدار صوتی بدهید و این ماژول همان چیزیست که نیاز دازید ‫
‫این ماژول شامل یک بیزر که نوعی بلندگوی کوچک میباشد و یک ترانزیستور جهت تقویت سیگنال ورودی می باشد ‫
‫کار آن پخش سیگنالهای صوتی میباشد که به آن ارسال میشود ‫
‫ماژول غیر فعال بوده و سیگنال صوتی را خودتان باید تولید کنید و به ماژول ارسال کنید

روش کار با ماژول

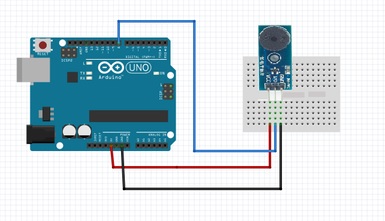

‫جهت راه اندازی مانند شکل زیر ماژول را به میکرو کنترولر متصل کنید و نمونه برنامه آن را بارگزاری نمایید ‫
‫با این برنامه صدایی شبیه آژیر از ماژول خواهید شنید ‫
‫در این برنامه یک سیگنال با فرکانس 1 کیلوهرتز و یک سیگنال با فرکانس 500 هرتس متداولا به بیزر ارسال میگردد

نمونه برنامه تست ماژول

‫/* Arduino tutorial - Passive Buzzer Module ‫
‫ More info and circuit: http://www.ardumotive.com ‫
‫ Dev: Giannis Vasilakis // Date: 12/11/2017 */ ‫
‫ ‫
‫int buzzer = 8 ; ‫
‫void setup () ‫
‫{ ‫
‫ pinMode (buzzer, OUTPUT) ; ‫
‫} ‫
‫void loop () ‫
‫{ ‫
‫ unsigned char i, j ; ‫
‫ while (1) ‫
‫ { ‫
‫ for (i = 0; i <80; i++) // When a frequency sound ‫
‫ { ‫
‫ digitalWrite (buzzer, HIGH) ; //send tone ‫
‫ delay (1) ; ‫
‫ digitalWrite (buzzer, LOW) ; //no tone ‫
‫ delay (1) ; ‫
‫ } ‫
‫ for (i = 0; i <100; i++) ‫
‫ { ‫
‫ digitalWrite (buzzer, HIGH) ; ‫
‫ delay (2) ; ‫
‫ digitalWrite (buzzer, LOW) ; ‫
‫ delay (2) ; ‫
‫ } ‫
‫ } ‫
‫}
