‫ماژول Gy-68 سنسور دیجیتال دما و فشار بارومتریک هوا BMP180 با ارتباط I2C

A1,380-
1

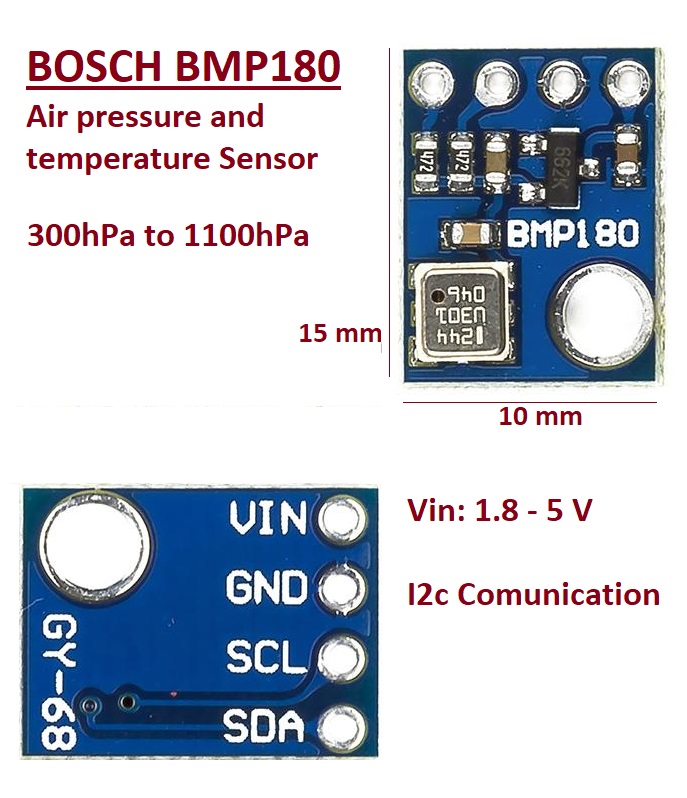

‫ماژول BMP180 تولید شده توسط Atomic Market ‫
‫اندازه گیری فشار هوای مطلق محیط با استفاده از یک فشارسنج دیجیتالی مانند این ماژول کاربردهای جالبی دارد. ‫
‫با تبدیل فشار اندازه گیری شده به ارتفاع ، شما یک سنسور قابل اعتماد برای تعیین ارتفاع ربات ، دستگاه یا پرنده خود دارید! ‫
‫این سنسور با دقت 1 متر و حد اکثر نویز 17 سانتی متر کار می کند. جریان مصرفی آن 0.3uA می باشد که برای راه اندازی با باتری بسیار مناسب است. ‫
‫این ماژول به کالیبره شدن نیازی ندارد و آماده استفاده است. ‫
‫ماژول از ارتباط 16 بیتی IIC پشتیبانی میکند و مقاومت pull up نیز در آن پیشبینی شده است. ‫
‫با کمک اطلاعات فشار و دما همراه با داده های کالیبراسیون گرفته شده از ماژول میتوانید ارتفاع و دمای محیت را محاسبه کنید.

Atomic Market
تومان 19,500
عدد
1
  • نظرکاربران
  • مشخصات کالا
  • توضیحات کاربردی

کد آردواینو جهت تست BMP108

#include
#include
#define seaLevelPressure_hPa 1013.25

Adafruit_BMP085 bmp;

void setup() {
Serial.begin(9600);
if (!bmp.begin()) {
Serial.println("Could not find a valid BMP085 sensor, check wiring!");
while (1) {}
}
}

void loop() {
Serial.print("Temperature = ");
Serial.print(bmp.readTemperature());
Serial.println(" *C");

Serial.print("Pressure = ");
Serial.print(bmp.readPressure());
Serial.println(" Pa");

Serial.print("Altitude = ");
Serial.print(bmp.readAltitude());
Serial.println(" meters");

Serial.print("Pressure at sealevel (calculated) = ");
Serial.print(bmp.readSealevelPressure());
Serial.println(" Pa");

Serial.print("Real altitude = ");
Serial.print(bmp.readAltitude(seaLevelPressure_hPa * 100));
Serial.println(" meters");

Serial.println();
delay(500);
}

راه اندازی BMP108

BMP-108

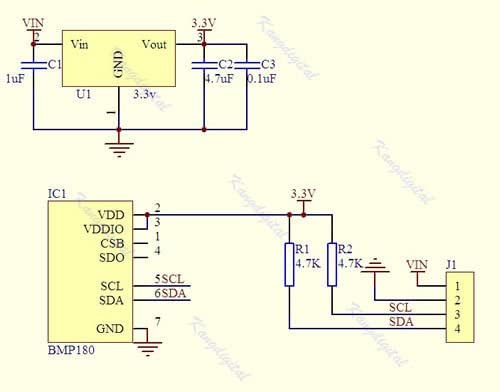

‫این ماژول شامل یک سنسور دیجیتال فشار و دما میباشد که با رابط I2C به میکرو کنترولر متصل شده و اطلاعات کالیبراسیون و فشار و دما را ارسال میکند ‫
‫همچنین در این ماژول از دو عدد مقاومت 4.7 کیلو برای اتصال پینهای کلاک و دیتا به تغذیه استفاده شده که کاربر را نسبت به پول آپ بی نیاز میسازد.

تغذیه و راه اندازی

‫در این ماژول از یک رگولاتور 3.3 ولت استفاده شده که به شما کمک میکند تا بتوانید به راحتی آن را به بردهای مختلف با تغذیه 3 تا 6 ولت متصل کنید ‫
‫برای راه اندازی مانند شکل زیر ماژول را به یک میکروکنترولر مانند آردواینو اونو متصل کنید و برنامه مربوط به آن را در میکرو آپلود کرده و نتایج را بر روی نمایشگر سریال ببینید

برنامه ریزی میکروکنترولر

‫این ماژول دارای یک کتابخانه آماده است که کار را برای کاربر ها بسیار ساده میکند. ‫
‫برای افزودن این کتابخانه مانند شکل زیر عمل کنید ‫
‫اگر قبلا این کتابخانه را به کامپایلر اضافه نموده اید نیازی به انجام این بخش نیست ‫
‫به منوی SKETCH بروید و گزینه MANAGE LIBRARIES را انتخاب کنید ‫
‫و مانند شکل زیر کتابخانه ADAFRUIT BMP085 را نصب نمایید

مشخصات کالا

Size : 11 x 12 mm

Supply Voltage : 1.8V to 5V

Max I2C Speed : 3.5Mhz

power consumption : 0.5uA at 1Hz I2C interface

calibrated : YES

Pressure Range : 300hPa to 1100hPa (+9000m to -500m)
