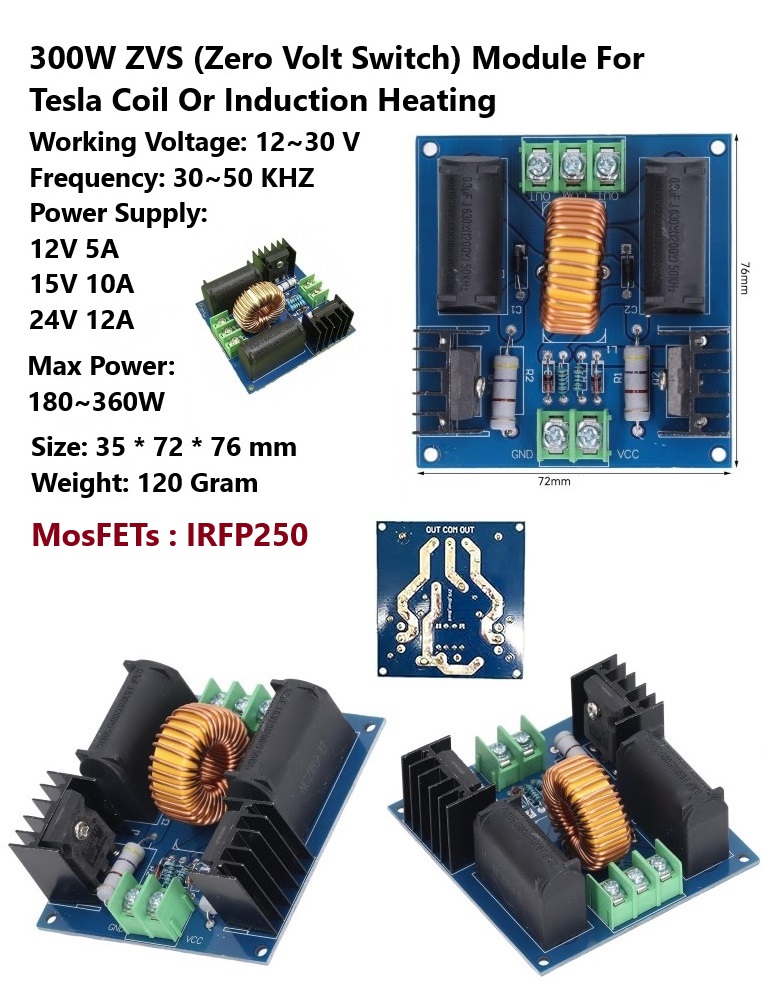

‫ماژول ZVS توان 300 وات و ولتاژ کاری 12 تا 30 ولت و فرکانس 30 تا 50 کیلوهرتز

‫ماژول ZVS (Zero Voltage Switching) در واقع یک نوسان ساز ساده بر مبنای مداری شبه فلیپ فلاپ میباشد. ‫
‫خروجی آن را میتوانید یا به ترانس افزاینده وصل کنید و یا به کویل کوره القایی. ‫
‫این ماژول را به نامهای کوره القایی و درایور بوستر ولتاژ و درایور برج تسلا نیز میخوانند. ‫
‫خروجی این ماژول یک ترمینال پیچی سه خانه است که به سیمپیچ سه سر متصل میشوند. ‫
‫در ورودی نیز یک ترمینال پیچی دو خانه جهت اتصال تغذیه قرار دارد. ‫
‫برای استفاده به شکل بوستر ولتاژ ترمینال خروجی را به سه سر سیمپیچ اولیه ترانس افزاینده وصل کنید به شکلی که پایه وسط به ترمینال وسط و دو پایه دیگر به دو ترمینال دیگر متصل شود. ‫
‫برای استفاده به شکل کوره القایی باید یک سیمپیچ شامل 30 دور از سیم با قطر 1 میلیمتر بر روی یک استوانه به قطر 3 سانتیمتر بسازید و از وسط آن یک انشعاب بگیرید و آن را به ترمینال خروجی متصل کنید ‫
‫
