ماژول RCWL-0516 سنسور تشخیص حرکت مایکرو ویو
این ماژول یک سنسور حرکت با امواج ماکروویو یا رادار داپلر می باشد
سنسور مجهز به تراشه RCWL-9196 است.
برد تشخیص سنسور 5 تا 9 متر با زاویه 360 درجه می باشد
برد سنسور در برابر موانع حد اکثر به 7 متر می رسد
این سنسور قادر به تشخیص حرکت اجسام پشت موانع نیز می باشد
ولتاژ کار ماژول از 4 تا 28 ولت متغیر است
سنسور دارای یک خروجی دیجیتال بوده که با تشخیص حرکت فعال می شود
وجود یک خروجی 3.3 ولت و قابلیت افزودن فتو سل برای خاموش کردن سنسور در روز از دیگر قابلیتهای این ماژول می باشند
کالاهای مرتبط
سنسور آنالوگ نور مرعی TEMT6000
سنسور دیجیتال شدت نور مرعی BH1750 - GY-302 با رابط I2C
سنسور دیجیتال نور و مجاورت CJMCU-3216 با رابط I2C
سنسور دیجیتال نور و مجاورت CJMCU-9930 با رابط I2C
ماژول SW-18015P سنسور ویبره و لرزش و ارتعاش
ماژول HR202 سنسور مقاومتی میزان رطوبت
ماژول KY-002 سنسور لرزش و ویبره و ارتعاش
ماژول IR Obstacle سنسور مادون قرمز تشخیص مانع MH
ماژول IR Obstacle سنسور مادون قرمز تشخیص مانع HW201
ماژول TCRT5000 سنسور مادون قرمز ردیابی خط و مانع MH
ماژول SBX FC-10 سنسور مادون قرمز تشخیص شعله
ماژول SBX سنسور مادون قرمز تشخیص شعله
ماژول 3144E سنسور اثر هال یا مغناتیس
ماژول CF-01 Reed switch کلید مغناتیس
ماژول KY-022 سنسور TL1838 گیرنده مادون قرمز
ماژول سنسور 38KHZ گیرنده مادون قرمز
ماژول سنسور ضربان قلب
ماژول سنسور خازنی سنجش رطوبت خاک
ماژول HW-103 سنسور مقاومتی تشخیص و کنترول رطوبت خاک
ماژول HW-103 سنسور مقاومتی تشخیص باران
ماژول MH-MQ6 سنسور تشخیص گاز بوتان و پروپان و LPG و نفت
- نظرکاربران
- مشخصات کالا
- توضیحات کاربردی
سنسور حرکت مایکروویو
آشنایی با ماژول
تفاوت سنسورهای مبتنی بر اثر داپلر و امواج مایکروویو با نمونه های دیگری مانند PIR این است که این امواج از موانع عبور کرده و حرکات پشت موانع را تشخیص می دهند.
در این ماژول علاوه بر سنسور حرکت افزودیهای دیگری نیز پیش بینی شده است که بسیار مفید هستند
در ادامه به بررسی آنها می پردازیم
بررسی دقیقتر

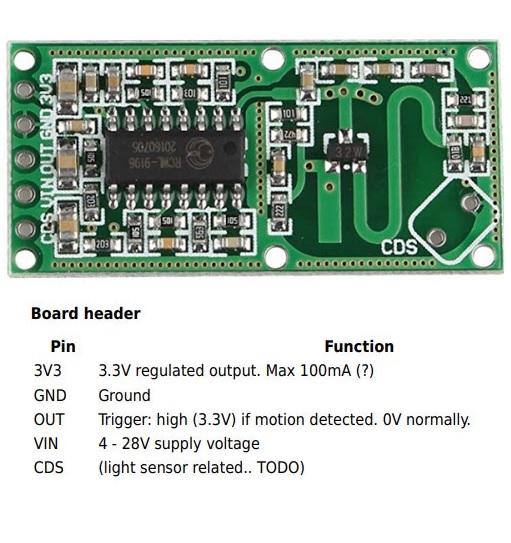

همانند شکل فوق روی برد جای یک فتوسل پیشبینی شده است که با افزودن آن به ماژول امکان خاموش شدن خودکار ماژول در طول روز به دست می آید.
یعنی ماژول در نور روز عمل نکرده و فقط در تاریکی و در شبها کار می کند.

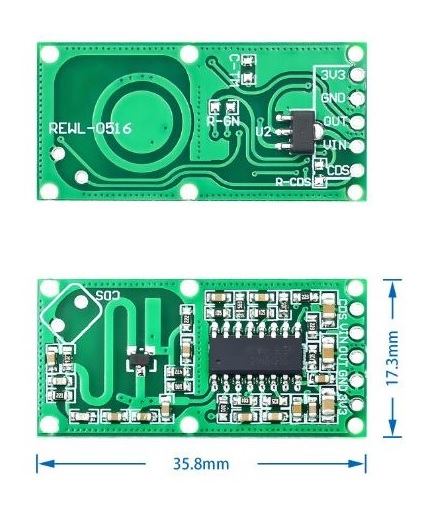

در پشت برد جا برای افزودن سه المان پیشبینی شده است که از قرار زیر هستند
خازن C-TM زمان تکرار فعال سازی خروجی را تنظیم می کند
به طور پیش فرض هر بار که سنسور حرکتی را تشخیص می دهد فعال شده و بعد از اتمام حرکت خاموش می شود و بعد از 2 ثانیه توقف مجدد منتظر حرکت می شود تا مجدد روشن شود.
با افزودن یک خازن به بخش C-TM مدت 2 ثانیه ای توقف سنسور را میتوانید بیشتر کنید.
مقاومت R-GN حد اکثر فاصله تشخیص را تنظیم میکند.
به طور پیش فرض ماژول با حد اکثر فاصله که 7 متر است کار می کند ولی با قراردادن یک مقاومت 1 مگا اهم می توانید این فاصله را به 5 متر برسانید
مشخصات کالا
Voltage : 4 - 28 V
Curent : 2.8 - 3 mA
Power : 20 - 30 mW
Sensor Output : Digital 0-3.3 V
Regulator Output : 3.3 V 100 mA
Distance : 5 - 9 m
Temprature : -20 - 80 C
Size : 17 x 36 x 5 mm
