‫ماژول MH-SW 1Chanel SSR رله 5 ولت تک کاناله با خروجی 250 ولت 2 آمپر نوع اس اس آر

A1,566-
1102

‫ماژول شامل یک رله 2 آمپر SSR میباشد که با آنها میتوانید وسایل گوناگونی را روشن کنید. ‫
‫ولتاژ کاری رله ها 5 ولت بوده و دارای یک دیود نوری برای نمایش وضعیت رله است. ‫

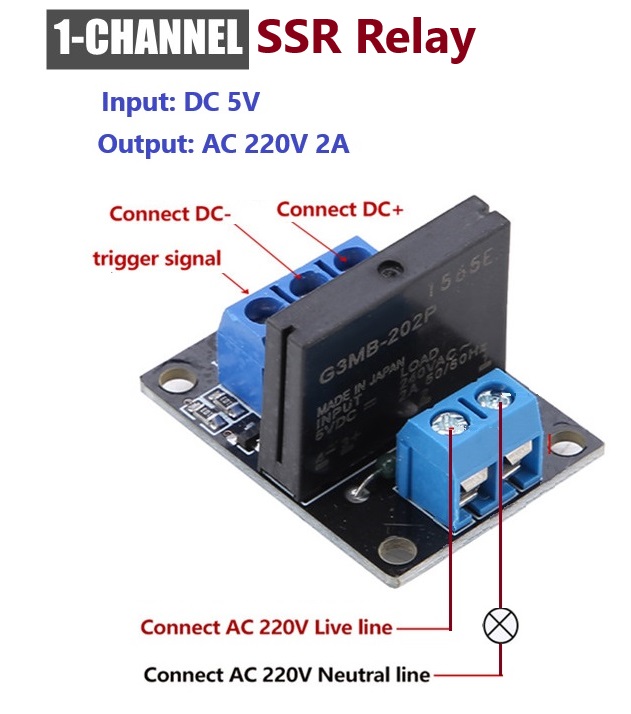

‫وجود ترمینال سه پین پیشبینی شده برای رله اتصال سیم به رله ها را آسان می کند.

متفرقه     عدد   در انبار     .1
تومان 160,000
عدد
1
خرید

کالاهای مرتبط

‫ماژول رله 5 ولت 4 کاناله مجهز به اپتوکوپلر
تومان 318,199 318,199
ماژول رله 5 ولت 2 کاناله
تومان 189,999 189,999
ماژول HW-307 رله 5 ولت تک کاناله
تومان 100,000 100,000
ماژول رله 12 ولت 1 کاناله
تومان 98,000 98,000
‫صفه کلید فلت ماتریسی 4 در 4 اعداد و حروف
تومان 89,999 89,999
صفه کلید فلت ماتریسی 1 در 4 اعداد
تومان 83,999 83,999
ماژول HW-482 رله 5 ولت تک کاناله
تومان 89,999 89,999
صفه کلید فلت ماتریسی 3 در 4 اعداد
تومان 99,000 99,000
‫رله 5 ولت T71 دو کنتاکت 7 آمپر 240 ولت 5 پایه
تومان 28,400 28,400
‫رله 12 ولت دو کنتاکت 10 آمپر 120 ولت 5 پایه
تومان 47,999 47,999
رله 12 ولت چهار کنتاکت 2 آمپر 240 ولت
تومان 100,000 100,000
‫کلید فشاری روشن و خاموش 6 پایه سایز 8/5 میلیمتر
تومان 12,000 12,000
‫کلید فشاری روشن و خاموش 6 پایه سایز 25 میلیمتر
تومان 35,600 35,600
‫کلید روشن و خاموش 2 پایه سایز کوچک رنگ مشکی روپنلی
تومان 16,200 16,200
‫تک سویچ فشاری 12 میلیمتری 4 پایه به همراه کلاهک رنگ سفید
تومان 8,000 8,000
‫تک سویچ فشاری 12 میلیمتری 4 پایه به همراه کلاهک رنگ قرمز
تومان 8,000 8,000
‫تک سویچ فشاری 12 میلیمتری 4 پایه به همراه کلاهک رنگ سبز
تومان 8,000 8,000
‫کلید روشن و خاموش 2 پایه سایز متوسط ابعاد 21 در 15 میلیمتر رنگ مشکی روپنلی
تومان 19,599 19,599
‫کلید روشن و خاموش 4 پایه چراغ دار سایز متوسط
تومان 30,000 30,000
‫کلید روشن و خاموش 3 پایه چراغ دار گرد قطر 19 میلیمتر
تومان 25,999 25,999
‫کلید روشن و خاموش 2 پایه گرد با تنه باریک سایز بزرگ رنگ مشکی
تومان 19,599 19,599
‫کلید سه حالته 3 پایه گرد بزرگ رنگ مشکی
تومان 25,999 25,999
‫کلید سه حالته 3 پایه گرد بزرگ به رنگ طوسی روشن رو پنلی
تومان 30,000 30,000
‫کلید روشن و خاموش سه تای با 9 پایه و چراغ سایز بزرگ
تومان 103,600 103,600
‫شیلد رله برای ماژولهای ESP01 تک کانال
تومان 196,000 196,000
‫کلید روشن و خاموش 16 آمپر 6 پایه سه حالته سایز بزرگ
تومان 34,999 34,999
کلید 6 پایه قطع کن تلفن
تومان 18,200 18,200
‫کلید کشویی دو حالته 5 پین کوچک با دسته بلند ارتفاع 14 و سایز 8 در 4 میلیمتر
تومان 6,000 6,000
‫کلید کشویی دو حالته 3 پایه پیچ خور با دسته بلند ارتفاع 14 و سایز 20 در 5 میلیمتر
تومان 6,000 6,000
  • نظرکاربران
  • مشخصات کالا
  • توضیحات کاربردی

آشنایی با رله های SSR

معرفی

‫کلمه SSR مخفف Solid State Relay یا رله حالت جامد میباشد. ‫
‫رله های معمول عملکرد مکانیکی دارند و یک آهنربای الکتریکی دارند که با روشن شدن آن کنتاکتهای رله را به هم متصل میکنند. ‫
‫ولی در این رله ها برخلاف رله های مکانیکی از قطعات الکترونیکی و عمدتا از ترایاک برای اتصال استفاده میشود. ‫
‫

تئوری عملکرد رله SSR

‫این رله ها با ارسال فرمان به یک ترایاک آن را روشن کرده و اتصال برقرار میشود. ‫
‫همانگونه که در شکل میبینید ولتاژ ورودی که میتواند بسیار پایین نیز باشد موجب روشن شدن یک اپتوترایاک شده و از طریق آن ترایاک اصلی که ترایاک قدرت میباشد روشن میشود و مصرف کننده که به ترایاک قدرت متصل است را روشن میکند. ‫
‫به سادگی میتوانید پیشبینی کنید که مصرف انرژی برای روشن کردن این رله ها بسیار ناچیز است و همچنین بخش تریگر یا فرمان از بخش بار کاملا ایزوله است. ‫
‫این رله ها به شکلهای گوناگون و با توانهای مختلفی ساخته میشوند

مزایای رله های SSR چیست

‫از آنجا که در رله های SSR مانند رله های مکانیکی از کنتاکت استفاده نشده لذا در بارهای جریان بالا این رله ها عملکرد بهتری دارند و هنگام اتصال تولید جرقه نمیکند

مشخصات کالا

Voltage : 4.5-5.5 V

Relay Curent : <10 mA

Relay type :SSR 250V 2A

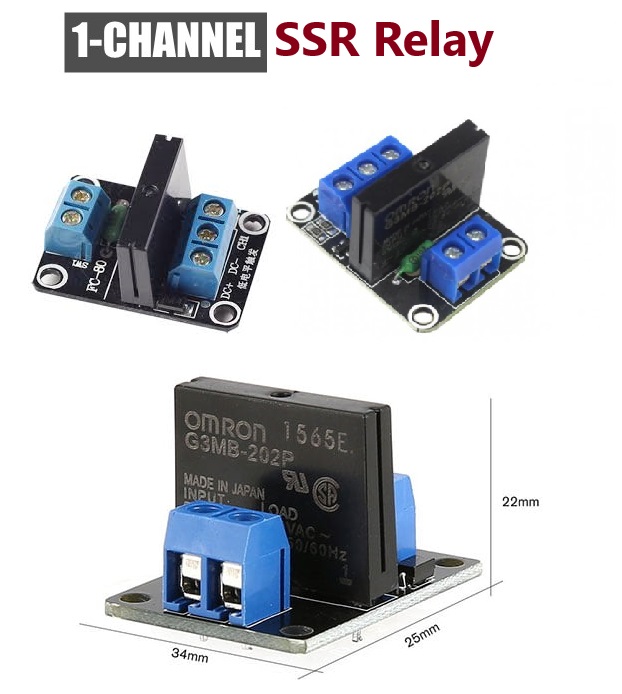

Size : 34 x 25 x 25 mm
