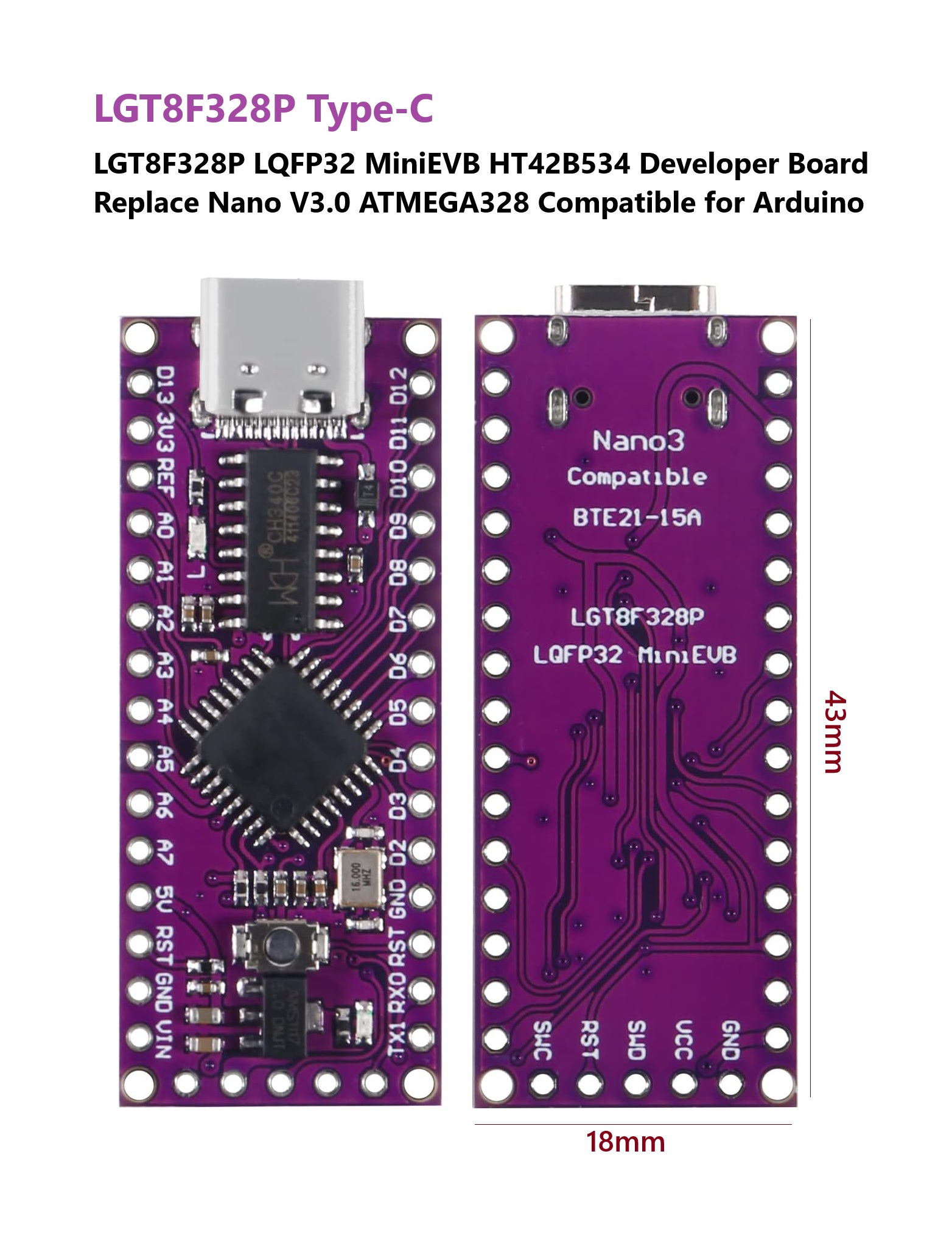

برد توسعه LGT8F328P رابطCH340 و سوکت یو اس بی سی
توجه: این کالا بدون پین هدر میباشد
این بورد توسعه معادل و قابل جایگزین با سازگاری کامل با بورد آردوینو نانو 328 میباشد با این تفاوت که سرعت آن 32 یعنی دوبرابر آردوینو میباشد.

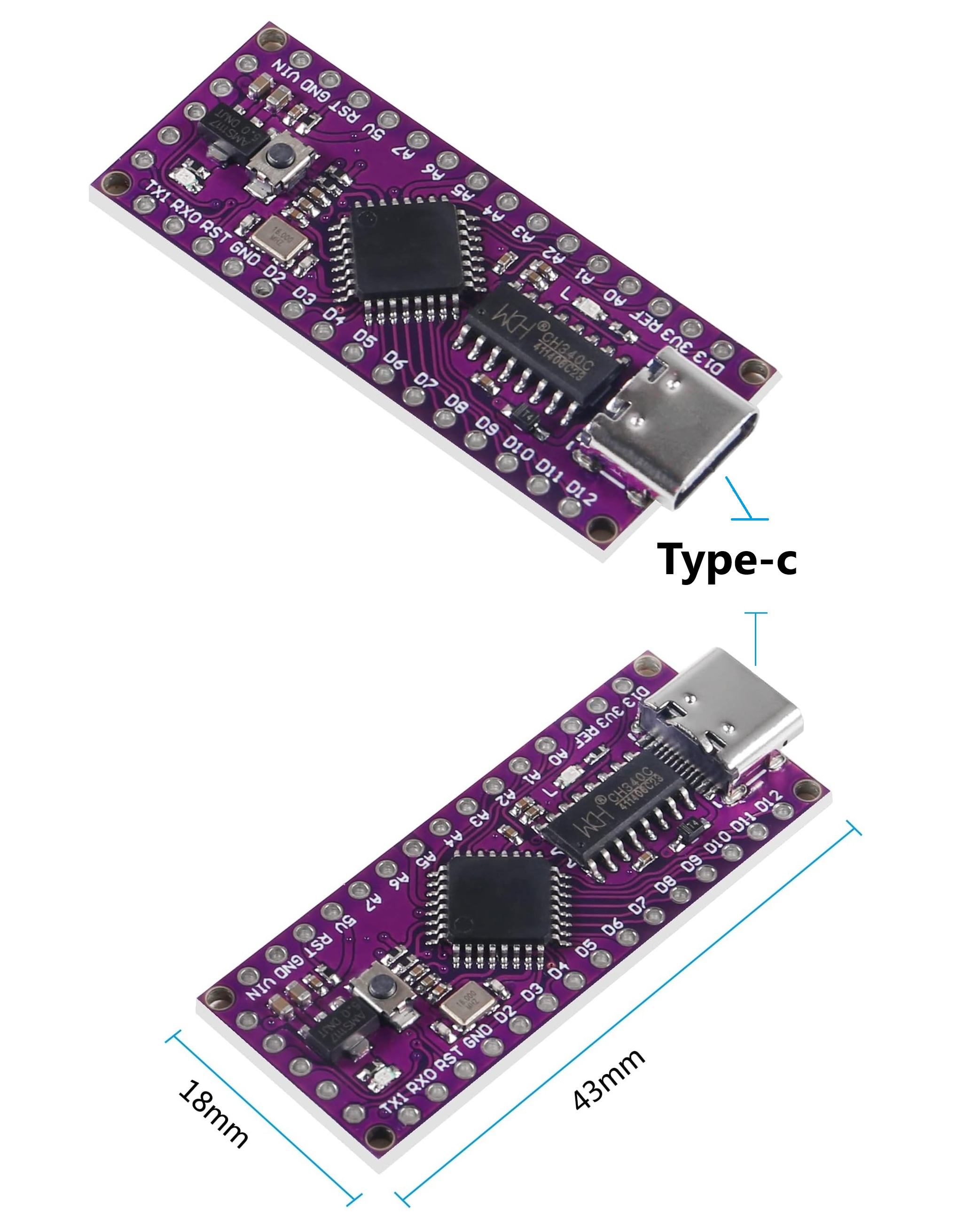

این بورد را می توانید با کابل Type-C به کامپیوتر وصل کرده و آن را برنامه ریزی کنید.
کالاهای مرتبط
آردواینو مگا MEGA2560 با چیپ Ch340USB/Serial
شیلد L293D درایور موتور مناسب بورد آردوینو اونو
شیلد توسحه برای آردوینو نانو
شیلد نمایشگر 2.4 اینچی لمسی رنگی سازگار با آردوینواونو
شیلد CNC نسخه 3 برای آردوینو اونو
شیلد CNC نسخه 4 برای آردوینو نانو
ماژول نمایشگر گرافیکی 12864 با نور آبی
آردواینو مگا MEGA2560 با چیپ 16U2USB/Serial
شیلد RAMPS1.4 پرینتر سه بعدی ویژه MEGA2560 آردوینومگا
برد میکروکنترولر آردوینو پرو مینی 328 نسخه 16 مگاهرتس
شیلد ESP12-L293D موتور درایور بورد نود ام سی یو
شیلد RAMPS1.5 پرینتر سه بعدی ویژه MEGA2560 آردوینومگا
برد EGS002 درایور اینورتر DC به AC موج سینوسی
- نظرکاربران
- مشخصات کالا
- توضیحات کاربردی
برنامه ریزی بورد توسعه LGT8F328P و سایر بوردها با کمک آردوینو آی دی ای در ویندوز
شناسایی بورد توسعه به کامپیوتر
قبل از هر کاری باید بورد توسعه را به کامپیوتر متصل کنید و اطمینان حاصل کنید که کامپیوتر بورد را شناسایی کرده و درایور آن به درستی نصب شده
از سوی دیگر ممکن است با وجود نصب شدن بورد عملیات برنامه ریزی بورد با خطا متوقف میشود
برای مثال برای چیپ CH340 چندین درایور وجود دارد که ممکن است فقط یکی از آنها روی کامپیوتر شما درست کار کند لذا در دیوایس منیجر میتوانید آنهارا حذف و درایور جدید را نصب کنید
تنظیمات اولیه جهت شناسایی سخت افزار به ادیتور آردوینو
حال باید برنامه آردوینو را باز کنید.
به منوی Tools بروید و گزینه Port را باز کنید و شماره پورتی که بورد توسعه به آن متصل است را مشخص کنید.
به منوی Tools بروید و گزینه Board را باز کنید. در این قسمت لیست بوردهای توسعه را میبینید. بوردی که میخواهید برنامه ریزی کنید را پیدا کرده و روی آن کلیک کنید.
توجه: اگر بورد مورد نظر در لیست نبود باید آن را به شکل زیر نصب کنید.
ابتدا به منوی File بروید و Preferences را باز کنید. در این صفحه بخش Additional Boards Manager را باز کنید و لینک مربوط به بورد خود را وارد کنید و تایید کنید.
لینک زیر مربوط به بوردهای LGT8F328P میباشد. آن را کپی و وارد بخش فوق کنید.
https://raw.githubusercontent.com/dbuezas/lgt8fx/master/package_lgt8fx_index.json
سپس به منوی Tools بروید و گزینه Board را باز کنید و گزینه اول Boards Manager را باز کنید. در اینجا لیستی از اسامی بوردهای توسعه را میبینید. بورد موردنظر را پیدا کنید و کلید INSTALL را بزنید.
با این کار بورد جدید به لیست بوردهای شما اضافه میشود و میتوانید آن را انتخاب کنید.
حالا که بورد را انتخاب کردید نوبت به گزینه آخر میرسد. این گزینه عمدتا برای بوردهای آردوینو لازم است.
به منوی Tools بروید و گزینه Processor را باز کنید و نوع پردازنده را انتخاب کنید.
حالا کار تکمیل شد و میتوانید بورد را برنامه ریزی کنید.
مشخصات کالا
MCU : Atmega328p
Operating Voltage : 5 V
Input Voltage : 7-12 V
Digital IO : 14 Pins
Analog I : 8 Pins
Curent per IO : 40 mA
Flash Memory : 32 KB
SRAM : 2 KB
EEPROM : 1 KB
LED_BUILTIN : Pin 13
PWM : 6 PWM of 14 Digital
Clock Speed : 32 Mhz
VIN Voltage : 6-12 V
5v Pin Curent : 800 mA
3.3V Pin : 150 mA
Type: LGT8F328P LQFP32 MiniEVB
