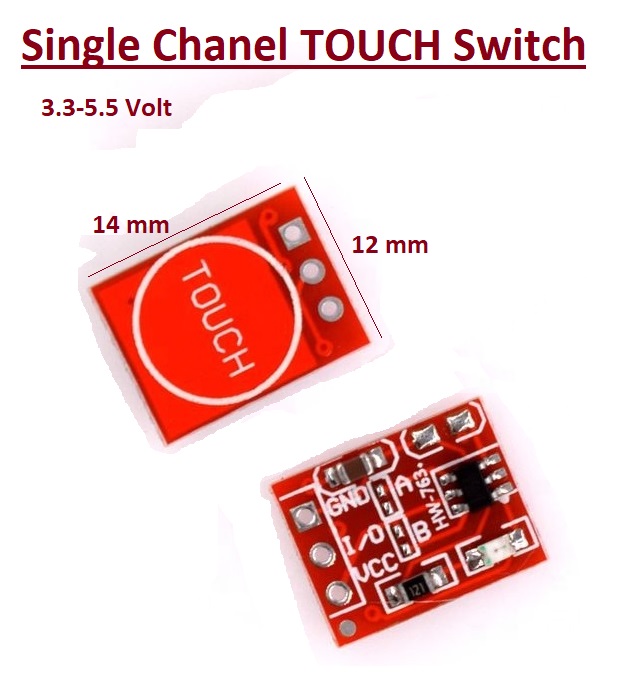

سنسور تاچ ماژول لمثی HW-763 کلید لمسی
این ماژول کوچک با تراشه TTP223 که یک تشخیص دهنده تماس بدن انسان می باشد کار می کند.
این ماژول را به سادگی می توانید با کلیدهای قدیمی جایگزین کنید.
این کلید لمسی بر مبنای تغییرات ظرفیت خازنی کار می کند.
دیود نوری روی ماژول وضعیت تماس را نشان می دهد.
از این ماژول می توانید در 4 حالت استفاده کنید
1- خروجی با تماس مثبت شود و با قطع تماس صفر شود
2- خروجی با تماس صفر شود و با قطع تماس مثبت شود
3- خروجی با تماس مثبت شود و در همان حالت بماند
4- خروجی با تماس صفر شود و در همان حالت بماند
کالاهای مرتبط
تگ RFID 125KHZ طرح جاکلیدی با رنگ آبی
تگ RFID 13/5MHZ طرح جاکلیدی آبی رنگ
ماژول RFID-RC522 vdnv ريدر RFID با فرکانس 13.5 مگاهرتس
ماژول TinyRTC با سریال DS1307 نگهدارنده تاریخ و ساعت
ماژول MH-FMD بازر پسیو جهت پخش سیگنال صوتی
ماژول DFPlayer-Mini ماژول کوچک پخش فایلهای صوتی
ماژول درایور I2C برای نمایشگرهای 1602 و 2004 کارکتوری
ماژول TM1637 نمایشگر 4 رقمی LED ویژه ساعت
ماژول WS2812 یک RGBLED با کنترولر WS2811 داخلی
ماژول KY-040 انکودر 360 درجه با کلید فشاری
ماژول HW-104 آمپلیفایر 3 وات استریو با PAM8403
ماژول ESP01S پردازنده و وایفای
ماژول گیرنده ریموت 433 مگاهرتس با پردازنده و حافظه
ماژول ESP01 پردازنده و وایفای
ماژول NE555 مولد پالس با امکان تنظیم فرکانس
- نظرکاربران
- مشخصات کالا
- توضیحات کاربردی
ماژول تشخیص لمث انسان
مقدمه
این ماژول یک سنسور تشخیص لمث بدن انسان می باشد که از تراشه TTP223 در آن استفاده شده است.
ماژول از پایداری بالایی برخوردار است و از اثر خازنی برای تشخیص لمث استفاده می کند.
بر روی ماژول دو جامپر کوچک قرار دارد که به A و B مشخص شده است. با کمک این جامپر ها میتوانی ماژول را در 4 حالت کاری تنظیم کرد.
ماژول با 3.3 ولت و 5 ولت به خوبی کار می کند و با میکرو کنترولرها سازگاری کامل دارد.
روش کار با ماژول
کار با این ماژول بسیار آسان است.
مانند شکل زیر ماژول را به تغذیه متصل کنید و خروجی ماژول را با یک مقاومت به یک دیود متصل کنید.
با روشن کردن این مدار مشاهده می کنید که با لمث قسمت حساس ماژول دیود نوری روشن شده و با اتمام لمث دیود خاموش می شود.
از خروجی این ماژول میتوان برای ارسال فرمان به میکرو کنترولر و سایر سیستمها استفاده کنید.
تنظیمات ماژول
این ماژول دارای دو جامپر می باشد که در شکل زیر مشاهده می کنید و با A و B روی ماژول مشخص شده است.
با اتصال این جامپر ها می توانید ماژول را در چهار حالت تنظیم کرد.
1- هر دو جامپرباز باشد حالت پیش فرض که آن را نیز آزمایش کردیم
2- اگر جامپر B متصل شود خروجی ماژول با لمث روشن شده و بعد از اتمام لمث همچنان روشن می ماند.
3- اگر جامپر A متصل شود خروجی ماژول روشن میماند و با دریافت تماس صفر می شود و با اتمام تماس مجدد روشن می شود.
4- اگر هر دو جامپر متصل شود خروجی ماژول روشن می شود و با لمث خاموش شده و بعد از اتمام لمث همچنان خاموش می ماند.
