ماژول ZB2L3 محاسبه دستگاه اندازه گیری ظرفیت باتری

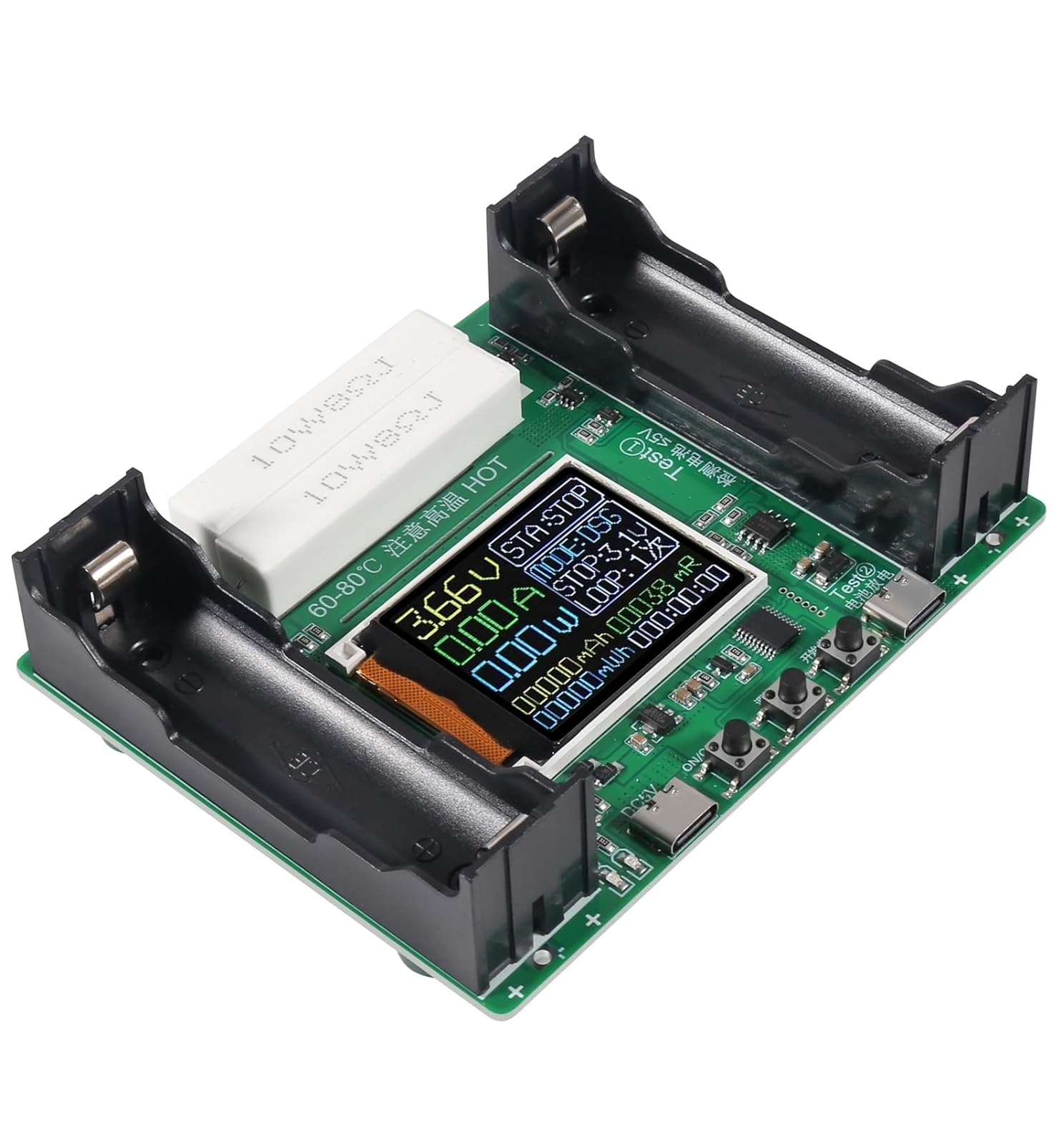

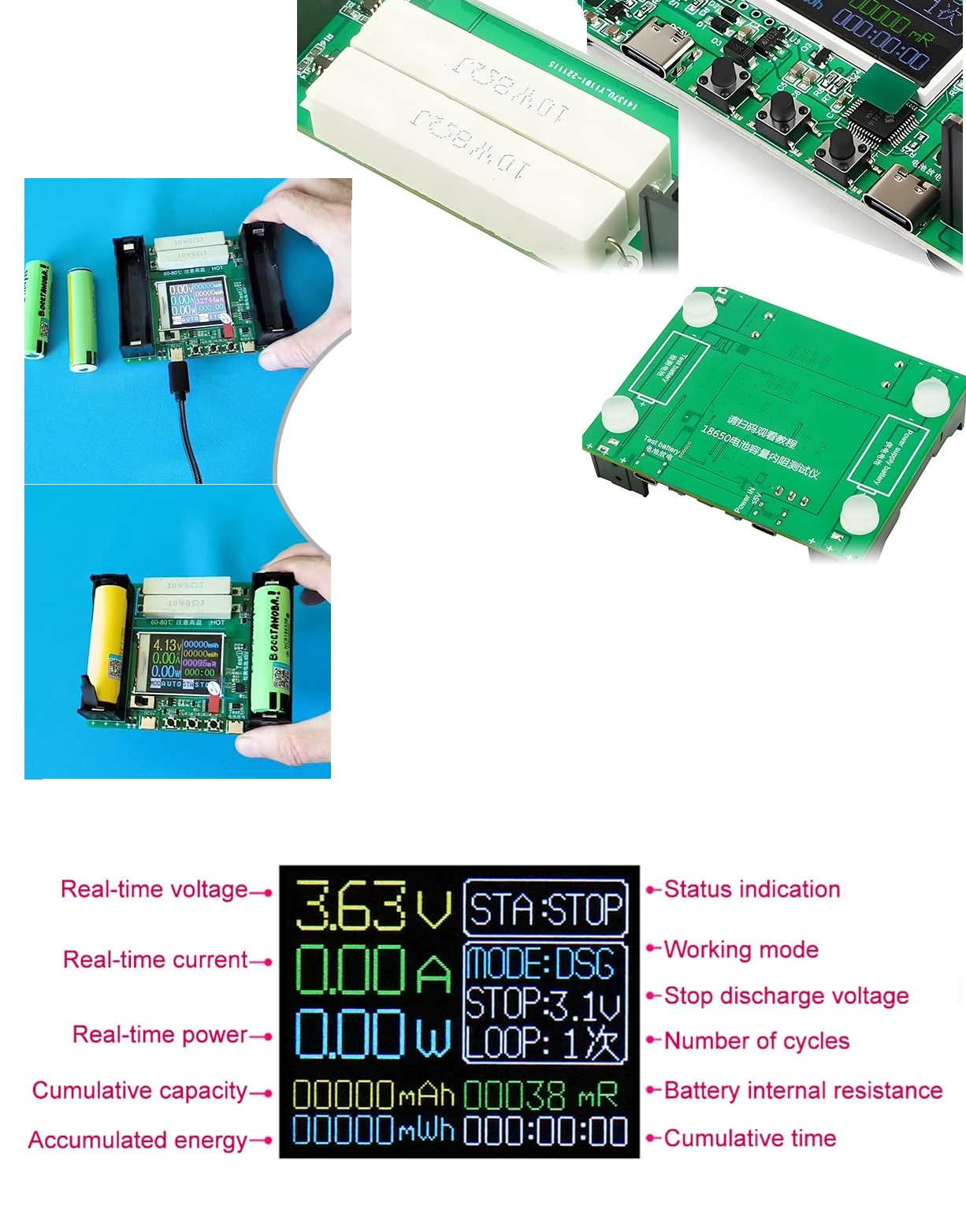

این محصول یک تستر ظرفیت باتری است که برای اندازهگیری ظرفیت باتری ۱۸۶۵۰ لیتیومی طراحی شده است. صفحه نمایش ۱.۷۷ اینچی TFT، مقاومت داخلی، ظرفیت، ولتاژ، جریان، توان و سایر اطلاعات را همزمان نمایش میدهد. ادغام شارژ و دشارژ، عملیات خستهکننده جداسازی و مونتاژ باتری هنگام تعویض تجهیزات را صرفهجویی میکند. حالت شارژ و دشارژ از پیش تنظیم شده، خودکار است و پس از روشن کردن دستگاه، حالت مربوطه را انتخاب کنید.
نمایشگر رنگی و قابلیت شارژ و تخلیه و امکان تنظیم ولتاژ قطع و اندازه گیری مقاومت باتری و امکان تست و راه اندازی از طریق Type-C و یا باتری از دیگر امکانات این ماژول یباشند.

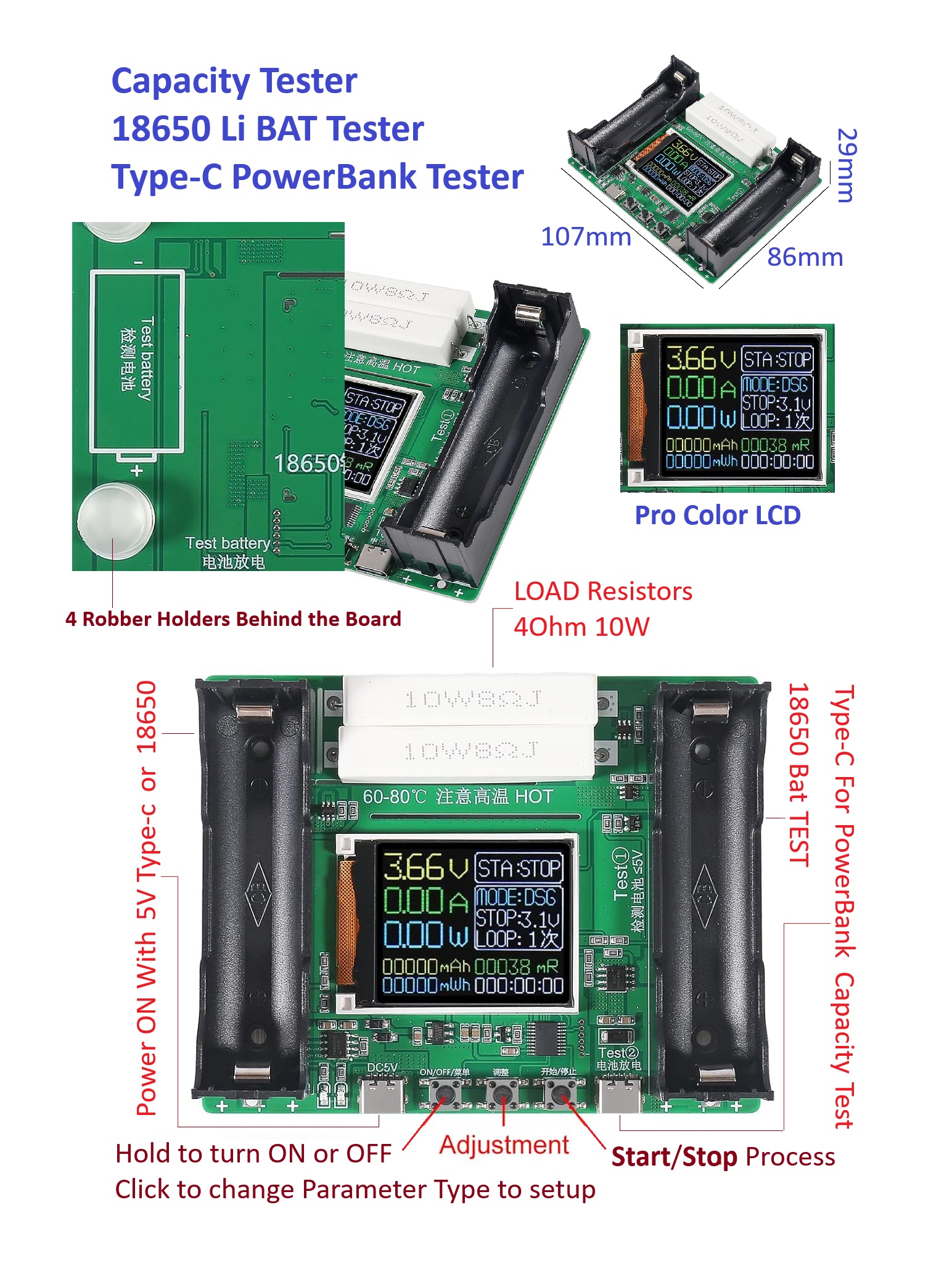

بار مصرفی که باتری را تخلیه میکند 4 اهم میباشد که با جریان حدود 1 آمپر باتری را تخلیه میکند
کالاهای مرتبط
ماژول HW-753 ژنراتور سیگنال PWM قابل تنظیم با نمایشگر
ماژول ZB2L3 محاسبه دستگاه اندازه گیری ظرفیت باتری
ماژول رله تاخیری قابل تنظیم تا 10 ثانیه
پنل ال ای دی 220 ولت 5 وات مهتابی
ماژول رله تاخیری قابل تنظیم تا 24 ثانیه
ماژول VHM-314-V2 کنترول دیجیتالی شارژ باتری 6 تا 60 ولت
ماژول چراغ یواسبی با 3 دیود مهتابی برد مشکی
ماژول چراغ یواسبی با 2 دیود مهتابی برد سفید
ماژول YYA-3 تایمر چرخشی قابل تنظیم با نمایشگر و رله
ماژول تایمر قابل تنظیم 2 ثانیه تا 1000 ساعت
قاب چراغ 12 ولت سیم دار با LED 9 با قاب قرمز رنگ
قاب چراغ 14 ولت سیم دار با LED 9 با قاب آبی رنگ
- نظرکاربران
- مشخصات کالا
- توضیحات کاربردی
ماژول تست ظرفیت باتری های قابل شارژ
آشنایی
این ماژول را دکتر باتری مینامیم.
با کمک آن میتوانید توان جریان دهی و ولتاژ و ظرفیت باتری های شارژی را از 1 ولت تا 12 ولت اندازه گیری کنید.
ظرفیت واقعی باتری با کنترل جریان مصرفی و زمان تخلیه باتری محاسبه می شود.
حد اکثر ولتاژ باتری می تواند 15 ولت و حد اکثر جریان تخله 3 آمپر می باشد و می توانید تا ظرفیت 9999 آمپر ساعت را اندازه گیری کنید.
ولتاژ حالت تخلیه به شکل خودکار مشخص می شود ولی امکان تنظیم ولتاژ مناسب برای تخلیه باتری به صورت دستی نیز وجود دارد.
روش کار با ماژول
1. قبل از آزمایش باید باتری کاملاً شارژ شود.
2. باتری مورد آزمایش را به ترمینال باتری (دو ترمینال وسط) متصل کنید. مثبت باتری را به ورودی مثبت وصل کنید ، ورودی منفی به منفی باتری. دقت کنید اتصال معکوس و اشتباه باتری موجب خرابی ماژول خواهد شد.
3. مقاومت بار را به ترمینالهای اول و آخر متصل کنید.
4. از طریق منبع تغذیه میکرو USB ماژول را روشن کنید و ولتاژ باتری نمایش داده می شود.
5. شروع آزمایش فقط به یک فشار کلید OK نیاز دارد. تستر به طور خودکار ولتاژ تخلیه کامل باتری را تخمین خواهد زد و پس از آزمایش سه بار چشمک می زند.
اگر مایل به تنظیم ولتاژ تخلیه هستید پس از فشار دادن OK در حالت نمایش ولتاژ باتری ، با فشار دادن دکمه های + یا - ولتاژ خاتمه را که با P شروع می شود با دقت 0.1 ولت تغییر دهید.
6. پس از شروع آزمون ، تستر جریان مصرفی را کنترول می کند و با رسیدن باتری به ولتاژ تخلیه جریان باتری قطع می شود و ظرفیت باتری به Ah آمپر ساعت در حالت چشمک زدن روی صفحه باقی می ماند و نشانگر مربوطه به سرعت چشمک می زند.
با زدن کلید OK نمایش داده ثبات می شود. دوباره دکمه OK را فشار دهید تا به حالت روشن برگردید و می توانید با تعویض باتری تست باتری دیگری را انجام دهید.
خطاهای احتمالی
Err1: ولتاژ باتری بالاتر از 15 ولت است
Err2: ولتاژ باتری کمتر از ولتاژ پایان است
Err3: باتری توانایی بارگیری یا تخلیه با این جریان را ندارد
Err4: جریان اضافی (جریان تخلیه از 3.1A بیشتر است)
توجه داشته باشید:
از مقاومت در فرایند تخلیه استفاده کنید و دقت کنید که مقاومت به طور جدی گرم می شود ، لطفا به نکات ایمنی توجه کنید!
در کنار نمایشگر سه دیود نوری AH و A و V وجود دارد که هر کدام روشن باشند به ما می گویند آیا نمایشگر اطلاعات ولتاژ یا جریان یا ظرفیت را نشان می دهد.
