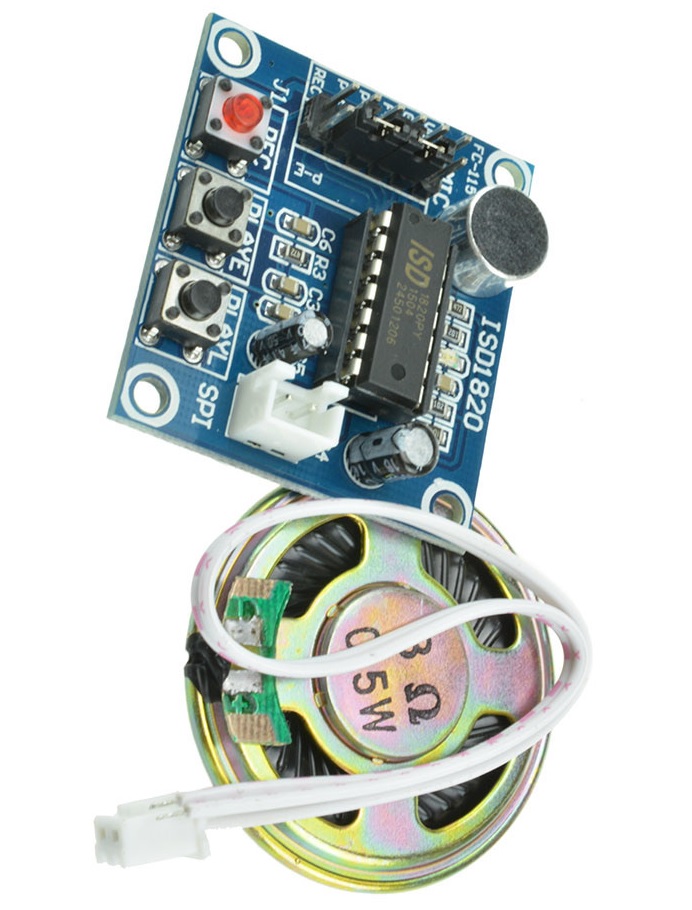

ماژول ISD1820 ضبط و پخش صدایصدا همراه با بلندگو و میکروفون
این ماژول محصول SODIAL می باشد و نیاز به قطعات دیگری نداشته و فقط به منبع تغذیه نیاز دارد.
این ماژول با کمک 3 کلید روی آن صدای میکروفون را تا 20 ثانیه ضبط می کند و صدای ضبط شده را با بلندگوهای میکرو صدای خود پخش می کند.
این ماژول می تواند مستقیماً یک اسپیکر کوچک 8 اهم 0.5 وات را هدایت کند.
ولتاژ کار آن بین 3 تا 5 ولت می باشد که با بیشتر میکرو کنترولرها سازگاری دارد.
همچنین جامپرهای اتصال و راه اندازی با میکرو کنترولر نیز وجود دارد.
حافظه 20 ثانیه ای آن با قطع منبع تغذیه پاک نمیشود و ماندگار است
کالاهای مرتبط
ماژول رله تاخیری قابل تنظیم تا 10 ثانیه
ماژول YYA-3 تایمر چرخشی قابل تنظیم با نمایشگر و رله
ماژول رله تاخیری قابل تنظیم تا 24 ثانیه
ماژول VHM-314-V2 کنترول دیجیتالی شارژ باتری 6 تا 60 ولت
ماژول HW-753 ژنراتور سیگنال PWM قابل تنظیم با نمایشگر
ماژول HW-188 ماژول پخش فایلهای mp3
ماژول ZB2L3 محاسبه دستگاه اندازه گیری ظرفیت باتری
- نظرکاربران
- مشخصات کالا
- توضیحات کاربردی
نمونه برنامه تست ماژول
int IR 11
int REC 8
int PLAYE 9
int PLAYL 10
int led=13;
void setup(){
pinMode(IR, INPUT);
pinMode(REC, OUTPUT);
Serial.begin(9600);
}
void loop(){
int i = digitalRead(IR);
if(i == 1) {
Serial.println("Someone's here!!");
digitalWrite(led,HIGH);
digitalWrite(REC, 1);
delay(20000);
digitalWrite(REC, 0);
digitalWrite(led,LOW);
delay(1000);
digitalWrite(PLAYE, 1);
delay(20000);
digitalWrite(PLAYE, 0);
}
}
ماژول ضبط و پخش صدا
آشنایی
این ماژول که بر پایه آی سی ISD1820 ساخته شده است در بسیاری از دستگاه ها دیده می شود.
حافظه آن ماندگار بوده و با قطع تغذیه پاک نمیشود و از یک پیغام 20 ثانیه ای پشتیبانی می کند.
دارای یک تقویت کننده داخلی است که یک بلندگوی 8 اهم نیم وات را راه اندازی می کند.
دو حالت پخش دارد PE , PL
PE: پخش تمام پیغام
PL: پخش تا وقتی که کلید را فشار داده اید. با رها کردن کلید پخش متوقف شده و با فشردن کلید ادامه آن پخش می شود
کلید ضبط کردن که با نگه داشتن آن پیغام را ضبط میکند تا وقتی کلید رها شود.
روش کار با ماژول
این ماژول را به راحتی می توانید با اتصال به منبع تغذیه روشن و از آن استفاده کنید ولی جامپر های آن قابلیت استفاده در یک پروژه را به فراهم می کند.
پینهای REC , PL , PE برای فرمان دادن به کلیدهای ماژول می باشد. برای فرمان دادن به آنها هر یک از این پین ها را به مثبت تغذیه متصل کنید.
جامپرهای PE , FT
با اتصال جامپر FT ماژول بعد از ضبط هر پیغام بلافاصله آن را پخش می کند.
با اتصال جامپر PE ماژول بعد از روشن شدن پیغام داخل حافظه را پخش می کند و بی وقفه آن را تکرار می کند تا وقتی ماژول را خاموش کنید.
این کار را با یک مثال ساده انجام می دهیم.
قصد داریم با یک سنسور مجاورت و یک میکرو کنترولر به ماژول ضبط صدا فرمان بدهیم.
مانند شکل زیر یک آردواینو و یک سنسور مجاورتی مادون قرمز را با ماژول ضبط و پخش صدا به هم متصل می کنیم.
سپس برنامه نمونه را بارگزاری کنید و نتیجه را ببینید.
چگونگی عملکرد این مثال
در این مثال وقتی در برابر سنسور مادون قرمز قرار می گیرید فرمان رکورد کردن ارسال شده و چراغ روی برد روشن می شود و بعد از اتمام پیغام 20 ثانیه ای آن را پخش می کند
در نظر داشته باشید که با ضبط هر صدای جدید پیغام قبلی پاک می شود زیرا این ماژول فقط جای 1 پیغام را دارد.
و نکته آخر که شما می توانید با تغییر مقاومت ROSC کیفیت و مدت پیغام را تغییر دهید.
این مقاومت را می توانید به نام R4 با مقدار پیش فرض 100 کیلو اهم روی ماژول پیدا کنید.
در جدول زیر مقادیر مختلف آن را با تاثیرات آن بر روی کیفیت و زمان پیغام مشاهده می کنید.
مشخصات کالا
Voltage : 3-5 V
Recording memory : 20 S
Size : 38 X 43 X 13 mm
W : 20 g
Speacker : 40 mm 0.5 w
