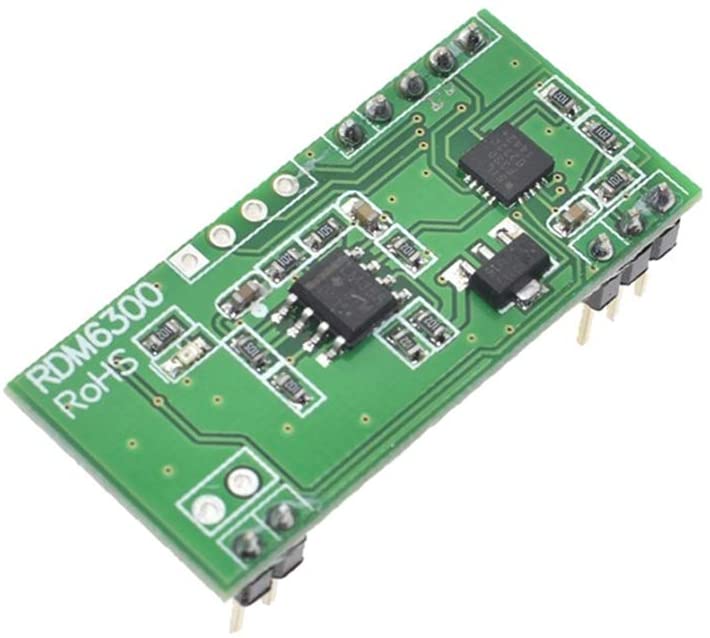

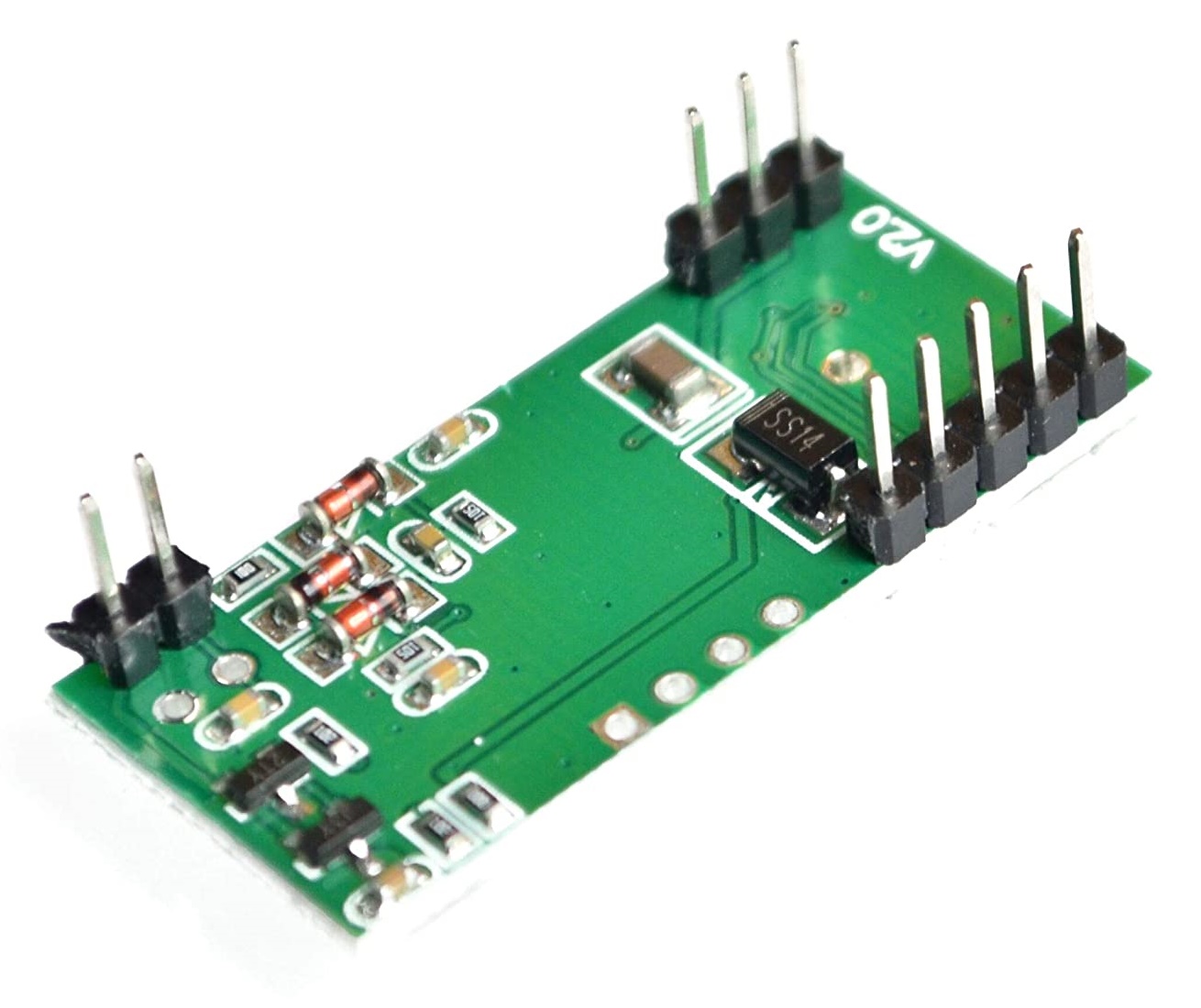

ماژول RDM6300 یک ماژول کوچک برای خواندن کد از لیبلها و کاتها و بطور کلی تگهای RFID خواندنی و خواندن و نوشتن بر روی تگهای قابل نوشته شدن که با فرکانس 125KHz تا 134.2KHz کار کرده و با EM4100 سازگار هستند طراحی شده است.
از مزایای این ماژول پشتیبانی از آنتن خارجی و اندازه کوچک است.
موارد استفاده این ماژول در دفتر کار و امنیت خانه و شناسایی شخصی و کنترل دسترسی و اسباب بازی های تعاملی و سیستم های کنترل تولید و غیره است.
این ماژول از مدار گیرنده RF پیشرفته و طراحی MCU تعبیه شده و الگوریتم رمزگشایی کارآمد استفاده کنید.
استفاده از این ماژول آسان است ، درگاه سریال پس از روشن شدن به arduino MCU متصل می شود ، هنگامی که کارت RFID وارد محدوده خواندن کارت می شود ، این ماژول شماره کارت را توسط UART به arduino ارسال می کند.
// (c) Michael Schoeffler 2018, http://www.mschoeffler.de
#include
const int BUFFER_SIZE = 14; // RFID DATA FRAME FORMAT: 1byte head (value: 2), 10byte data (2byte version + 8byte tag), 2byte checksum, 1byte tail (value: 3)
const int DATA_SIZE = 10; // 10byte data (2byte version + 8byte tag)
const int DATA_VERSION_SIZE = 2; // 2byte version (actual meaning of these two bytes may vary)
const int DATA_TAG_SIZE = 8; // 8byte tag
const int CHECKSUM_SIZE = 2; // 2byte checksum
SoftwareSerial ssrfid = SoftwareSerial(6,8);
uint8_t buffer[BUFFER_SIZE]; // used to store an incoming data frame
int buffer_index = 0;
void setup() {
Serial.begin(9600);
ssrfid.begin(9600);
ssrfid.listen();
Serial.println("INIT DONE");
}
void loop() {
if (ssrfid.available() > 0){
bool call_extract_tag = false;
int ssvalue = ssrfid.read(); // read
if (ssvalue == -1) { // no data was read
return;
}
if (ssvalue == 2) { // RDM630/RDM6300 found a tag => tag incoming
buffer_index = 0;
} else if (ssvalue == 3) { // tag has been fully transmitted
call_extract_tag = true; // extract tag at the end of the function call
}
if (buffer_index >= BUFFER_SIZE) { // checking for a buffer overflow (It's very unlikely that an buffer overflow comes up!)
Serial.println("Error: Buffer overflow detected!");
return;
}
buffer[buffer_index++] = ssvalue; // everything is alright => copy current value to buffer
if (call_extract_tag == true) {
if (buffer_index == BUFFER_SIZE) {
unsigned tag = extract_tag();
} else { // something is wrong... start again looking for preamble (value: 2)
buffer_index = 0;
return;
}
}
}
}
unsigned extract_tag() {
uint8_t msg_head = buffer[0];
uint8_t *msg_data = buffer + 1; // 10 byte => data contains 2byte version + 8byte tag
uint8_t *msg_data_version = msg_data;
uint8_t *msg_data_tag = msg_data + 2;
uint8_t *msg_checksum = buffer + 11; // 2 byte
uint8_t msg_tail = buffer[13];
// print message that was sent from RDM630/RDM6300
Serial.println("--------");
Serial.print("Message-Head: ");
Serial.println(msg_head);
Serial.println("Message-Data (HEX): ");
for (int i = 0; i < DATA_VERSION_SIZE; ++i) {
Serial.print(char(msg_data_version[i]));
}
Serial.println(" (version)");
for (int i = 0; i < DATA_TAG_SIZE; ++i) {
Serial.print(char(msg_data_tag[i]));
}
Serial.println(" (tag)");
Serial.print("Message-Checksum (HEX): ");
for (int i = 0; i < CHECKSUM_SIZE; ++i) {
Serial.print(char(msg_checksum[i]));
}
Serial.println("");
Serial.print("Message-Tail: ");
Serial.println(msg_tail);
Serial.println("--");
long tag = hexstr_to_value(msg_data_tag, DATA_TAG_SIZE);
Serial.print("Extracted Tag: ");
Serial.println(tag);
long checksum = 0;
for (int i = 0; i < DATA_SIZE; i+= CHECKSUM_SIZE) {
long val = hexstr_to_value(msg_data + i, CHECKSUM_SIZE);
checksum ^= val;
}
Serial.print("Extracted Checksum (HEX): ");
Serial.print(checksum, HEX);
if (checksum == hexstr_to_value(msg_checksum, CHECKSUM_SIZE)) { // compare calculated checksum to retrieved checksum
Serial.print(" (OK)"); // calculated checksum corresponds to transmitted checksum!
} else {
Serial.print(" (NOT OK)"); // checksums do not match
}
Serial.println("");
Serial.println("--------");
return tag;
}
long hexstr_to_value(char *str, unsigned int length) { // converts a hexadecimal value (encoded as ASCII string) to a numeric value
char* copy = malloc((sizeof(char) * length) + 1);
memcpy(copy, str, sizeof(char) * length);
copy[length] = '\0';
// the variable "copy" is a copy of the parameter "str". "copy" has an additional '\0' element to make sure that "str" is null-terminated.
long value = strtol(copy, NULL, 16); // strtol converts a null-
این دو ماژول 630 و 6300 هر دو با فرکانس 125 کیلوهرتس کار میکنند و کار با آنها مشابه میباشد.

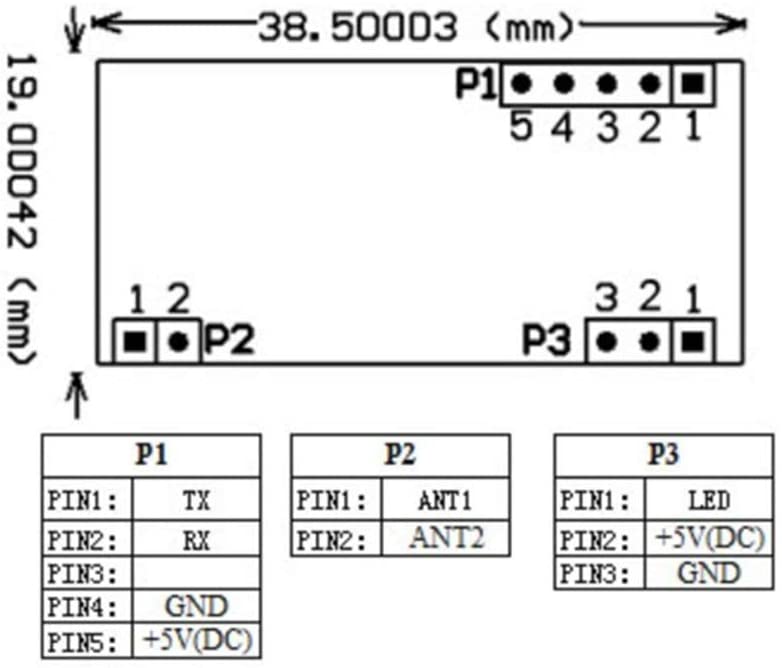

پینهای بسیار مفیدی بر روی برد پیشبینی شده. پین vcc به 5 ولت متصل میشود.
پین LED برای اتصال به نمایشگر وضعیت متصل میشود.
پین led در حالت نبود تگ در محدوده آنتن 5 ولت است و در حالت اتصال موفق به تگ ولتاژ این پین برای چند لحظه افت میکند.
برای راه اندازی این پروژه vcc و GND را به 5 ولت آردواینو متصل کنید.
پین TX به پین دیجیتال 6 آردواینو جهت دریافت اطلاعات متصل میشود.
پین RX جهت ارسال اطلاعات استفاده میشود که در این برنامه مد نظر ما نیست ولی جهت تکمیل مدار به پین دیجیتال 8 آردواینو متصل میشود.
آنتن را نیز متصل میکنیم. جهت اتصال آنتن مهم نیست.
بعد از بستن مدار کد مربوطه را برنامه ریزی کنید و نتیجه را در پنجره سریال ببینید.
با نزدیک کردن تگ به آنتن و اتصال آن به دستگاه در پنجره سریال مشخصات تگ را مشاهده خواهید کرد.
/*******************************************************
Program : ARDUINO dengan RFID RDM6300
Chip : Arduino Uno
********************************************************/
#define RDM6300 Serial
int statusRFID = 0;
unsigned int readData[10];
int counter = -1;
char tagId[11];
void setup() {
RDM6300.begin(9600);
delay(2000);
Serial.println("Dekatkan RFID Tag 125Khz ke RFID Reader");
Serial.println();
}
void parseTag() {
int i;
for (i = 0; i < 10; ++i) {
tagId[i] = readData[i];
}
tagId[10] = 0;
}
void clearSerial() {
while (RDM6300.read() >= 0) {
;
}
}
void loop() {
if (RDM6300.available() > 0) {
statusRFID = RDM6300.read();
if (statusRFID == 2) {
counter = 0;
}
else if (statusRFID == 3) {
parseTag();
RDM6300.print("Tag RFID: ");
RDM6300.println(tagId);
delay(1000);
clearSerial();
counter = -1;
}
else if (counter >= 0) {
readData[counter] = statusRFID;
++counter;
}
}
}
این نمونه یک نمونه دیگر از استفاده این ماژول با آردواینو اونو است که به شکل زیر قابل ساخت و برنامه ریزی است.
