این ماژول به یک فوتوترانزیستورNPN به شماره TEMT6000 مجهز است که حساسیت آن با سطح حساسیت چشم انسان نسبت به نور مطابقت دارد.
فوتوترانزیستور فوق از کیفیت خوب و اندازه کوچکی برخوردار است و اغلب در لپ تاپ ها ، تلفن های هوشمند و سایر دستگاه های دارای صفحه نمایش برای تنظیم روشنایی به نسبت نور محیط استفاده می شود.
به عنوان مثال با استفاده از آردوینو و این سنسور می توانید چراغ های خانه را بسته به نور محیط کنترل کنید و یا برای کنترول نوردهی به گیاهان از آن استفاده کنید
/*
TEMT6000 Light Meter Program
Simple program to read the analog output of the TEMT6000 and display
the raw reading, voltage and the calculated Lux
We are connecting sensor to analog input A0, but this can be any analog pin.
*/
int const TEMP6000_PIN = A0;
int const AREF = 5.0; // set for 5.0 or 3.3 depending on voltage of uC
//===============================================================================
// Initialization
//===============================================================================
void setup() {
Serial.begin(9600); // Initialize serial comm
}
//===============================================================================
// Main
//===============================================================================
void loop() {
// The math is broken out into steps to make it easier to follow.
float sensor_value = analogRead(TEMP6000_PIN); // Get raw sensor reading
float volts = sensor_value * AREF / 1024.0; // Convert reading to voltage
float amps = volts / 10000.0; // Convert to amps across 10K resistor
float microamps = amps * 1000000.0; // Convert amps to microamps
float lux = microamps * 2.0; // 2 microamps = 1 lux
// All the math above can also be replaced with the following formula
// assuming AREF is 5.0 volts.
// float lux = sensor_value * 0.9765625;
Serial.print ("Raw ADC data: ");
Serial.print (sensor_value);
Serial.print (" Volts: ");
Serial.print (volts);
Serial.print (" Lux: ");
Serial.println (lux);
delay(1000); // Take reading every second
}

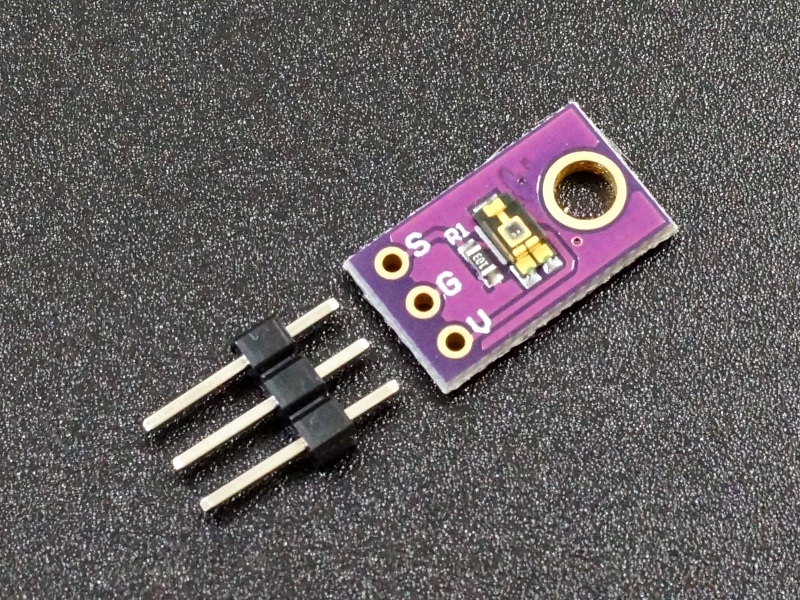

همانگونه که در شکل زیر مشاهده میکنید این ماژول از یک فتو ترانزیستور و یک مقاومت 10 کیلو تشکیل شده است
با اندازه گیری ولتاژ امیتر میتوان مقدار روشنایی را محاسبه کرد
نمودار زیر نسبت جریان عبوری از ترانزیستور را به نسبت نور رسیده به آن نشان میدهد که شیب یکنواخت و ثابتی دارد
جریان عبوری از ترانزیستور بر حسب میکروآمپر ضربدر 2 برابر شدت نور بر حسب لومکس خواهد بود
Collector-emitter voltage : 6 V
Base-emitter voltage : 1.5 V
Current : 20Lux10uA 100Lux 50uA Maximum 20mA
Power supply : 3.3 V to 5 V
Wavelength : 440nm-800nm Peak 570nm
Detection angle: 60 º

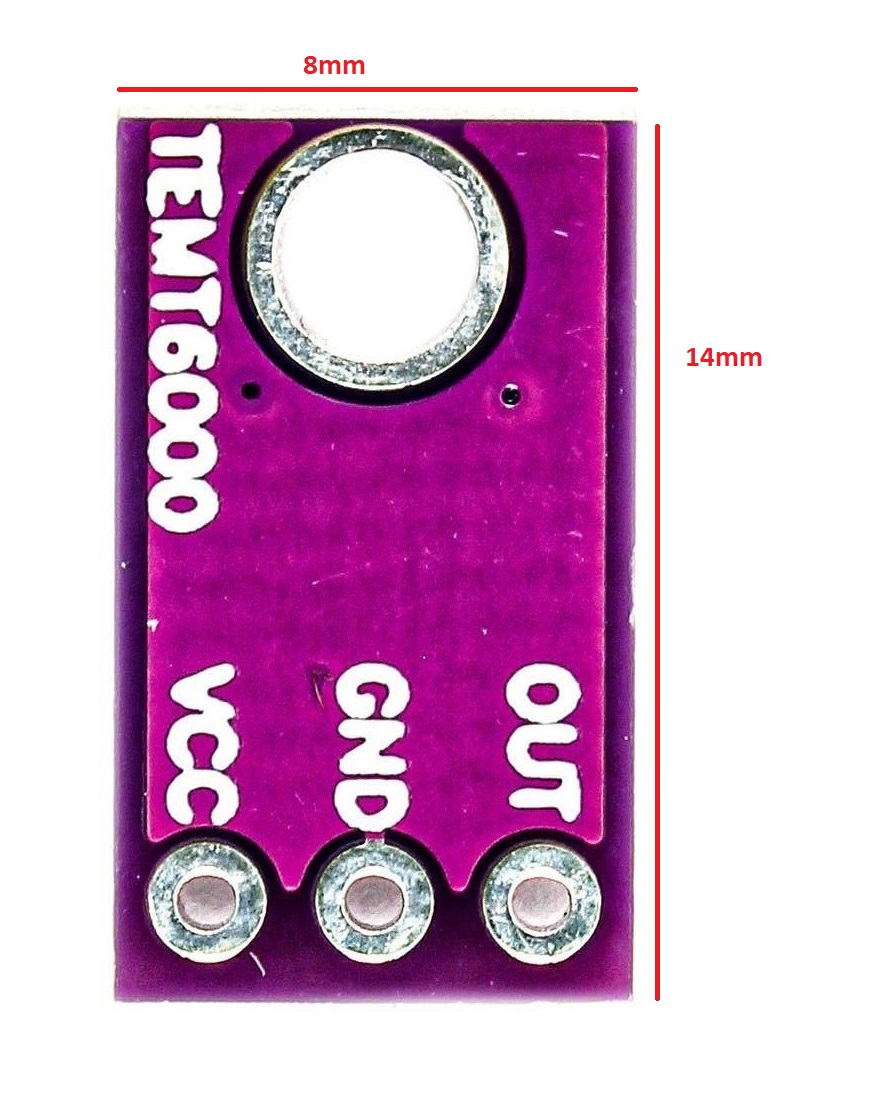

Dimensions : 14 x 8 mm
Reliable detection : 10 to 1000 Lux
