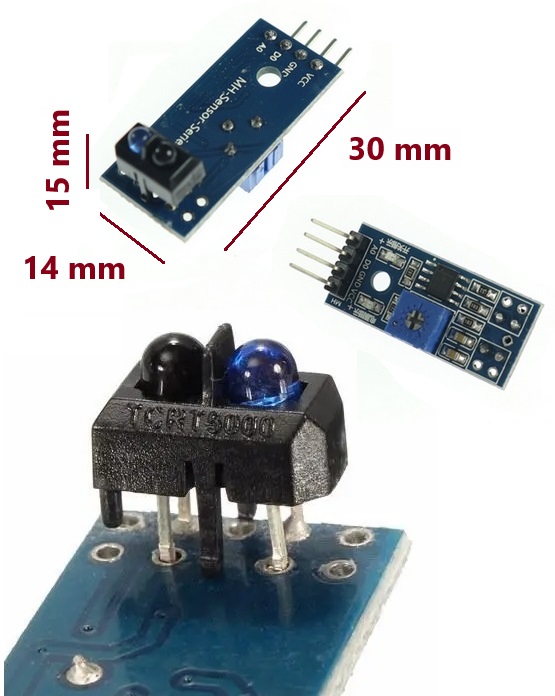

ماژول TCRT5000 سنسور مادون قرمز ردیابی خط و مانع MH
این ماژول شامل یک جفت فرستنده و گیرنده مادون قرمز و مدار تقویت کننده میباشد.
این ماژول دارای قابلیت تنظیم میزان حساسیت نیز میباشد.
همچنین دو عدد دیود ال ای دی بر روی ماژول قرار دارد که نشان دهنده روشن بودن ماژول و حالت خروجی است
زمانی که ماژول انعکاس نور مادون قرمز را دریافت میکند خروجی دیجیتال DO ماژول فعال میگردد
این ماژول یک پین آنالوگ AO نیز دارد که میتوانید سیگنال آنالوگ سنسور را از آن گرفته و به متناسب با نیاز آن را پردازش و تحلیل کنید.
از این ماژول میتوانید برای تشخیص خط در رباتهای متحرک دنبال کننده خط استفاده کنید
کالاهای مرتبط
مقاومت حرارتی NTC 10D-9 مقاومت 10 اهم 2 آمپر
سنسور PIR-D203 حرکت مادون قرمز
ماژول QYF-OV7670V3.0 دوربین با لنز متحرک
ماژول HW-488 سنسور مادون قرمز تشخیص مانع
ماژول MH-MQ5 سنسور تشخیص گاز متان و پروپان و بوتان
دیسک انکودر نوری جهت سنجش سرعت گردش موتور
سنسور SS49E آشکارساز خطی اثر هال یا مغناطیس
ماژول CF-01 Reed switch کلید مغناتیس
ماژول OV7670 دوربین VGA با لنز ثابت
سنسور آنالوگ نور مرعی TEMT6000
سنسور MQ2 سنسور تشخیص گاز های قابل اشتعال و دود
ماژول FC-22-MQ135 سنسور تشخیص کیفیت هوا
ماژول KY-028 سنسور مقاومتی تشخیص و کنترول دما
سنسور لرزش و شیب یا سویچ ساچمه ای
سنسور KY-023 جوی استیک 5 جهته
ماژول KY-031 سنسور لرزش و ارتعاش
ماژول HW-103 سنسور مقاومتی تشخیص و کنترول رطوبت خاک
ماژول SBX سنسور مادون قرمز تشخیص شعله
- نظرکاربران
- مشخصات کالا
- توضیحات کاربردی
ماژول انعکاسی تشخیص مانع و خط مادون قرمز
آشنایی با ماژول
این ماژول شامل یک جفت دیود فرستنده و گیرنده مادون قرمز و یک تقویت کننده میباشد که سیگنالهای ضعیف دیود گیرنده را تقویت کرده و در خروجی یک سیگنال دیجیتال تولید میکند.
با کمک این سیگنال میتوانید سیستمهای مختلفی را راه اندازی کنید.
لازم به ذکر است که خروجی ماژول حد اکثر 15 میلی آمپر میباشد و قادر نیست مستقیما یک رله را به کار اندازد
همچنین یک ال ای دی برای نمایش پاور و یک ال ای دی برای نمایش وضعیت روشن یا خاموش بودن خروجی در ماژول قرار دارد.
فاصله فعال شدن سنسور نیز با پتانسیومتر قابل تنظیم است
