ماژول 3144E سنسور اثر هال یا مغناتیس

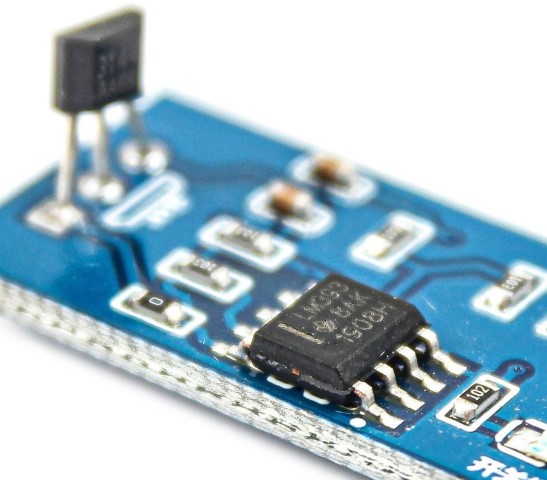

این ماژول شامل یک سنسور هال و مدار تقویت کننده میباشد.
همچنین دو عدد دیود ال ای دی بر روی ماژول قرار دارد که نشان دهنده روشن بودن ماژول و حالت خروجی است
زمانی که ماژول به یک آهنربا نزدیک میشود خروجی ماژول فعال میگردد
از این ماژول میتوانید برای تشخیص وضعیت و فعال کردن آلارم استفاده کنید
این ماژول دارای یک خروجی آنالوک AO نیز میباشد که خروجی سنسور را برای پردازش در اختیار کاربر قرار میدهد
کالاهای مرتبط
سنسور VS1838B گیرنده مادون قرمز 38KHZ
ماژول TCRT5000 سنسور مادون قرمز ردیابی خط و مانع MH
ماژول SW-18015P سنسور و سوییچ لرزش و ارتعاش
ماژول HW-103 سنسور مقاومتی تشخیص باران
ماژول IR Obstacle سنسور مادون قرمز تشخیص مانع MH
سنسور PD438C فوتودیود سیلیکونی
ماژول AETHER برد پایه سنسورهای MQ برای تست سنسورها
ماژول HR202 سنسور مقاومتی میزان رطوبت
ماژول FC-22-MQ7 سنسور تشخیص گاز مونوکسید کربن
ماژول MH-MQ3 سنسور تشخیص گاز الکل
دیسک انکودر نوری جهت سنجش سرعت گردش موتور
ماژول HW-488 سنسور مادون قرمز تشخیص مانع
ماژول IR Obstacle سنسور مادون قرمز تشخیص مانع HW201
ماژول فرستنده مادون قرمز
سنسور آنالوگ جوی استیک 5 جهته مخصوص دسته بازی
- نظرکاربران
- مشخصات کالا
- توضیحات کاربردی
ماژول اثر هال و کلید جهت تشخیص مغناتیس
آشنایی با ماژول
این ماژول شامل یک سنسور یا کلید شیشه ای و یک تقویت کننده میباشد که سیگنالهای ضعیف دیود گیرنده را تقویت کرده و در خروجی یک سیگنال دیجیتال تولید میکند.
با کمک این سیگنال میتوانید سیستمهای مختلفی را راه اندازی کنید.
لازم به ذکر است که خروجی ماژول حد اکثر 15 میلی آمپر میباشد و قادر نیست مستقیما یک رله را به کار اندازد

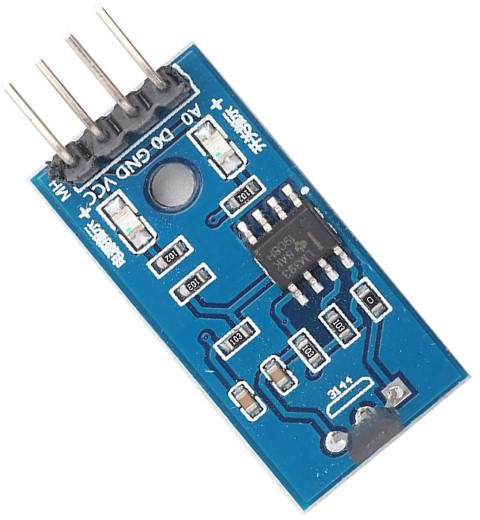

همچنین یک ال ای دی برای نمایش پاور و یک ال ای دی برای نمایش وضعیت روشن یا خاموش بودن خروجی در ماژول قرار دارد.

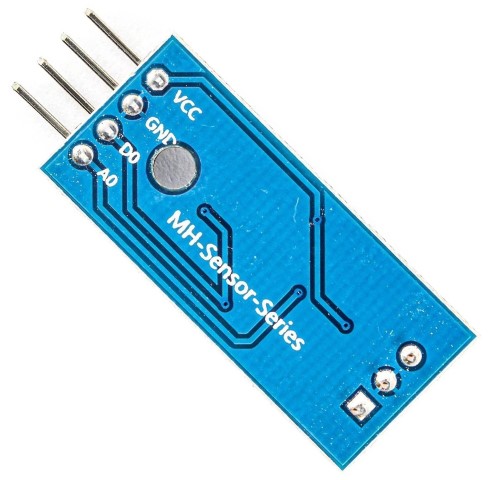

در این ماژول یک پین AO نیز جهت دسترسی مستقیم به سیگنال سنسور وجود دارد
روش بکارگیری
اثر هال همان آهنربای خودمان است.
نوعی که از سنسور استفاده می کند وجود آهنربا را در اطراف خود تشخیص داده و متناسب با قدرت میدان مغناتیسی خروجی سنسور آن متغیر است.
نوعی که از از کلید شیشه ای استفاده می کند فقط وجود یا نبود میدان را نشان می دهد و از دقت کافی نسبت به نوع سنسور دار برخوردار نیست
از پین DO خروجی دیجیتال میباشد ولی با پردازش سیگنال پین AO میتوانید شدت میدان را نیز اندازه گیری کنید.
از این ماژول برای تعیین وضعهیت قطعات متحرک استفاده کرد.
برای مثال وقتی جسمی بر روی یک محور حرکت کرده و به انتهای محور میرسد میتوان با قرار دادن یک آهنربا بر روی جسم وو این ماژول در انتهای محور ، وجود جسم را تشخیص داد
از مزایای این روش در مقایسه با روشهای دیگر مانند کلید و یا کوپل نوری میتوان به این موارد اشاره کرد.
بدون برخورد و اتصال است و خرابی کسیار کمتری دارد همچنین نسبت به گردوخاک مقاوم است
