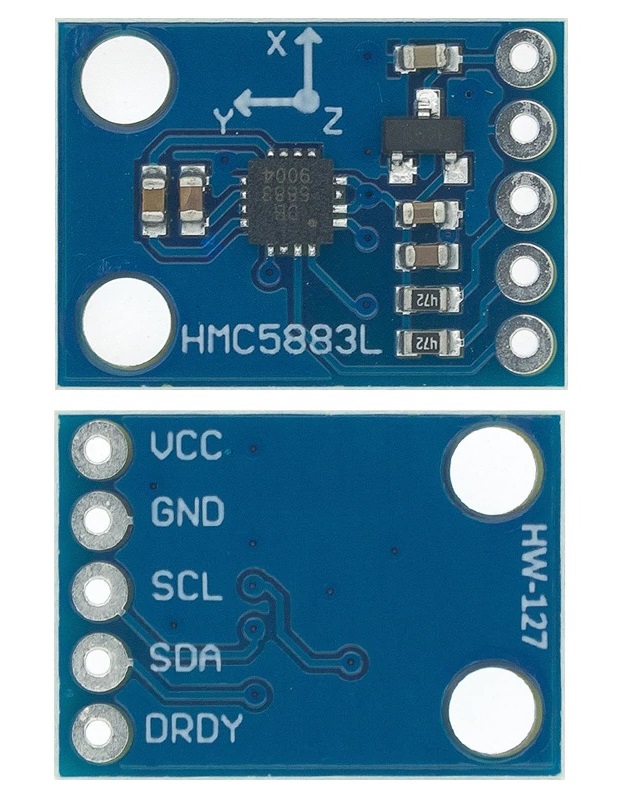

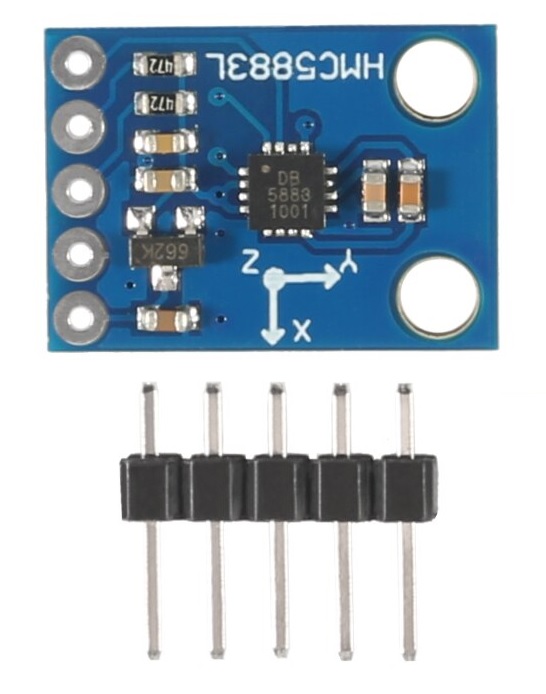

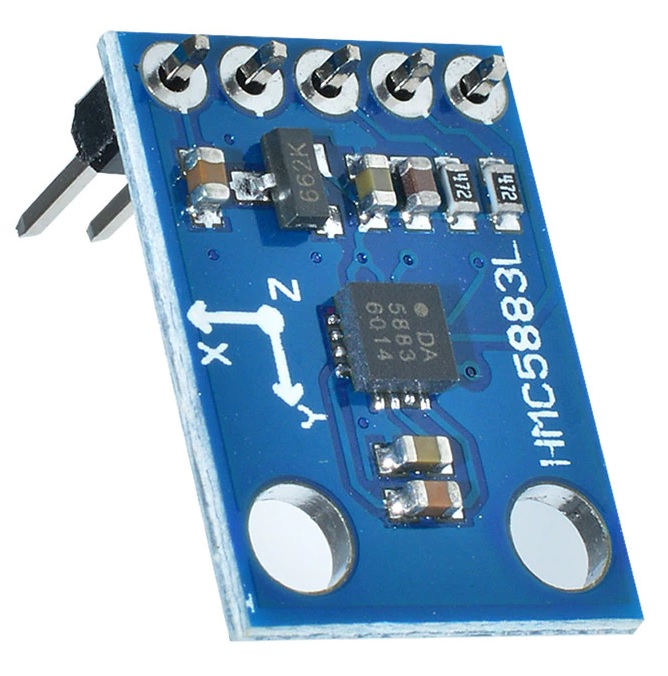

ماژول HW-127 سنسور دیجیتال قطب نما GY-273 با تراشه 5883 با سه محور
این ماژول با استفاده از یک حسگر سنجش میدان مغناطیسی یا قطب نمای دیجیتال سه محوره با تراشه HMC5883L کار می کند.
اندازه کوچک و دقثت خوب و وزن سبک و قابلیت کار با ولتاژ 3 تا 5 ولت از ویژگیهای برجسته آن هستند.
رول ارتباط با این ماژول I2C می باشد
موارد استفاده در سیستمهای کنترول پرواز و مسیر یابها می باشد.
همچنین با آن می توانید یک قطب نمای دیجیتال بسازید.
کالاهای مرتبط
ماژول سنسور خازنی سنجش رطوبت خاک
ماژول HC-SR04 سنجش فاصله اولتراسونیک
سنسور HR202L سنسور مقاومتی رطوبت
ماژول HW-103 سنسور مقاومتی تشخیص باران
ماژول FC-22-MQ7 سنسور تشخیص گاز مونوکسید کربن
ماژول سنسور ضربان قلب
سنسور PIR-D203 حرکت مادون قرمز
سنسور HR202L سنسور مقاومتی رطوبت با قاب محافظ
ماژول HW-103 سنسور مقاومتی تشخیص و کنترول رطوبت خاک
ماؤول BME280 سنسور دیجیتال دما و رطوبت و فشار هوا
فیوز برگشت پذیر 30 ولت 900 میلی آمپر
ماژول HW-488 سنسور مادون قرمز تشخیص مانع
ماژول SBX سنسور مادون قرمز تشخیص شعله
ماژول فرستنده مادون قرمز
ماژول KY-031 سنسور لرزش و ارتعاش
سنسور لرزش و شیب یا سویچ جیوه ای
ماژول MH-MQ2 سنسور تشخیص گاز های قابل اشتعال و دود
سنسور MQ2 سنسور تشخیص گاز های قابل اشتعال و دود
- نظرکاربران
- مشخصات کالا
- توضیحات کاربردی
نمونه برنامه تست ماژول
#include
QMC5883LCompass compass;
void setup() {
Serial.begin(9600);
compass.init();
}
void loop() {
compass.read();
byte a = compass.getAzimuth();
char myArray[3];
compass.getDirection(myArray, a);
Serial.print(myArray[0]);
Serial.print(myArray[1]);
Serial.print(myArray[2]);
Serial.println();
delay(250);
}
ماژول HMC5883L قطب نمای دیجیتال با رابط I2C
آشنایی
این ماژول ارزان قیمت به یک سنسور مغناطیس مجهز می باشد و می توانید با کمک آن جهت حرکت رباط خود را تعیین کنید.
از مزایای این ماژول قابلیت اتصال با رابط I2C می باشد که به شما امکان می دهد که در مصرف پینهای میکرو کنترولر خود صرفه جویی کنید.
ولتاژ کاری آن نیز بین 3 تا 5 ولت است که تقریبا با هر میکرو کنترولری سازگار می باشد.
از تراشه این ماژول در موبایلها و فلایت کنترولرها و بسیاری از ابزارهای جهت یابی استفاده شده است.
روش کار این سنسور
این سنسور حساس به میدان مغناطیسی می باشد و از سه محور اصلی پشتیبانی می کند.
داخل سنسور برای هر محور یک پل مقاومتی وجود دارد که به تغییرات میدان مغناطیسی در جهت همان محور حساس می باشد.
سنسور این تغییرات را در هر جهت اندازه گیری کرده و اطلاعات آنها را به شکل دیجیتال در اختیار شما قرار می دهد.
ساختن یک قطب نما
برای ساختن یک قطب نما به یک میکرو کنترولر مانند آردوینو اونو و یک ماژول 5883 نیاز داریم.
مانند شکل زیر اتصالات مربوط به ماژول را به آردوینو انجام دهید و برنامه نمونه را بارگزاری نمایید.

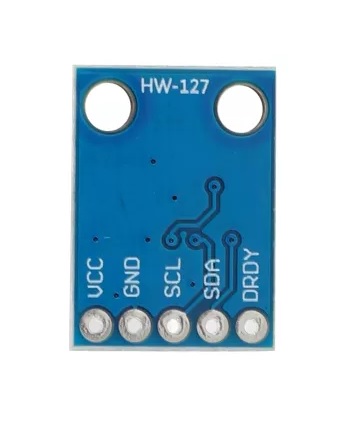

با توجه به شکل زیر پین DRDY ماژول را متصل نمیکنیم. برای آنکه عملکرد ماژول متوقف شود و در مصف انرژی صرفه جویی شود آن را به زمین متصل کنید و برای ادامه کار آن را مثبت کنید.
به سادگی می توانید روی پنجره سریال نتیجه را مشاهده کنید.
در این مثال از یک کتابخانه به نام QMC5883LCompass که برای این ماژول نوشته شده است استفاده کرده ایم که آن را باید نصب کنید.
برای نصب این کتابخانه به منوی tools رفته و گزینه Manage libraries را باز کنید. سپس در بخش جستجو شماره 5883 را نوشته و از میان نتایج کتابخانه QMC5883LCompass را که مخصوص این ماژول می باشد نصب کنید.
استفاده از این کتابخانه کار برنامه نویسی را آسان کرده و انجام محاسبات پیچیده را خودش انجام می دهد.
