‫ماژول گیرنده ریموت 433 مگاهرتس با پردازنده و حافظه

‫این ماژول که با تراشه SYN470R کار می کند دارای 4 خروجی بوده و به ریموتهای 433 مگاهرتسی متصل میشود. ‫
‫همچنین دارای یک پردازنده 8s003f3p6 با 42 حافظه می باشد که میتوانید 42 فرستنده مختلف را ذخیره کرده و با آنها کار کند. ‫
‫این ماژول قابلیت کار با ولتاژ 3 تا 5 ولت را دارد. خروجی سریال TX برای ارسال اطلاعات به میکرو کنترولر می باشند. ‫

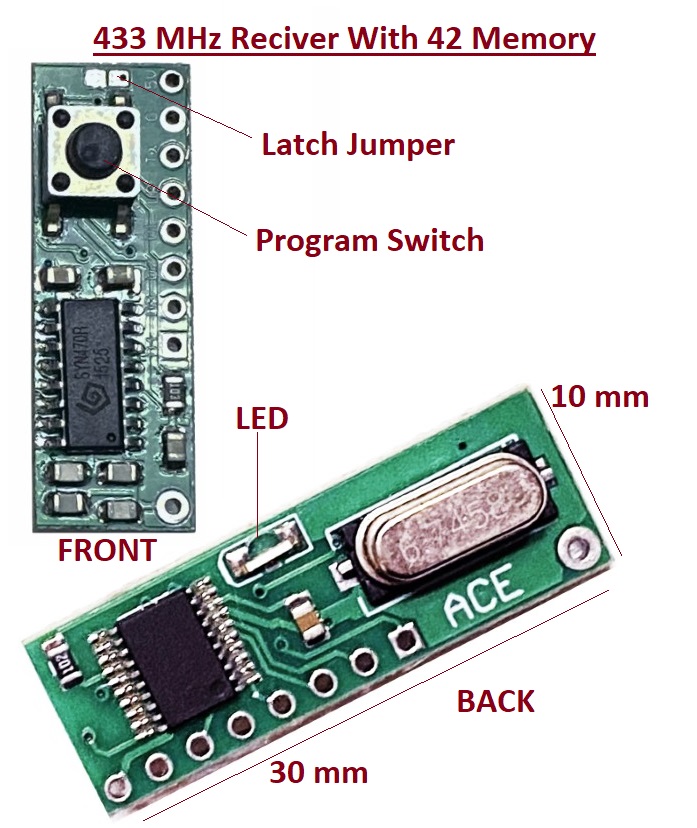

‫با اتصال جامپر Latch خروجی ماژول به شکل روشن/خاموش عمل میکند و در حالت باز خروجی به شکل لحظه ای. ‫
‫کاربرد این ماژول در بخش ریموت دستگاه ها می باشد. ‫

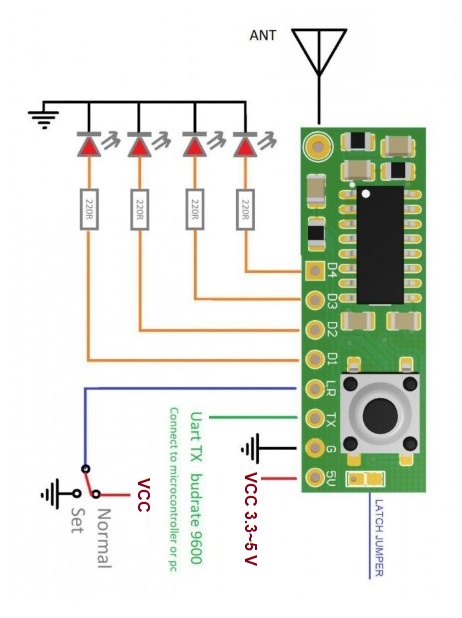

‫کارکرد: با اتصال پايه LR به زمين ميتوان گيرنده رو به حالت افزودن يا حذف ريموت برد و در حالت عادي بايد به vcc يا pull up متصل باشد. ‫
‫با نگه داشتن کلید روی ماژول چراغ آن روشن ميشود سپس با فشردن يکي از کلیدهای ريموت چراغ ماژول يک بار چشمک زده که نشان میدهد ریموت ذخیره شده. ‫
‫همچنين با همين روش با فشردن همزمان دکمه هاي A,B روی ريموت ، این ریموت از حافظه حذف میشود.
