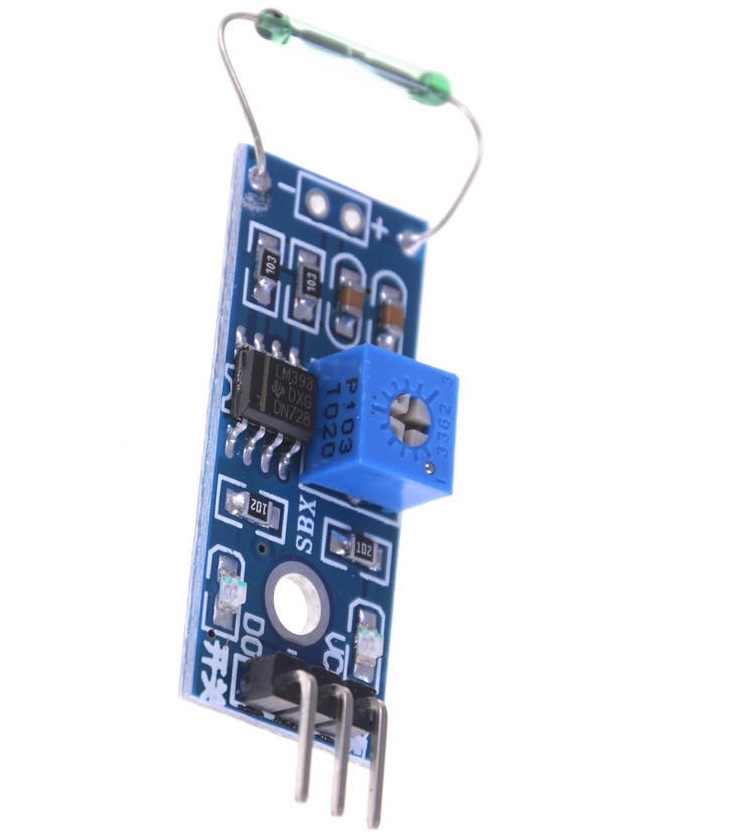

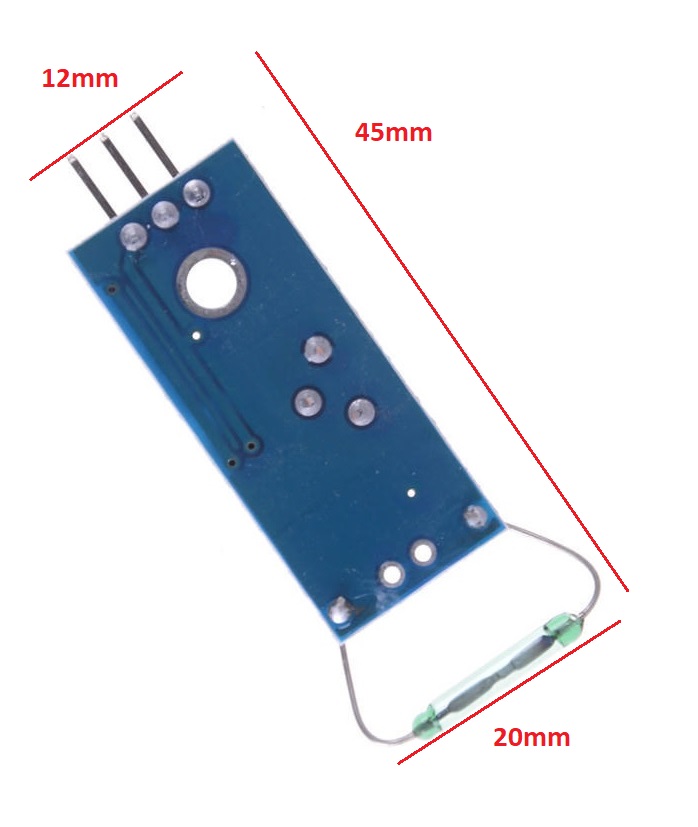

ماژول CF-01 Reed switch کلید مغناتیس
این ماژول شامل یک کلید مغناتیسی Reed switchهال و مدار تقویت کننده میباشد.
همچنین دو عدد دیود ال ای دی بر روی ماژول قرار دارد که نشان دهنده روشن بودن ماژول و حالت خروجی است
زمانی که ماژول به یک آهنربا نزدیک میشود خروجی ماژول فعال میگردد
یک پتانسیومتر نیز بر روی ماژول وظیفه تنظیم حساسیت ماژول را بر عهده دارد
از این ماژول میتوانید برای تشخیص وجود آهنربا استفاده کنید
کالاهای مرتبط
سنسور PIR-D203 حرکت مادون قرمز
ماژول IR Obstacle سنسور مادون قرمز تشخیص مانع MH
سنسور آنالوگ نور مرعی TEMT6000
ماژول QYF-OV7670V3.0 دوربین با لنز متحرک
ماژول MH-MQ3 سنسور تشخیص گاز الکل
سنسور آنالوگ جوی استیک 5 جهته مخصوص دسته بازی
ماژول 3144E سنسور اثر هال یا مغناتیس
ماژول HC-SR04 سنجش فاصله اولتراسونیک
ماژول FC-22-MQ7 سنسور تشخیص گاز مونوکسید کربن
ماژول HR202 سنسور مقاومتی میزان رطوبت
ماژول KY-031 سنسور لرزش و ارتعاش
ماژول FC-22-MQ8 سنسور تشخیص گاز هیدروژن
ماژول MH-MQ2 سنسور تشخیص گاز های قابل اشتعال و دود
سنسور لرزش و شیب یا سویچ ساچمه ای
ماژول SW-18015P سنسور و سوییچ لرزش و ارتعاش
ماؤول BME280 سنسور دیجیتال دما و رطوبت و فشار هوا
سنسور HR202L سنسور مقاومتی رطوبت با قاب محافظ
ماژول KY-028 سنسور مقاومتی تشخیص و کنترول دما
- نظرکاربران
- مشخصات کالا
- توضیحات کاربردی
ماژول اثر هال و کلید جهت تشخیص مغناتیس
آشنایی با ماژول
این ماژول شامل یک سنسور یا کلید شیشه ای و یک تقویت کننده میباشد که سیگنالهای ضعیف دیود گیرنده را تقویت کرده و در خروجی یک سیگنال دیجیتال تولید میکند.
با کمک این سیگنال میتوانید سیستمهای مختلفی را راه اندازی کنید.
لازم به ذکر است که خروجی ماژول حد اکثر 15 میلی آمپر میباشد و قادر نیست مستقیما یک رله را به کار اندازد
همچنین یک ال ای دی برای نمایش پاور و یک ال ای دی برای نمایش وضعیت روشن یا خاموش بودن خروجی در ماژول قرار دارد.
در این ماژول یک پین AO نیز جهت دسترسی مستقیم به سیگنال سنسور وجود دارد
روش بکارگیری
اثر هال همان آهنربای خودمان است.
نوعی که از سنسور استفاده می کند وجود آهنربا را در اطراف خود تشخیص داده و متناسب با قدرت میدان مغناتیسی خروجی سنسور آن متغیر است.
نوعی که از از کلید شیشه ای استفاده می کند فقط وجود یا نبود میدان را نشان می دهد و از دقت کافی نسبت به نوع سنسور دار برخوردار نیست
از پین DO خروجی دیجیتال میباشد ولی با پردازش سیگنال پین AO میتوانید شدت میدان را نیز اندازه گیری کنید.
از این ماژول برای تعیین وضعهیت قطعات متحرک استفاده کرد.
برای مثال وقتی جسمی بر روی یک محور حرکت کرده و به انتهای محور میرسد میتوان با قرار دادن یک آهنربا بر روی جسم وو این ماژول در انتهای محور ، وجود جسم را تشخیص داد
از مزایای این روش در مقایسه با روشهای دیگر مانند کلید و یا کوپل نوری میتوان به این موارد اشاره کرد.
بدون برخورد و اتصال است و خرابی کسیار کمتری دارد همچنین نسبت به گردوخاک مقاوم است
