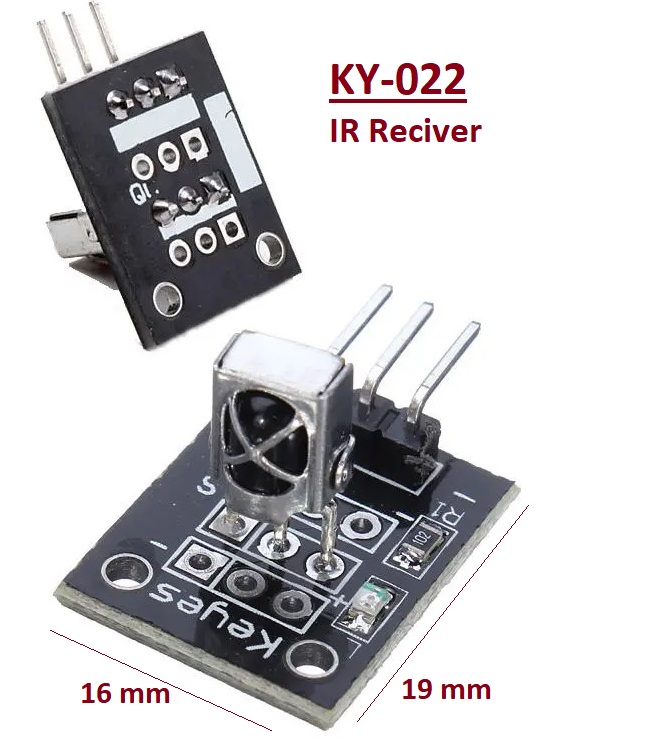

این ماژول شامل یک سنسور مادون قرمز و مدار مقاومتی کوچک برای محافظت سنسور میباشد.
سنسور به کار رفته از حساسیت بالایی برخوردار است و در روشنایی روز با شدت 500Lux به خوبی کار میکند
از این ماژول برای دریافت امواج مادون قرمز مثل ریموت کنترول و کوپل نوری به کار میرود
سنسور به کار رفته در این ماژول درون یک قاب فلزی قرار گرفته که در برابر نویزهای احتمالی از سنسور محافظت میکند
#include
int RECV_PIN = 11; // define input pin on Arduino
IRrecv irrecv(RECV_PIN);
decode_results results; // decode_results class is defined in IRremote.h
void setup() {
Serial.begin(9600);
irrecv.enableIRIn(); // Start the receiver
}
void loop() {
if (irrecv.decode(&results)) {
Serial.println(results.value, HEX);
irrecv.resume(); // Receive the next value
}
delay (100); // small delay to prevent reading errors
}
ماژول شامل یک سنسور و مدار کوچک فعال سازی آن و یک دیود ال ای دی جهت نمایش فعال بودن آن میباشد

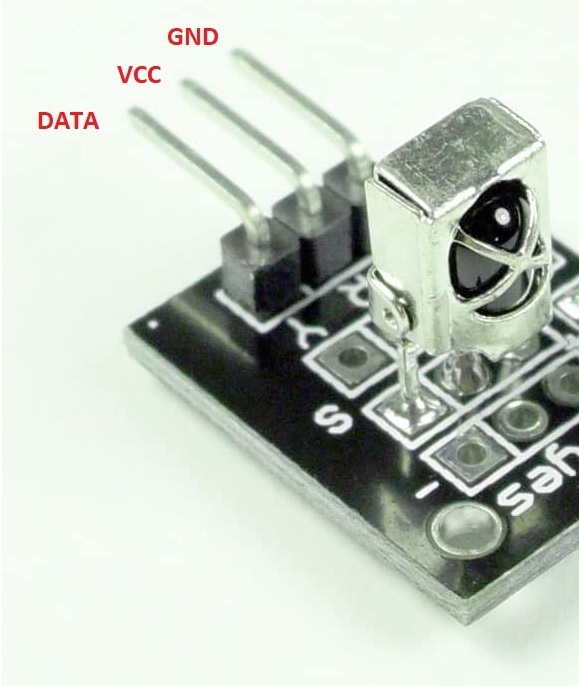

ماژول دارای 3 پین که VCC به 5 ولت وصل میشود و GND به منفی و DATA سیگنالهای دریافتی از سنسور را در اختیار قرار می دهد.
با پردازش سیگنال DATA میتوانید کد های دریافتی را شناسایی کنید
