دیود از قطعات مهم در مدارات الکترونیکی و الکتریکی می باشد
به طور خلاصه کار آن این است که جریان الکتریکی را از یک طرف عبور می دهد و مانع از حرکت جریان در جهت معکوس شود.
دیودها انواع گوناگونی دارند مانند دیود لیزر ، دیود نوری LED ، فوتو دیود ، دیود زنر ، دیود یکسو کننده ، پل دیود
بیشترین کاربرد دیود ها در جلوگیری از جریان معکوس می باشد ولی برخی از آنها کاربردهای دیگری دارند
برای مثال دیودهای نوری تولید نور می کنند و دیودهای زنر ولتاژ را ثابت می کنند و دیودهای فوتو در برابر نور واکنش نشان می دهند

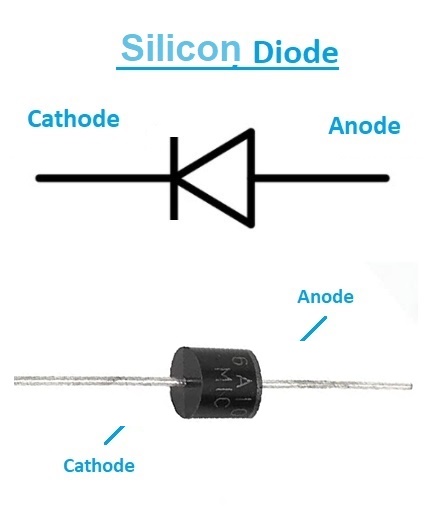

دیودها معمولا دو پایه دارند که یکی کاتود (منفی) و دیگری آنود (مثبت) است و با اتصال کاتود به منفی و آنود به مثبت رسانا شده و در برابر ولتاژ معکوس از خود مقاومت بالایی نشان می دهد.
در ادامه به معرفی انواع دیودها می پردازیم.
1- دیودهای یکسو کننده: این دیودها معمولا ولتاژ و جریان بالایی دارند و برای یکسو کردن جریان متناوب و تبدیل آن به جریان مستقیم در آداپتورها و منبع تغذیه استفاده می شوند
2- دیودهای زنر: این دیودها مانند دیودهای یکسو کننده عمل می کنند ولی در برابر ولتاژ معکوس از ولتاژ مشخصی به بالا رسانا می شوند که به این ولتاژ ولتاژ زنر می گویند
3- دیودهای نورانی و لیزر: این دیودها در حقیقت مصرف کننده جریان می باشند و در مقابل از خود نور با فرکانسهای مختلف می دهند
4- دیودهای فوتو الکتریک: این دیودها نیز مانند دیودهای یکسو کننده هستند ولی در برابر ولتاژ معکوس متناسب با نوری که به آنها تابیده می شود از خود مقاومت کمتری نشان می دهند
5- سایر دیود ها که شامل دیودهای شاتکی ، ورکتور ، تونل و سایر دیودهایی که در کاربردهای خاصی استفاده می شوند و در مباحث تخصصی به آنها می پردازیم

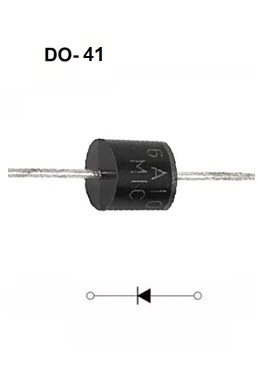

Voltage : 1000 V
Curent : 6 A
Reverse Recovery Time : 500 us
Size : 9 X 9 mm Leg 25 mm
