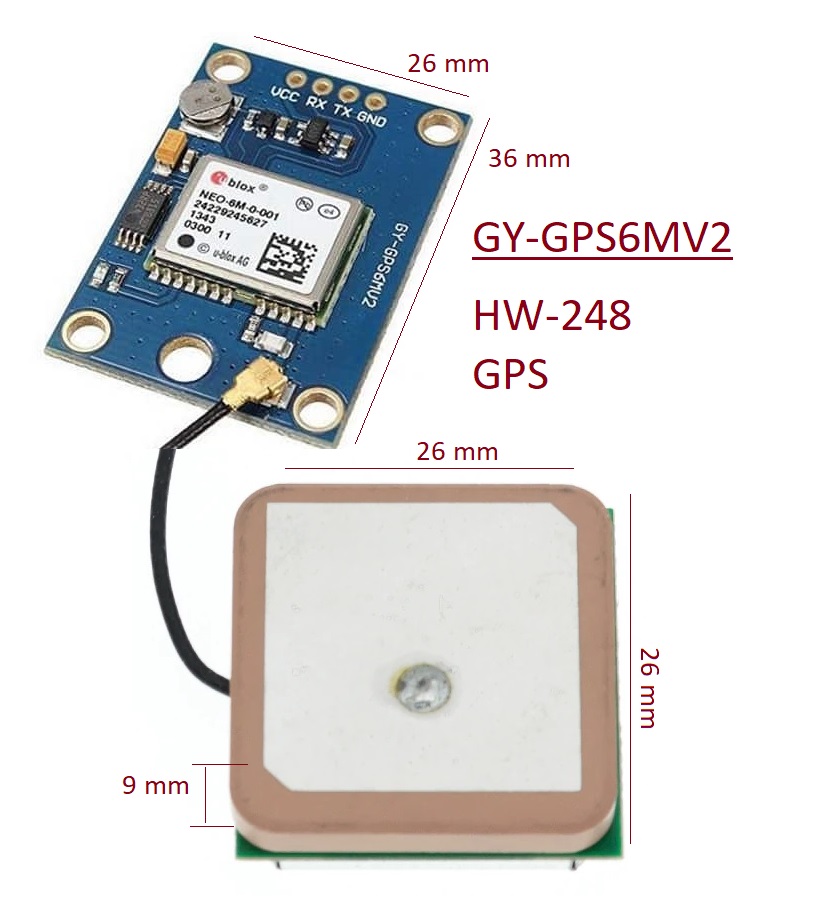

ماژول HW248 یک جی پی اس NEO-6M-V2 به همراه آنتن سرامیکی
یک ماژول پر قدرت و بسیار ساده برای کارکرد با آن. »اژول با پروتوکل UART سازگار می باشد.
ماژول دارای آنتن سرامیکی بسیار قوی میباشد و قادر به تعیین مکان با خطای کمتر از 2 متر و سرعت بسیار خوب 10 سانتیمتر بر ثانیه.
ماژول با ولتاژ 3.3 تا 6 ولت کار میکند ولی با سطح منطقی 3.6 ولت کار میکند.
بر روی ماژول یک باتری لیتیومی قابل شارژ نصب شده که برای حدود دو هفته تنظیمات اولیه خود را بر روی یک ایپرام نگه میدارد.
یک دیود نوری بر روی ماژول نمایشگر وضعیت اتصال ماژول می باشد.
کالاهای مرتبط
مبدل سطح منطقی ولتاژ چهار کاناله
سنسور مکانیکی برخورد به همراه سیم اتصال 70 سانتی
ماژول xy-mos سوییچ 15 آمپر PWM با ماسفت
ماژول MH-M-18 گیرنده بلوتوث صوتی نسخه 4 استریو
ماژول MH-FMD بازر پسیو جهت پخش سیگنال صوتی
مبدل سطح منطقی ولتاژ دو کاناله I2C
ماژول WS2812 یک RGBLED با کنترولر WS2811 داخلی
ماژول HW-104 آمپلیفایر 3 وات استریو با PAM8403
تگ RFID 13/5MHZ طرح جاکلیدی آبی رنگ
ماژول ESP12 برد توسعه و وایفای
تگ RFID 125KHZ طرح جاکلیدی با رنگ آبی
ماژول گیرنده ریموت 433 مگاهرتس با پردازنده و حافظه
ماژول 8002 آمپلیفایر 3 وات با مبدل استریو به مونو
- نظرکاربران
- مشخصات کالا
- توضیحات کاربردی
یک کد خالی آردواینو!
void setup() {
// put your setup code here, to run once:
}
void loop() {
// put your main code here, to run repeatedly:
}

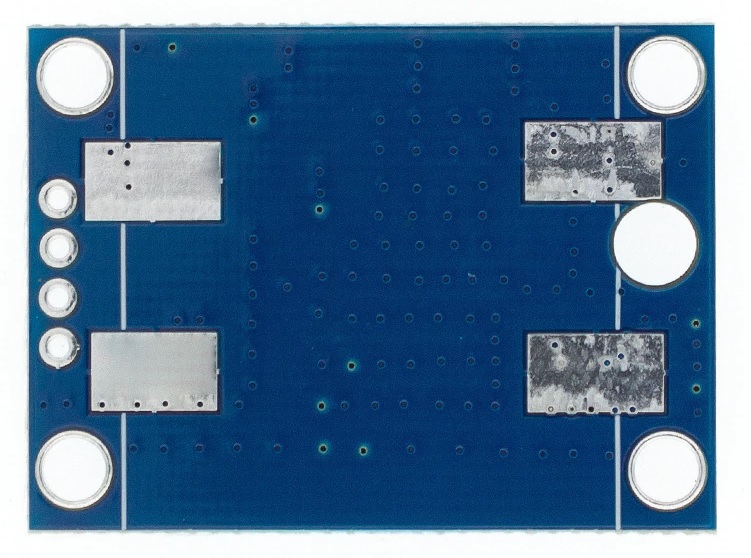

ماژول NEO-6M جی پی اس HW-248 با آنتن سرامیکی v2
آشنایی با ماژول
این ماژول سرشار از امکانات مفید و کارآمدی برخوردار است.
وقتی جی پی اس به ماهواره متصل میشود چراغ روی برد شروع به چشمک زدن میکند. همزمان به 22 ماهواره از 50 کانال متصل میشود.
با سرعت 5Hz اطلاعات مکانی را به روز میکند. یعنی هر ثانیه 5 مرتبه.
پروتوکلهای ارتباط با ماژول عبارتند از UART,USB,SPI,DDC
جریان مصرفی در حالت کم مصرف تنها 11 میلی آمپر است.
کارکرد با آن بسیار ساده و راحت است. تنها با اتصال ماژول به آردواینو و بارگراری سک کد خالی، روی مانیتور سریال با سرعت 9600 دیتاهای NMEA را دید.
راه اندازی
ماژول را مطابق شکل زیر به آردواینو متصل کنید.
از آنجا که ولتاژ سطح منطقی ماژول 3.6 بوده و آردواینو با 5 ولت کار میکند، سر راه RX از دو مقاومت استفاده کرده ایم تا به ماژول آسیبی وارد نشود.
یک کد خالی مانند نونه ای که در اینجا میبینید به آردواینو آپلود کنید ولی قبل از آپلود کد باید اتصال جی پی اس را قطع کنید و بعد از آپلود برنامه مجدد جی پی اس را وصل کنید.
علت این است که آپلود کد روی میکروکنترولر از همین پینهای RX,TX استفاده میکند و این پینها از اتصال دو وسیله همزمان پشتیبانی نمیکند.
بعد از این کار پنجره سریال را با نرخ 9600 باز کنید تا دیتاهای NMEA را که استاندارد دیتای جی پی اس است ببینید.
اگر برای اولین بار ماژول را روشن میکنید 27 ثانیه اتصال به ماهواره ها زمان میبرد و بعذ از اتصال کامل چراغ روی برد شروع به چشمک زدن کرده و اطلاعات بر روی پرت سریال قابل دیدن است.
بعد از اولین اتصال باتری لیتیومی روی ماژول شارژ شده و اطلاعات ماهواره ها بر روی حافظه ایپرام ذخیره شده و تا حدود 2 هفته باتری قادر است ایپرام را روشن نگه دارد.
دفعه بعدی که ماژول روشن شود ماژول اطلاعات ماهواره ها را از روی ایپرام خوانده و اتصال آن به ماهواره 1 ثانیه خواهد بود.
برای درک دیتاهای NMEA مقاله ای دارییم.
لازم به ذکر است که کتابخانه های قدرتمندی نیز برای این ماژول وجود دارد مانند NeoGPS و TinyGPS++ که کار با این ماژول را آسانتر میکنند.
برنامه ریزی میکروکنترولر
جهت آپلود یک کد خالی به سادگی به منوی فایل رفته و گزینه جدید را انتخاب کنید.
جهت استفاده از کتابخانه های ماژول به منوی Tools/Manage libraries بروید
در آنجا کتابخانه مورد نظر را پیدا کرده و نصب کنید.
بعد از نصب کتابخانه به منوی فایل رفته و در گزینه Examples نمونه کد مورد نظر را میتوانید مشاهده و روی آردواینو آپلود کنید.
مشخصات کالا
Voltage : 3.3-6V
Logic Level : 3.6Vmax
WAAS : YES
Hot Start : 1s
Cold Start : 27s
UART Speed : 9600(4800-115200)
Position Accuracy : Les than 2m
Velocity Accuracy : 0.1 m/s
Maximum Velocity : 500 m/s
Weight : 17.6g
GPS Dimensions : 36 x 25.8 x 4mm
Antenna : 25.5 x 25.5 x 8.8mm
Curent : 45mA
Temprature : -40~85°C
