سنسور دیجیتال شدت نور مرعی BH1750 - GY-302 با رابط I2C

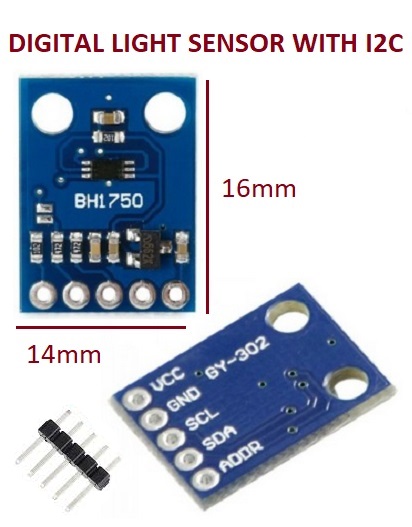

ماژول دیجیتال اندازه گیری شدت نور GY-302 یک ماژول مبتنی بر سنسور نور BH1750 است.
آیسی BH1750 یک سنسور نور محیطی دیجیتال با رابط I2C است.
این ماژول از طریق یک ارتبات دیجیتال و دقت 16 بیت اطلاعات مربوط به شدت نور را منتقل میکند بنابراین نیازی به استفاده از هیچ یک از اجزای خارجی مانند مبدل های AD نیست.
این سنسور دیجیتال از مود F و S پشتیبانی میکند. همچنین دارای دو آدرس مختلف برای اتصال I2C میباشد تا از تداخل با سایر دیوایسها جلوگیری شود.
همچنین دارای فیلتر مادون قرمز و نوسانات لامپهای برق 50 و 60 هرتس نیز میباشد
کالاهای مرتبط
ماژول HR202 سنسور مقاومتی میزان رطوبت
سنسور آنالوگ جوی استیک 5 جهته مخصوص دسته بازی
ماژول KY-022 سنسور TL1838 گیرنده مادون قرمز
ماژول MH-MQ2 سنسور تشخیص گاز های قابل اشتعال و دود
سنسور لرزش و شیب یا سویچ جیوه ای
ماژول IR Obstacle سنسور مادون قرمز تشخیص مانع MH
ماژول AETHER برد پایه سنسورهای MQ برای تست سنسورها
ماژول HW-103 سنسور مقاومتی تشخیص و کنترول رطوبت خاک
ماژول HC-SR04 سنجش فاصله اولتراسونیک
ماژول FC-10 سنسور مادون قرمز تشخیص شعله
ماژول FC-22-MQ8 سنسور تشخیص گاز هیدروژن
ماژول MH-MQ5 سنسور تشخیص گاز متان و پروپان و بوتان
ماژول KY-028 سنسور مقاومتی تشخیص و کنترول دما
ماژول FC-22-MQ7 سنسور تشخیص گاز مونوکسید کربن
ماژول سنسور ضربان قلب
ماژول TCRT5000 سنسور مادون قرمز ردیابی خط و مانع MH
ماژول FC-22-MQ135 سنسور تشخیص کیفیت هوا
ماژول 3144E سنسور اثر هال یا مغناتیس
- نظرکاربران
- مشخصات کالا
- توضیحات کاربردی
کد آردواینو جهت تست BMP108
// Arduino and GY-302 module
#include
#include
BH1750 GY302; // initialize BH1750 object
void setup() {
Serial.begin(9600); // initialize serial
GY302.begin(); // initialize GY-302 module
}
void loop() {
// get reading from module
uint16_t lux = GY302.readLightLevel();
// display to Serial Monitor
Serial.print("Light: ");
Serial.print(lux);
Serial.println(" lx");
// pause for 1 second
delay(1000);
}
راه اندازی GY-302
GY-302
این ماژول شامل یک سنسور دیجیتال اندازه گیری شدت نور که با رابط I2C به میکرو کنترولر متصل شده و با دو آدرس مختلف اطلاعات مربوطه را به آن ارسال میکند
تغذیه و راه اندازی
در این ماژول از یک رگولاتور 3.3 ولت استفاده شده که به شما کمک میکند تا بتوانید به راحتی آن را به بردهای مختلف با تغذیه 3 تا 5 ولت متصل کنید
برای راه اندازی مانند شکل زیر ماژول را به یک میکروکنترولر مانند آردواینو اونو متصل کنید و برنامه مربوط به تست آن را در میکرو آپلود کرده و نتایج را بر روی نمایشگر سریال ببینید
پین ADDR برای تعیین آدرس به کار میرود.
0x23 (when ADDR = LOW)
0x5c (when ADDR = HIGH)
برنامه ریزی میکروکنترولر
این ماژول دارای یک کتابخانه آماده است که کار را برای کاربر ها بسیار ساده میکند.
برای افزودن این کتابخانه مانند شکل زیر عمل کنید
اگر قبلا این کتابخانه را به کامپایلر اضافه نموده اید نیازی به انجام این بخش نیست
به منوی SKETCH بروید و گزینه MANAGE LIBRARIES را انتخاب کنید
و مانند شکل زیر کتابخانه BH1750 را نصب نمایید
