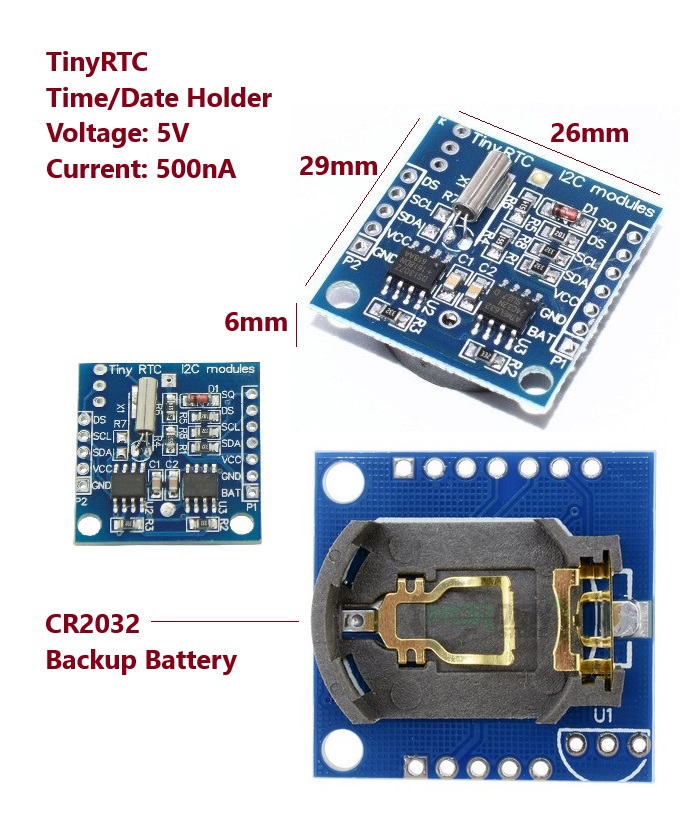

ماژول TinyRTC با سریال DS1307 نگهدارنده تاریخ و ساعت
یک ماژول کوچک و دقیق و بسیار کارآمد.
در بسیاری از پروژه ها کاربرد دارد
قادر به نمایش ساعت-دقیقه -ثانیه-تاریخ-روز هفته میباشد
ماژول با رابط I2C کار میکند
یک طرف ماژول جای یک عدد باتری سکه ای 3 ولت CR2032 وجود دارد که در صورت قطع شدن تغذیه ماژول با کمک باتری به کار خود ادامه دهد.
ماژول حالتهای 12 ساعته و 24 ساعته را پشتیبانی می کند
دارای خروجی موج مربعی قابل برنامه ریزی می باشد
کالاهای مرتبط
ماژول KY-040 انکودر 360 درجه با کلید فشاری
ماژول RRD-102 گیرنده رادیوی اف ام استریو
ماژول ESP01 پردازنده و وایفای
ماژول SKU:4474 آمپلیفایر 5 وات مونو با XPT8871
ماژول HW248 یک جی پی اس NEO-6M-V2 به همراه آنتن سرامیکی
ماژول TM1637 نمایشگر 4 رقمی LED ویژه ساعت
ماژول MH-FMD بازر پسیو جهت پخش سیگنال صوتی
ماژول DTMF دیکودر کد های صوتی کلید های تلفن
ماژول WS2812 یک RGBLED با کنترولر WS2811 داخلی
ماژول NE555 مولد پالس با امکان تنظیم فرکانس
ماژول 8002 آمپلیفایر 3 وات با مبدل استریو به مونو
ماژول xy-mos سوییچ 15 آمپر PWM با ماسفت
ماژول چراغ یواسبی با 3 دیود مهتابی برد مشکی
تگ RFID 125KHZ طرح کارت ویزیت سفید رنگ
تگ RFID 125KHZ طرح جاکلیدی با رنگ آبی
ماژول DFPlayer-Mini ماژول کوچک پخش فایلهای صوتی
ماژول HW-104 آمپلیفایر 3 وات استریو با PAM8403
سنسور مکانیکی برخورد به همراه سیم اتصال 70 سانتی
- نظرکاربران
- مشخصات کالا
- توضیحات کاربردی
ماژول TinyRTC شماره DS1307 نگهدارنده تاریخ و ساعت
آشنایی با ماژول
اگر مشغول اجرای یک پروژه حرفه ای هستید حتما به دانستن ساعت و تاریخ هم نیاز دارید.
این ماژول کوچک و بسیار دقیق قادر است ساعت و تاریخ و روزهای هفته را نگه دارد.
ماژول از رابط I2C پشتیبانی میکند و به سادگی با آردواینو قابل استفاده می باشد.
یک باتری سکه ای در پشت برد قرار میگیرد و در زمانی که ماژول خاموش است ساعت همچنان به کار خود ادامه میدهد.
پین SQ ماژول دارای اسیلاتور موج مربعیست کهفرکانس آن در 4 حالت ازداخل برنامه قابل انتخاب میباشد.
فرکانسهای آن 1Hz ، 4KHz ، 8KHz و 32KHz میباشد.
راه اندازی
این ماژول دارای یک کتابخانه آماده برای آردواینو میباشد که به راحتی با کمک مثالهای آن میتوانید ماژول را راه اندازی کنید.
برای دریافت کتابخانه به منوی tools/manage libraries بروید و کتابخانه tinyRTC را پیدا کنید و نصب کنید.
سپس از منوی File/examples آن را پیدا کرده و مثالهای آن را بارگزاری کرده و نتیجه را بر روی نمایشگر سریال مشاهده کنید.
اتصال ماژول به آردواینو مانند شکل زیر می باشد
پینهای A4-A5 در آردواینو اونو همان SDA-SCL هستند.
