ماژول سنسور ضربان قلب
این سنسور برای تشخیص ضربان قلب به کار می رود
سنسور شامل یک تقویت کننده و یک حذف کننده نویز و خود حسگر اصلی است.
خروجی سنسور آنالوگ بوده و در محدوده 0 تا نزدیک ولتاژ تغذیه می باشد
از این سنسور بیشتر برای سرگرمی استفاده میشود و برای تجهیزات پزشکی توصیه نمیشود
کالاهای مرتبط
ماژول MH-MQ3 سنسور تشخیص گاز الکل
ماژول IR Obstacle سنسور مادون قرمز تشخیص مانع HW201
سنسور SS49E آشکارساز خطی اثر هال یا مغناطیس
سنسور لرزش و شیب یا سویچ جیوه ای
فیوز برگشت پذیر 30 ولت 900 میلی آمپر
ماژول TCRT5000 سنسور مادون قرمز ردیابی خط و مانع MH
ماژول FC-22-MQ7 سنسور تشخیص گاز مونوکسید کربن
ماؤول BME280 سنسور دیجیتال دما و رطوبت و فشار هوا
ماژول SBX سنسور مادون قرمز تشخیص شعله
سنسور لرزش و شیب یا سویچ ساچمه ای
سنسور PIR-D203 حرکت مادون قرمز
ماژول KY-028 سنسور مقاومتی تشخیص و کنترول دما
ماژول CF-01 Reed switch کلید مغناتیس
ماژول HW-103 سنسور مقاومتی تشخیص باران
دیسک انکودر نوری جهت سنجش سرعت گردش موتور
سنسور MQ2 سنسور تشخیص گاز های قابل اشتعال و دود
ماژول HR202 سنسور مقاومتی میزان رطوبت
ماژول AETHER برد پایه سنسورهای MQ برای تست سنسورها
- نظرکاربران
- مشخصات کالا
- توضیحات کاربردی
تشخیص ضربان قلب
آشنایی با ماژول

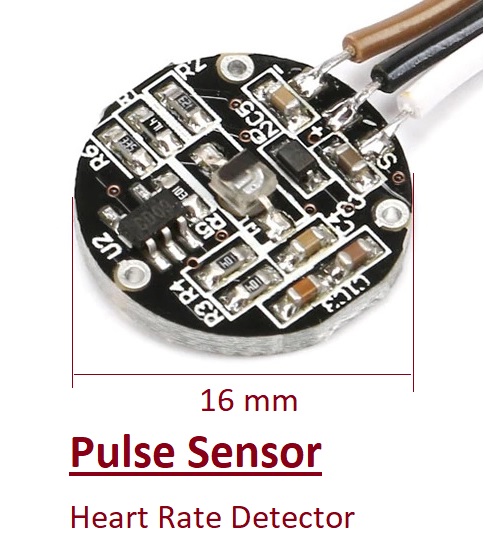

این ماژول شامل یک دیود نوری و یک سنسور نور و یک تقویت کننده با ضریب حدود 300 برابر و یک فیلتر نویز میباشد.
وقتی سنسور را روی انگشت یا لاله گوش و یا جایی که نبض دارد قرار میدهیم ضربانهای نبض موجب تغییر در شدت نور دریافتی سنسور میشود.
ماژول برای کارهای غیر پزشکی طراحی شده است و نباید از آن در تجهیزات پزشکی استفاده کرد.
ماژول با ولتاژ 3 تا 5 ولت کار میکند.
اتصالات ماژول
ماژول دارای 3 پین میباشد که مانند شکل زیر پین وسط به 5 ولت و دو پین دیگر به آنالوگ آردواینو و زمین وصل میشوند.
برای راحتی کار با سنسور پیشنهاد میکنیم آن را بر روی یک نوار پارچه ای بچسبانید تا بتوانید به راحتی آن را بر روی انگشت ثابت کنید.

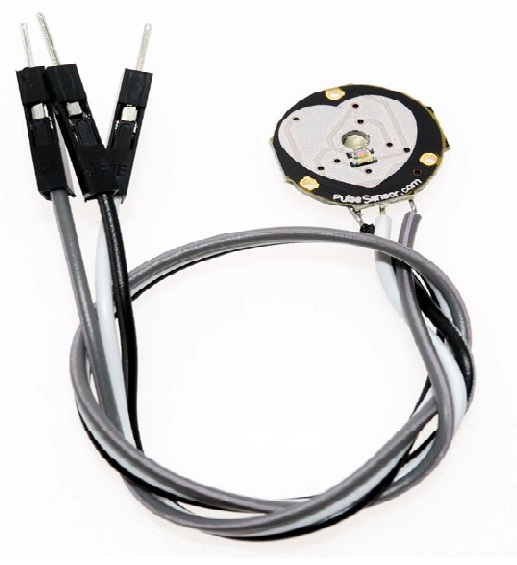

دقت کنید که بخش سفید رنگ که عکس قلب دارد باید روی انگشت قرار بگیرد.
برنامه ریزی میکروکنترولر
خوشبختانه این ماژول دارای یک کتابخانه بسیار قدرتمند با نمونه کد میباشد و کار را برای شما بسیار آسان میکند.
جهت نصب کتابخانه به منوی tools/manage libraries رفته و کتابخانه PulseSensor.com را پیداکرده و نصب کنید.
سپس از منوی file/examples گزینه Geting started project را باز کرده و آن را بر روی میکرو کنترولر آردواینو بریزید و نتیجه را ببینید.
