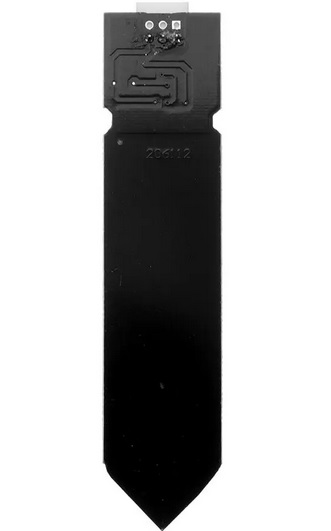

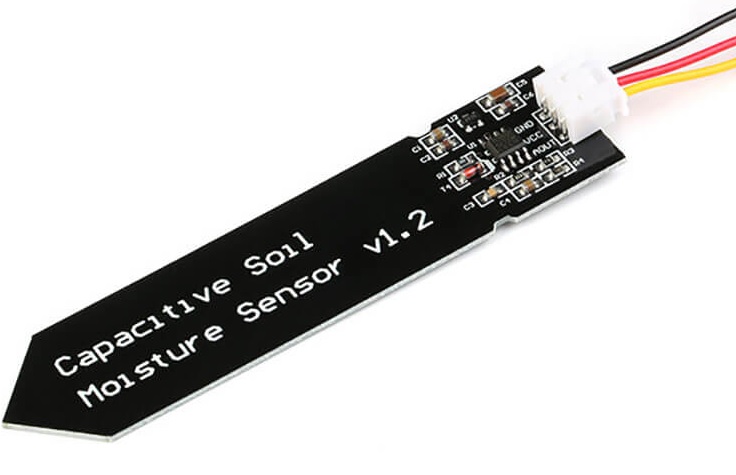

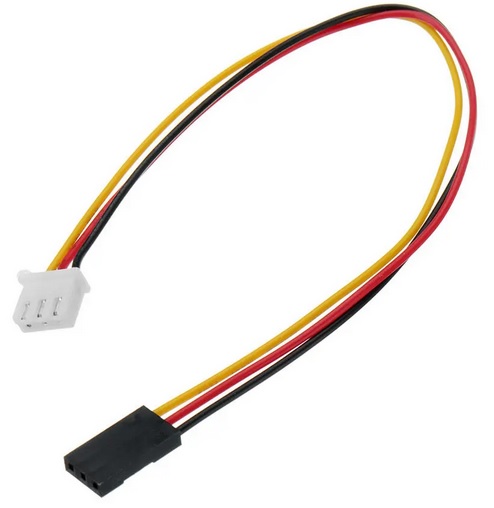

ماژول سنسور خازنی سنجش رطوبت خاک
این سنسور برای تشخیص رطوبت خاک به کار می رود
سنسور شامل یک اسیلاتور موج مربعی و خود حسگر اصلی است.
روش اندازه گیری رطوبت در این ماژول بر اساس تغییر ظرفیت خازنی سنسور در مقابل تغییرات درصد رطوبت خاک می باشد.
خروجی سنسور آنالوگ می باشد
خروجی سنسور به شکل موج مربعی و از 0 تا 3.3 ولت میباشد
سنسور با 3.3 ولت کار می کند و دارای رگولاتور داخلی میباشد
الکترود این سنسور به دلیل نداشتن تماس مستقیم با خاک و عایق بودن قسمت داخل خاک از عمر مفید بالایی برخوردار است
کالاهای مرتبط
ماژول SBX سنسور مادون قرمز تشخیص شعله
ماژول دیجیتال GY-291 شتابسنج جاذبه سه محوره
سنسور آنالوگ جوی استیک 5 جهته مخصوص دسته بازی
ماژول KY-031 سنسور لرزش و ارتعاش
ماژول سنسور ضربان قلب
ماژول FC-10 سنسور مادون قرمز تشخیص شعله
ماژول MH-MQ5 سنسور تشخیص گاز متان و پروپان و بوتان
فیوز برگشت پذیر 30 ولت 900 میلی آمپر
ماژول HW-103 سنسور مقاومتی تشخیص و کنترول رطوبت خاک
سنسور SS49E آشکارساز خطی اثر هال یا مغناطیس
ماژول HC-SR04 سنجش فاصله اولتراسونیک
ماژول MH-MQ3 سنسور تشخیص گاز الکل
ماژول AETHER برد پایه سنسورهای MQ برای تست سنسورها
ماژول HR202 سنسور مقاومتی میزان رطوبت
ماژول 3144E سنسور اثر هال یا مغناتیس
سنسور HR202L سنسور مقاومتی رطوبت
ماژول فرستنده مادون قرمز
ماژول QYF-OV7670V3.0 دوربین با لنز متحرک
ماژول HW-103 سنسور مقاومتی تشخیص باران
- نظرکاربران
- مشخصات کالا
- توضیحات کاربردی
کد آردواینو برای تست ماژول
// Simple code for Measuring Voltage from
// Capacitive soil moisture sensor
//
int soil_pin = A0; // AOUT pin on sensor
void setup() {
Serial.begin(9600); // serial port setup
analogReference(EXTERNAL); // set the analog reference to 3.3V
}
void loop() {
Serial.print("Soil Moisture Sensor Voltage: ");
Serial.print((float(analogRead(soil_pin))/1023.0)*3.3); // read sensor
Serial.println(" V");
delay(100); // slight delay between readings
سنسور خازنی سنجش رطوبت خاک
آشنایی با ماژول
این ماژول بر مبنای تغییر ظرفیت خازنی بخش سنسور که در خاک قرار میگیرد در اثر تغییرات رطوبت خاک کار میکند.
با کاهش رطوبت خاک ظرفیت خازنی کاهش پیدا کرده و مقاومت سنسور در برابر موج مربعی تولید شده توسط تایمر 555 افزایش یافته و در نتیجه خروجی سنسور کم میشود.
ویژگی مهم این سنسور این است که هیچ تماسی با خاک ندارد و طول عمر مفید آن بسیار بالا می باشد.
اتصالات ماژول
کارکرد با این ماژول بسیار ساده است و به شکل زیر سنسور را به آردواینو وصل میشود.
در این مدار اشاره به این موضوع مهم خالی از فایده نیست که پین AREF آردواینو را به 3.3 ولت متصل کرده ایم.
علت این اتصال این است که سنسور با 3.3 ولت کار میکند و خروجی آن نیز بیشتر از 3.3 ولت نخواهد بود.
بنا بر این با اتصال AREF به 3.3 ولت به مبدل آنالوگ به دیجیتال داخل میکرو کنترولر گفته می شود که بالاترین سطح ولتاژ ما در پین آنالوگ برابر 3.3 ولت است و نه 5 ولت.
بنا بر این مبدل آنالوگ به دیجیتال دقیقتر کار خواهد کرد.
در ادامه نمونه کد آردواینو را برای راه اندازی سنسور و دریافت میزان رطوبت خاک را می آوریم
