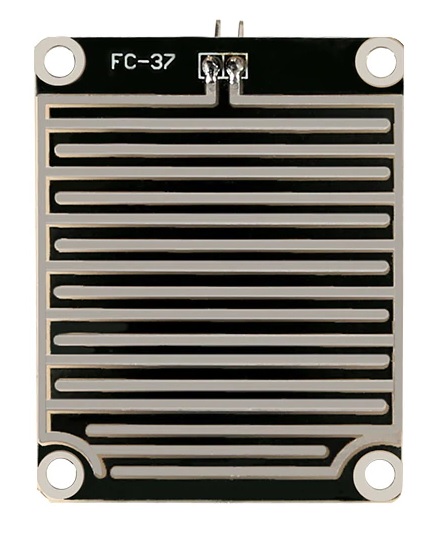

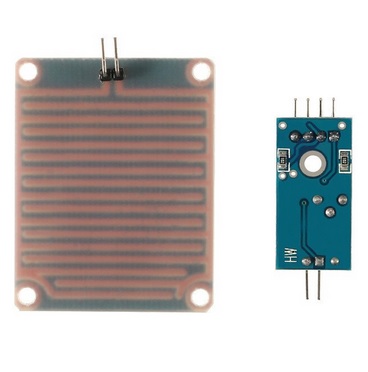

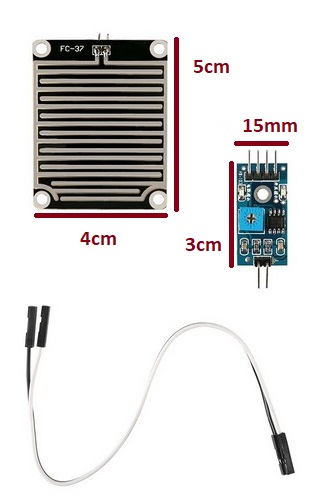

این ماژول شامل یک تقویت کننده و الکترود می باشد
دو عدد دیود نورانی برای نمایش وضعیت روشن بودن ماژول و خروجی دیجیتال آن را نمایش میدهند
حساسیت ماژول نیز با کمک پتانسیومتر قابل تنظیم است.
پین AO خروجی آنالوگ سنسور است که با کمک آن میتوانید میزان باران را اندازه گیری کنید
عمر مفید الکترود این ماژول به دلیل تماس مستقیم با آب محدود می باشد
int rainSensePin= 0; // analog pin 0 - sensor i/p
int alertPin= 8; // digital pin 8 - alert o/p
int curCounter= 0; // current counter - goes up by 1 every second while sensing
void setup(){
Serial.begin(9600);
pinMode(alertPin, OUTPUT);
pinMode(rainSensePin, INPUT);
}
void loop(){
int rainSenseReading = analogRead(rainSensePin);
Serial.println(rainSenseReading); // use this for serial monitoring if available
delay(250); // relax
// check to see how long it is raining at the threshold level
// rain strength value from 0 - 1023
// heavy rain -to- no rain.
if (curCounter >= 30){ // end of the time delay
digitalWrite(alertPin, HIGH); //raise an alert after x time
}
// If raining is continuing for x amount of time raise an alert
// When raining is no longer detected, reset the counter
if (rainSenseReading <300){ // while raining at threshold level - see text
curCounter++; // increment sensing counter
}
else if (rainSenseReading >300) { // if not raining at threshold level
digitalWrite(alertPin, LOW); // don't raise an alert
curCounter = 0; // reset the counter to 0
}
delay(1000);
}
این ماژول بر مبنای اختلاف مقاومت الکتریکی صفحه الکترود کار میکند.
جریان ضعیفی بین پایه های الکترود برقرار شده و با اندازه گیری جریان عبوری از طریق پین AO میتوان میزان بارش باران را اندازه گرفت.
همچنین با تنظیم پتانسیومتر روی ماژول میتوان خروجی دیجیتال ماژول را طوری تنظیم کرد که اگر میزان قطرات باران از حدی تجاوز کند خروجی DO فعال شود.
ماژول با ولتاژ 3.3 الی 5 ولت کار میکند و کار با آن بسیار آسان است
در اینجا از این ماژول جهت اندازه گیری میزان باران استفاده میکنیم
برای این کار مانند شکل زیر ماژول را به میکرو کنترولر متصل می کنیم
برای محاسبه میزان باران به پین AO نیاز داریم که آن را به A1 میکرو کنترولر متصل کرده ایم.
با ریختن قطرات باران بر روی صفحه الکترود ، مقاومت آن کم میشود. هرچه تعداد قطرات بیشتر باشد یعنی شدت باران بیشتر است.
نکته قابل توجه این است که برای محاسبه شدت باران باید مقدار تغییرات مقاومتی الکترود را در واحد زمان اندازه گیری کنید.
هر چه باران با سرعت بیشتری ببارد الکترود زودتر خیس می شود.
از آنجا که ماژول را با 5 ولت راه اندازی کرده ایم نیازی به استفاده از AREF نیست.
مجموعه این مدار و تکه برنامه کوچکی که آورده ایم قادر به نمایش شدت باران بر روی پنجره سریال می باشند
یک لیوان خاک خشک آماده کنید.
الکترود ماژول را درون آن قرار دهید و نتیجه را بر روی پنجره سریال ببینید
حالا به تدریج آب به داخل خاک اضافه کنید و و متوجه تغییرات خواهید شد
