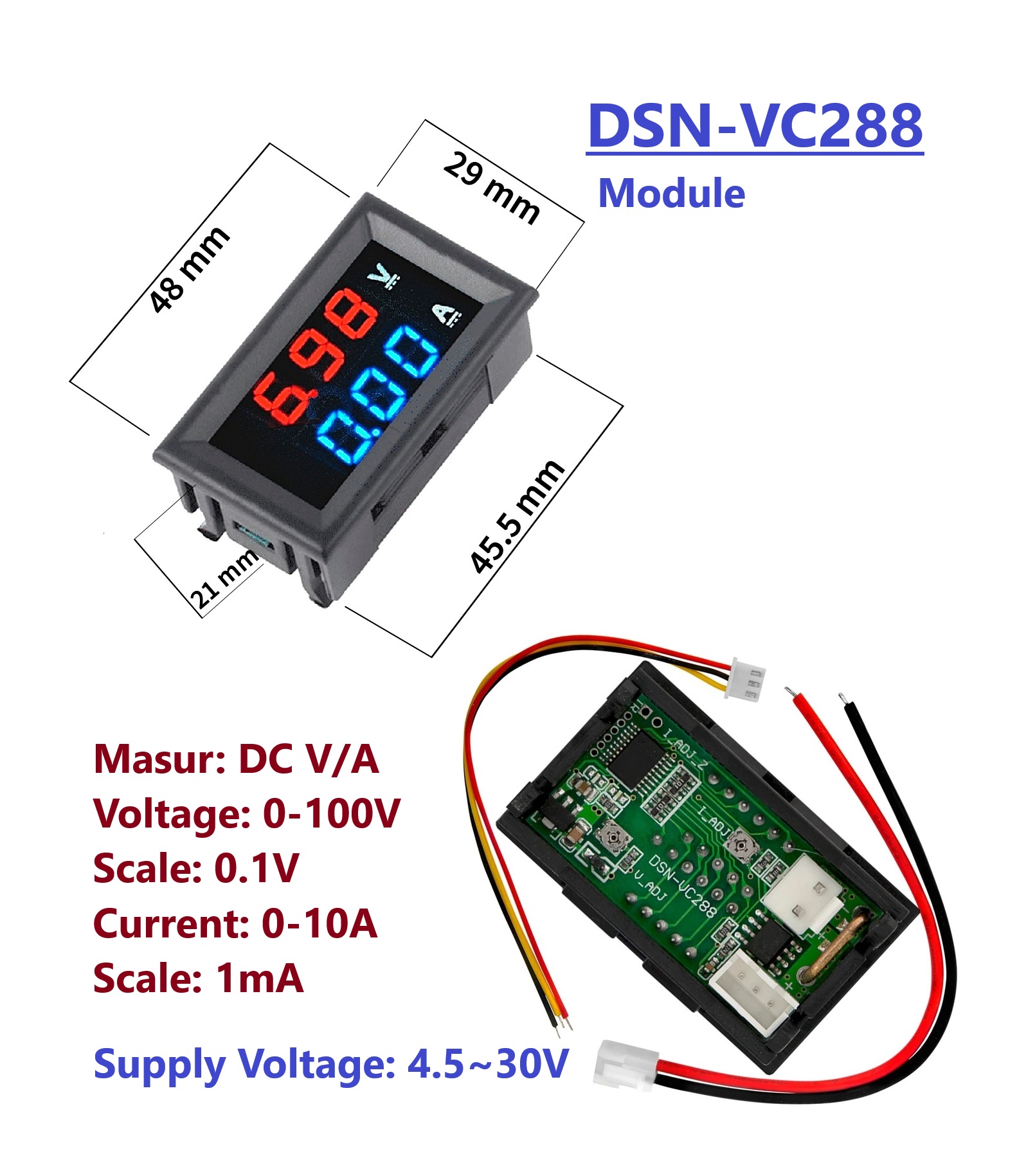

ماژول کاربردی جهت سهولت در ساختن منبع تغذیه.
این ماژول داخل قاب استانداردی قرار دارد که به راحتی بر روی پنل دستگاه ها قابل نصب می باشد.
ماژول دارای دو سری نمایشگر 3 رقمی است که همزمان ولتاژ و جریان را نمایش میدهند
ماژول نیاز به تغذیه جداگانه دارد تا روشن شود. دو عدد پتانسیومتر برای کالیبره کردن دقیق ولتاژ و جریان در پشت ماژول قرار دارد
این ماژول ولتاژ و جریان را به ولت و آمپر نمایش میدهد
یک ماژول بسیار مفید و کارآمد همین ماژول می باشد
تقریبا هر جایی میتوانید از آن استفاده کنید
دانستن ولتاژ و جریان وسایل الکترونیکی میتواند در جلوگیری از ایجاد مشکلات بعدی و خرابی ها مفید باشد
مخصوصا اگر با دستگاه های حستس و گران قیمت سروکار داشته باشید
این ماژول این کار را میکند و به سادگی قابل نصب و استفاده است.

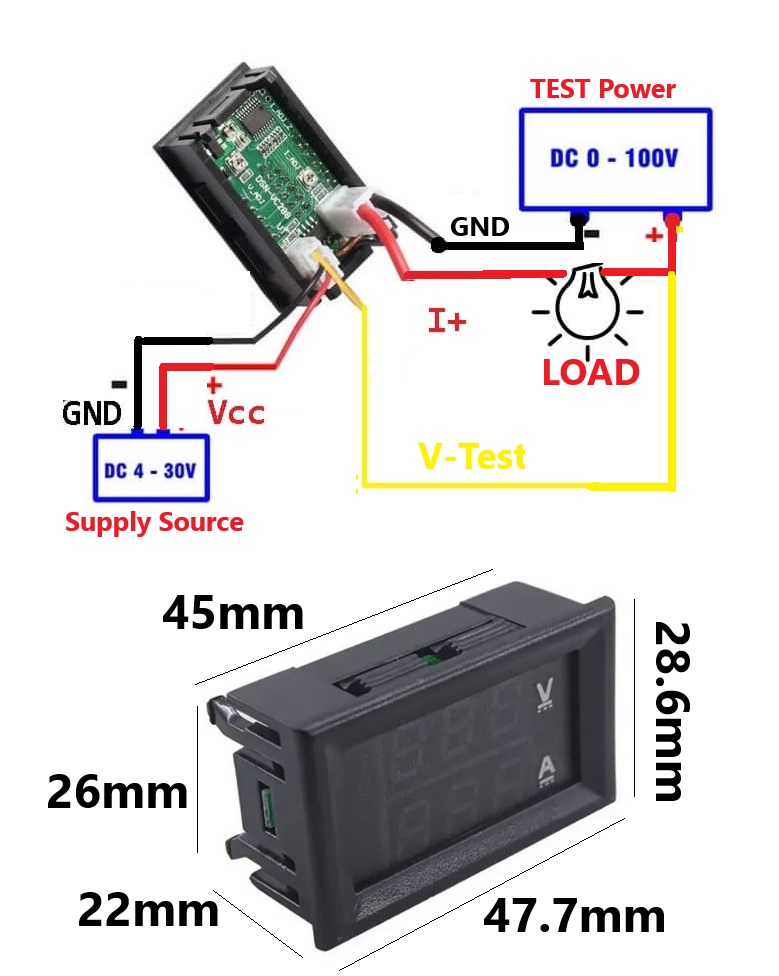

جهت راه اندازی ماژول میتوانید مانند شکل زیر عمل کنید
سوکت دو تایی با سیم کلفت برای اندازه گیری جریان میباشد
سیم مشکی به منفی و قرمز به مثبت متصل میشود و تا 10 آمپر را اندازه میگیرد. پتانسیومتر کوچکی که در کنار آن قرار دارد برای کالیبره کردن مدار اندازه گیری جریان میباشد.
سوکت سه پین کوچکتر شامل دو سیم قرمز و مشکی است که مربوط به تغذیه ماژول می باشد. سیم مشکی به منفی و قرمز به مثبت تغذیه متصل می شود.
تغذیه ماژول بین 4 تا 30 ولت است و اگر از این محدوده تجاوز کند موجب آسیب دیدن آن خواهد شد.
سیم سوم سیم زرد رنگ است که برای اندازه گیری ولتاژ به مثبت منبع ولتاژ وصل شده و تا 100 ولت را اندازه گیری می کند.
سیم زرد به همراه سیم مشکی ذخیم که برای اندازه گیری جریان به کار می آید ولتاژ را اندازه گیری میکنند
و در آخر پتانسیومتر دوم برای کالیره کردن ولتاژ استفاده می شود
