ماژول HW-188 ماژول پخش فایلهای mp3
این ماژول بسیار کامل و کاربردی به هیچ قطعه الکترونیکی دیگر نیاز ندارد.
تغذیه ماژول با میکرو یو اس بی انجام می شود
قادر به خواندن کارت های میکرو اس دی و فلش مموری است
خروجی هدفون و بلندگوی سه وات دارد
چهار تا کلید جهت انجام چهار عمل اصلی کم کردن و زیاد کردن صدا و فایل قبلی و بعدی
یک ال ای دی نمایشگر وضعیت
کالاهای مرتبط
ماژول رله تاخیری قابل تنظیم تا 24 ثانیه
ماژول ZB2L3 محاسبه دستگاه اندازه گیری ظرفیت باتری
ماژول رله تاخیری قابل تنظیم تا 10 ثانیه
ماژول HW-753 ژنراتور سیگنال PWM قابل تنظیم با نمایشگر
ماژول YYA-3 تایمر چرخشی قابل تنظیم با نمایشگر و رله
ماژول VHM-314-V2 کنترول دیجیتالی شارژ باتری 6 تا 60 ولت
- نظرکاربران
- مشخصات کالا
- توضیحات کاربردی
ماژول پخش MP3 HW-188
آشنایی با ماژول
با کمک این ماژول به راحتی میتوانید یک mp3 پلیر بسازید
و یا دستگاه های قدیمی را به پخش کننده mp3 مجهز کنید

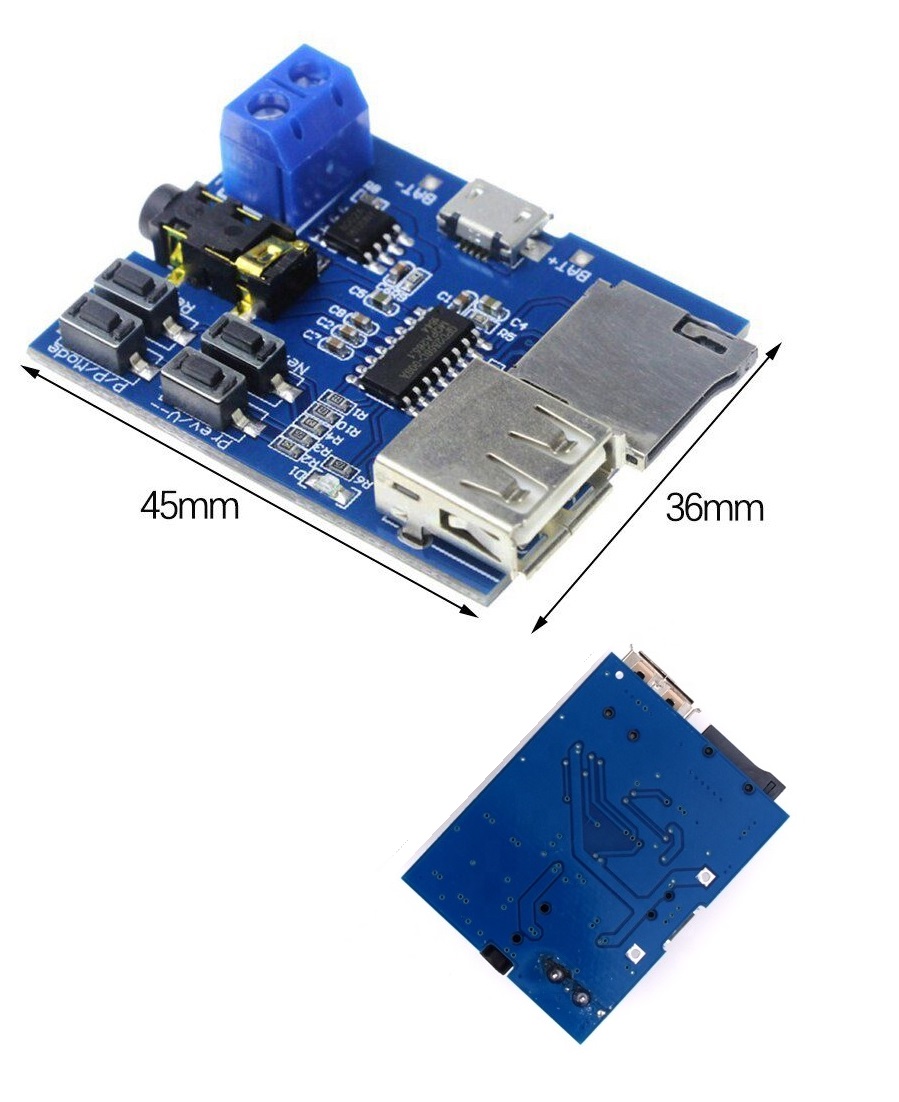

میتوانید در شکل زیر بخشهای مختلف ماژول را بیبینید
روش کار با ماژول
ترمینال خروجی برای بلندگو برای اتصال به بلندگوی 4 اهم2 تا 3 وات است. با تغذیه 3.3 ولت خروجی بلند گو 2 وات و با تغذیه 5 ولت 3 وات میباشد
برای تغذیه ماژول دو راه دارید. یا مستقیم سیم به ماژول لحیم کنید و یا با اتصال کابل میکرو یو اس بی به سوکت روی ماژول آن را روشن کنید
ماژول دارای خروجی هدفون نیز میباشد که میتوانید آن را به هدفون و یا به آمپلیفایر قدرت متصل کنید
فایلهای صوتی را میتوانید با فلشی که به پورت یو اس بی ماژول متصل کرده اید پخش کنید و یا از کارت حافظه میکرو که سوکت آن در کنار پورت یو اس بی قرار دارد پخش کنید
لازم به ذکر است که میتوانید همزمان هر دو ورودی را پر کنید و با کلیدها انتخاب کنید که از کدام منبع بخواند
ماژول قادر است فلش یا کارت تا 32 گیگ را بخواند که بسیار ویژگی خوبی است
وجود یک چراغ نمایشگر وضعیت ماژول نیز بسیار مفید است
عملکرد کلیدهای ماژول
کلید Prev/V- فشار کوتاه فایل قبلی و فشار بلند 2 ثانیه صدا را کم میکند
کلید Next/V+ فشار کوتاه فایل بعدی و فشار بلند 2 ثانیه صدا را زیاد میکند
کلید p/p/mode فشار کوتاه پلی و پاز و فشار بلند 2 ثانیه بین کارت حافظه و فلش مموری ورودی آن جابجا می شود
کلید Repeat برای تکرار پخش فایل جاری است
