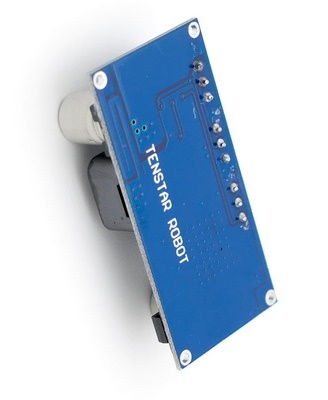

ماژول رگولاتور سویچینگ و شارژر باتری LM2596S با قابلیت تنظیم ولتاژ و جریان و ولتاژ شارژ
این ماژول یک رگولاتور کاهنده ولتاژ میباشد با قابلیت تنظیم ولتاژ خروجی - جریان خروجی و ولتاژ شارژ و سه چراغ نمایشگر.
ورودی ماژول 5 تا 35 ولت بوده و ولتاژ خروجی از 1.5 تا 30 ولت و حداکثر 3 آمپر قابل تنظیم می باشد
به دلیل امکان تنظیم ولتاژ و جریان ثابت، این ماژول قابلیت استفاده در درایور ال ای دی ها و شارژ باتری لیتیوم و نیکل کادمیوم و اسیدی را نیز دارد.
ماژول دارای چراغ پاور و چراغ شارژ و چراغ تکمیل شارژ است. ماژول در برابر اتصال کوتاه محافظت شده است.
کالاهای مرتبط
ماژول SKU7741 اینورتر 12 به 220 ولت 150 وات
ماژول ولت متر دیجیتال 100 ولت سایز 22 در 11 میلیمتر
ماژول D-SUN رگولاتور متغیر کاهنده کلاس MP1584 کوچک
نمایشگر کوچک ولتاژ تا 100 ولت 3 سیم
ماژول L4962 کاهنده 48 به 12 ولت 1/5 آمپر
نمایشگر ولتاژ و جریان شارژ یو اس بی
ماژول XTW-SY-8 افزاینده ولتاژ
ماژول HW-183 افزاینده ولتاژ با خروجی تا 28 ولت
ماژول T6845-C پاوربانک
ماژول ولت متر دیجیتال 30 ولت سایز 22 در 14 میلیمتر
ماژول SX1308 افزاینده ولتاژ با خروجی تا 28 ولت
ماژول XL6009E1 افزاینده ولتاژ با قابلیت تنظیم خروجی
ماژول پاوربانک USB-C و خروجی 2 آمپر فست شارژ
ماژول LTC1871 افزاینده ولتاژ 100 وات با نمایشگر
- نظرکاربران
- مشخصات کالا
- توضیحات کاربردی
ماژول LM2596 با قابلیت تنظیم ولتاژ و جریان و جریان شارژ
آشنایی با ماژول
این ماژول بیش از یک رگولاتر کاهنده است. با این ماژول میتوانید ال ای دی راه اندازی کنید یا باتری شارژ کنید
اندازه کوچک و کارآمدی بسیار بالا موجب شده که این ماژول بسیار ارزشمند باشد و کاربردهای بسیار زیادی را میتوان برای آن متصور شد
این ماژول در برابر اتصال کوتاه محافظت شده و در برابر اتصال کوتاه از بین نمیرود.
به کار بردن پتانسیومترهای مولتی ترن کار تنظیم دقیق ماژول را بسیار آسان میکند
روش کار با ماژول

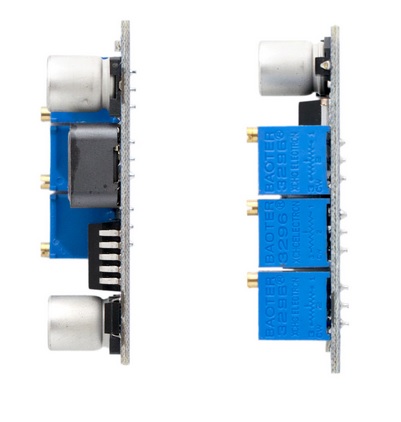

ماژول دارای 3 پتانسیومتر جهت تنظیم ولتاژ خروجی و جریان خروجی و جریان شارژ کامل می باشد.
همچنین دارای 3 دیود نوری vc/cc جهت نمایش وضعیت روشن بودن خروجی و CH دیود قرمز جهت نمایش وضعیت در حال شارژ و OK دیود آبی جهت نمایش شارژ کامل می باشد
پتانسیومتر جریان شارژ کامل بر روی 0.1 جریان خروجی تنظیم شده است و نیاز نیست آن را تغییر دهید مگز آنکه اهداف مشخصی داشته باشید
پتانسیومتر جریان برای محدود کردن جریان خروجی به میزان دلخواه استفاده می شود.
برای راه اندازی پاور ال ای دی ها و شارژ باتری ها نیاز به جریان ثابتی داریم که با کمک این پتانسیومتر و یک مولتی متر میتوانید این پتانسیومتر را بر روی جریان دلخواه تنظیم کنید
همچنین میتوانید سطح ولتاژ خروجی را با پتانسیومتر مربوطه تنظیم کنید
تنظیم ماژول
1- برای تنظیم پتانسیومتر ولتاژ به سادگی مولتی متر را در حالت ولت قرار داده و به خروجی ماژول متصل کنید و ولتاژ خروجی را از روی مولتیمتر بخوانید.
سپس پتانسیومتر آن را تغییر دهید تا مولتی متر ولتاژ مورد نظررا نمایش دهد
2- برای تنظیم حد اکثر جریان خروجی مولتی متر را در حالت جریان 10 آمپر قرار داده و به خروجی ماژول متصل کنید تا مولتی متر جریان اتصال کوتاه ماژول را نمایش دهد
سپس پتانسیومتر آن را تغییر دهید تا مولتی متر جریان مورد نظررا نمایش دهد
3- پتانسیومتر شارژ کامل کمی کار میبرد.
ابتدا یک پتانسیومتر و یک مولتیمتر را به شکل سری به خروجی ماژول وصل کنید و پتانسیومتر را طوری تنظیم کنید که جریان مصرفی همان شود که مایلید در آن جریان چراغ OK روشن شود
معمولا برای شارژ باتری جریان شارژ کامل یک دهم جریان اصلی است. مثلا اگر جریان اتصال کوتاه را روی 1 آمپر تنظیم کردید الان باید پتانسیومتر مصرف کننده را طوری تنظیم کنید که مولتی متر 100 میلی آمپر را نمایش دهد.
حال پتانسیومتر شارژ کامل را بچرخانید تا چراغ OK روشن شود و در آستانه روشن و خاموش شدن آن چراق قرار دهید.
