ماژول HW-557V6 و W1209 دماسنج و ترموستات با امکان تنظیم دما و نمایشگر
این ماژول قادر به کنترول دما از -50 تا 110 درجه با حد اکثر خطای 1 درجه می باشد

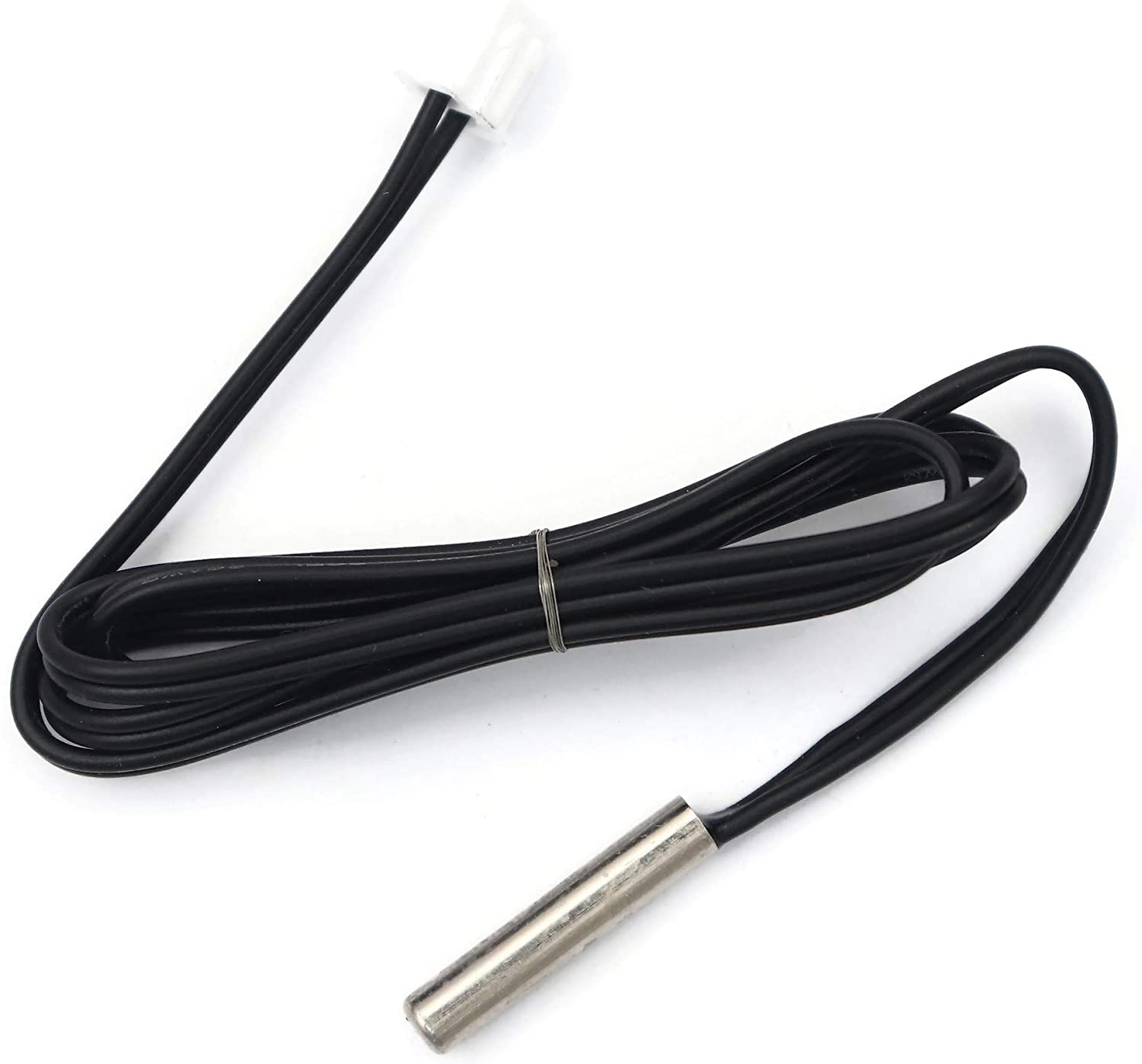

ماژول مجهز به سنسور ضدآب است که با سیم به ماژول متصل میشود
ماژول مجهز به رله 10 آمپر بوده که با کمک آن میتوانید فرامین لازم را اجرا کنید
با کلیدهای تنظیم میتوانید درجه حرارت را تنظیم کنید
ماژول یک حافظه ایپرام دارد که کمک میکند تا در صورت قطع برق تنظیمات ماژول از بین نرود
وجود ترمینال و نمایشگر دما از دیگر ویژگیهای این ماژول قدرتمند می باشد
کالاهای مرتبط
ماژول رله تاخیری قابل تنظیم تا 24 ثانیه
ماژول HW-188 ماژول پخش فایلهای mp3
ماژول VHM-314-V2 کنترول دیجیتالی شارژ باتری 6 تا 60 ولت
ماژول YYA-3 تایمر چرخشی قابل تنظیم با نمایشگر و رله
ماژول HW-753 ژنراتور سیگنال PWM قابل تنظیم با نمایشگر
ماژول رله تاخیری قابل تنظیم تا 10 ثانیه
ماژول ZB2L3 محاسبه دستگاه اندازه گیری ظرفیت باتری
- نظرکاربران
- مشخصات کالا
- توضیحات کاربردی
ماژول W1209 دماسنج و ترموستات قابل برنامه ریزی HW-557V6
آشنایی با ماژول
ماژول با کمک سنسور ضد آب و یک نمایشگر 3 رقمی از دمای -50 تا 110 درجه سانتیگراد را اندازه گیری کرده و نمایش میدهد و مطابق برنامه ریزی رله 10 آمپر را فعال و غیر فعال میکند.
تنظیمات ماژول با سه کلید انجام میشود و یک دیود وضعیت رله را نشان میدهد
ماژول دارای تنظیم دمای سرمایش و یا گرمایش و تنظیم دمای انحراف و زمان تاخیر و دمای آلارم می باشد
با این امکانات میتوانید از این ماژول در بسیاری از سیستمها استفاده کنید.
روش کار با ماژول
برای تنظیم ماژول ابتدا کلید SET را کوتاه بزنید تا نمایشگر چشمک زن شود و با کلید های - و + دمای ترموستات را تعیین کنید و با کلید SET به حالت نرمال برگردید.
کلید SET را برای 5 ثانیه نگه دارید تا وارد تنظیمات اصلی شوید
با کلیدهای + و - از p0 تا p7 را میتوانید انتخاب کنید و با کلید SET وارد آن شوید. با زدن مجدد SET به منوی قبل برمیگردید. با نگه داشتن آن برای 10 ثانیه از منوی تنظیمات خارج می شوید
p0 : جهت تعیین حالت سرمایش و گرمایش. حالت C برای سرمایش و H برای گرمایش. در حالت سرما رله با گرم شدن فعال شده و درحالت گرما رله با سرد شدن فعال می شود سپس
p1 : تنظیم دمای انحراف. از 0.1 تا 30 درجه قابل تنظیم میباشد. سیستم وقتی به دمای تنظیم شده برسد رله را روشن میکند و به اندازه دمای انحراف رله را روشن نگه میدارد و بعد از رسیدن به این دما رله را خاموش می کند و منتظر میشود دوباره به دمای تنظیم شده برسد تا دوباره رله را روشن کند.
p2 : تعیین حد بالایی دما در تنظیم دمای ترموستات. در منوی تنظیم دمای ترموستات میتوانید محدوده حد اقل و حداکثر تعیین کنید تا اشتباها کسی دمای خیلی بالا یا خیلی پایین را تعیین نکند. در اینجا حد بالای دمای قابل انتخاب را مشخص میکنید
p3 : تعیین حد پایین دما در تنظیم دمای ترموستات. در منوی تنظیم دمای ترموستات میتوانید محدوده حد اقل و حداکثر تعیین کنید تا اشتباها کسی دمای خیلی بالا یا خیلی پایین را تعیین نکند. در اینجا حد پایین دمای قابل انتخاب را مشخص میکنید
p4 : کالیبراسیون. این منو امکان میدهد که خطای اندازه گیری دمای ماژول را تصحیح کنید. در این قسمت یک عدد از -7 تا +7 را انتخاب کنید تا خطای اندازه گیری را تصحیح کنید.
p5 : تعیین زمان تاخیر برای راه اندازی رله از 0 ثانیه تا 600 ثانیه. تنشهای حرارتی ناگهانی موجب قطع و وصل سریع سیستم میشوند و گاها دستگاه ها را تخریب میکنند. این تایمر تاخیری برای در روشن شدن رله ایجاد میکند که این مشکل را حل کند.
p6 : غیر فعال
p7 : دمای هشدار که از 0 تا 110 و حالت OFF قابل انتخاب است. در صورتی که دما به این اندازه برسد رله خاموش و نمایشگر چشمک زن شده و سه عدد خط را نشان می دهد.
p8 : ریست کردن تنظیمات به حالت کارخانه
دمای ترموستات را تنظیم کنید
در زیر مدار اتصالات ماژول را مشاهده میکنید
