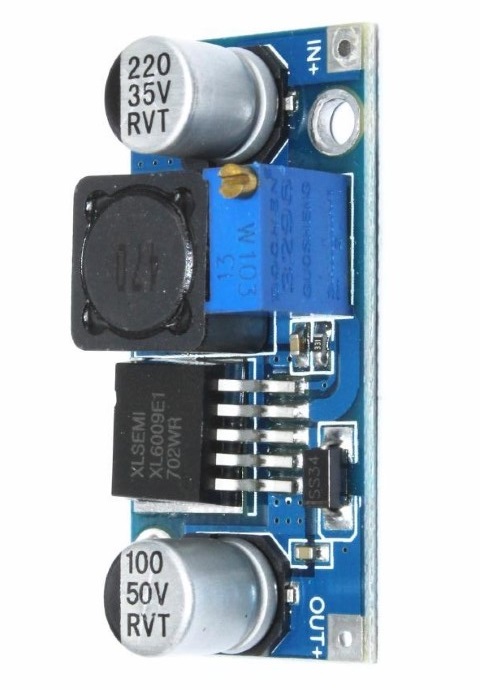

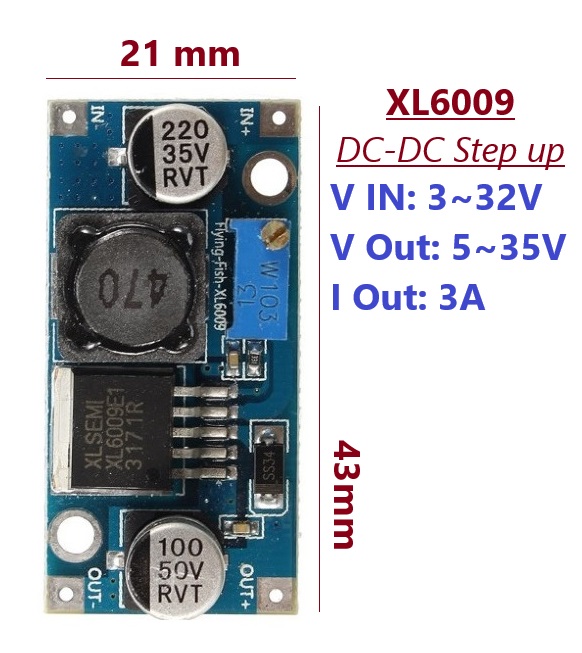

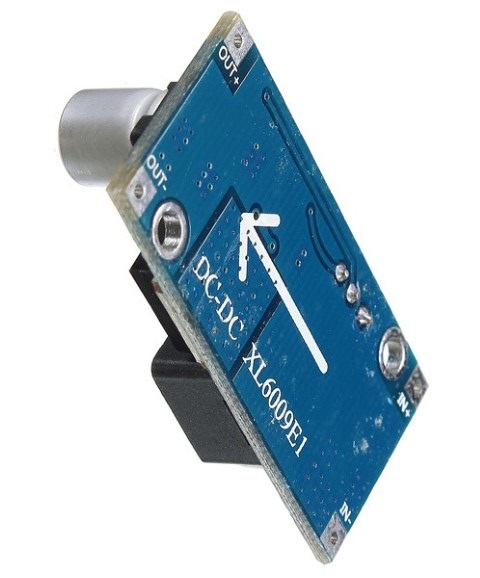

ماژول XL6009E1 افزاینده ولتاژ با قابلیت تنظیم خروجی
این ماژول با تراشه XL6009 که از نسل دوم فناوری سوییچینگ پشتیبانی میکند قادر است ولتاژ ورودی را تا 40 ولت افزایش دهد.
ولتاژ خروجی با کمک پتانسیومتر-مولتی ترن قابل تنظیم است
جریان خروجی ماژول بسته به ولتاژ ورودی و خروجی متغیر است
در این تراشه از 4 عدد ماسفت با جریان 4 آمپر استفاده شده است.
بازده آن 96 درصد و فرکانس سوییچینگ 400 کیلوهرتس است.
ماژول از کیفیت بالایی برخوردار است و کار با آن بسیار آسان میباشد.
کالاهای مرتبط
ماژول ولت متر دیجیتال 100 ولت سایز 22 در 11 میلیمتر
ماژول L4962 کاهنده 48 به 12 ولت 1/5 آمپر
ماژول D-SUN رگولاتور متغیر کاهنده کلاس MP1584 کوچک
ماژول dskj-150W افزاینده ولتاژ 150 وات
ماژول SKU7741 اینورتر 12 به 220 ولت 150 وات
ماژول HW-183 افزاینده ولتاژ با خروجی تا 28 ولت
ماژول پاوربانک USB-C و خروجی 2 آمپر فست شارژ
ماژول LTC1871 افزاینده ولتاژ 100 وات با نمایشگر
ماژول XTW-SY-8 افزاینده ولتاژ
نمایشگر ولتاژ و جریان شارژ یو اس بی
- نظرکاربران
- مشخصات کالا
- توضیحات کاربردی
ماژول افزاینده ولتاژ با تراشه XL6009
آشنایی با ماژول
این ماژول از تکنلوژی نسل دوم سوییچینگ با فرکانس 400 کیلو هرتس استفاده میکند
خازنهای تسفیه کوچکتر شده و ولتاژ خروجی آن قابل تنظیم می باشد
دقت کنید که ماژول در برابر پلاریته معکوس محافظت نشده است
برای استفاده مداوم در حالت حد اکثر توان نیاز به خنک کننده دارد
در زیر مدار مربوط به ماژول را مشاهده می کنید
از کاربردهای جالب این ماژول میتوان به ساخت شارژر فندکی لپتاپ اشاره کرد.
بررسی دقیقتر
از آنجا که ماژول با فرکانس 400 کیلوهرتس کار میکند در خروجی به خازنهای کوچکتری نیاز دارد
نوسان ولتاژ خروجی 50 میلی ولت با خطای 5% است که رقم بسیار خوبی است
در تراشه آن از 4 ماسفت 4 آمپری استفاده شده است که با توجه به بازدهی 94 درصد میتوان توان خروجی را حساب کرد.
فر مول محاسبه ولتاژ و جریان خروجی از این قرار است
Vin x Iin x 94% = Vout x Iout
برای مثال برای ساخت شارژر لپتاپ با فندکی خودرو داریم: 94 درصد بازدهی ضرب در 12 ولت ماشین ضرب در 4 آمپر حد اکشر جریان ماسفتها میشود 45 وات
برای شارژ لپتاپها معمولا 18 تا 19 ولت نیاز داریم که اگر 45 را بر 19 ولت تقسیم کنیم میشود 2.3 آمپر. این عدد بیشتر از مصرف لپتاپ است پس بدون نگرانی میتوانید آن را شارژ کنید و یا با آن کار کنید
