ماژول SX1308 افزاینده ولتاژ با خروجی تا 28 ولت
این ماژول قدرتمند و کوچک قادر است ولتاژ ورودی را تا 28 ولت تقویت کند

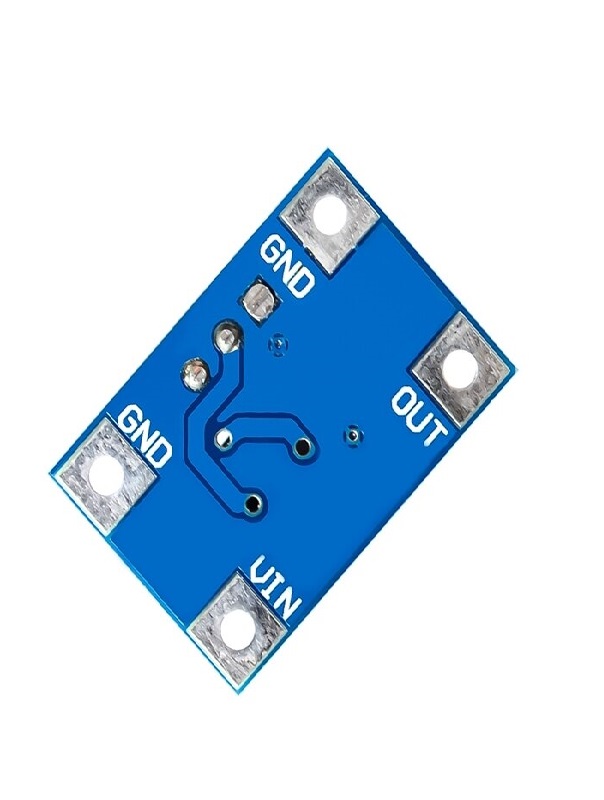

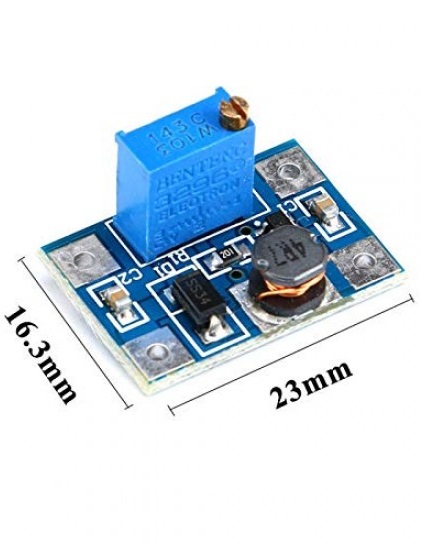

در این ماژول از تراشه SX1308 استفاده شده است. فرکانس سوییچینگ این ماژول 1.2Mhz و بازدهی آن 93% است.

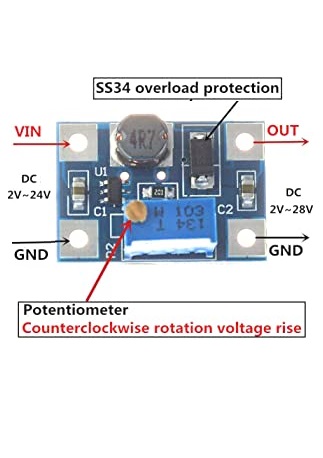

با کمک پتانسیومتر روی برد می توانید ولتاژ خروجی را از 2 ولت تا 28 ولت تنظیم کنید.
این ماژول دارای محدود کننده جریان بریج تا 4 آمپر و محافظت حرارتی و قطع خروجی در شرایط افت ولتاژ می باشد.
کالاهای مرتبط
ماژول XTW-SY-8 افزاینده ولتاژ
ماژول D-SUN رگولاتور متغیر کاهنده کلاس MP1584 کوچک
ماژول MH-ET Live یک افزاینده کوچک با خروجی ولتاژ 28 ولت
ماژول HW-183 افزاینده ولتاژ با خروجی تا 28 ولت
نمایشگر کوچک ولتاژ تا 100 ولت 3 سیم
ماژول SKU7741 اینورتر 12 به 220 ولت 150 وات
ماژول LTC1871 افزاینده ولتاژ 100 وات با نمایشگر
ماژول پاوربانک USB-C و خروجی 2 آمپر فست شارژ
- نظرکاربران
- مشخصات کالا
- توضیحات کاربردی
ماژول افزاینده ولتاژ با تراشه MT3608
آشنایی با ماژول
این ماژول سوییچینگ با فرکانس 1.2 مگا هرتس کار می کند
خازنهای تسفیه کوچکتر شده و ولتاژ خروجی آن قابل تنظیم می باشد
دقت کنید که ماژول در برابر پلاریته معکوس محافظت نشده است
برای استفاده مداوم در حالت حد اکثر توان نیاز به خنک کننده دارد
در ورودی ماژول یک سوکت میکرو یو اس بی نیز قرار دارد
از کاربردهای جالب این ماژول میتوان به ساخت شارژر لپتاپ با کمک پاور بانک اشاره کرد.
بررسی دقیقتر
از آنجا که ماژول با فرکانس 1.2 مگا هرتس کار میکند در خروجی به خازنهای کوچکتری نیاز دارد
نوسان ولتاژ خروجی 50 میلی ولت با خطای 5% است که رقم بسیار خوبی است
در تراشه آن از 4 ماسفت 4 آمپری استفاده شده است که با توجه به بازدهی 93 درصد میتوان توان خروجی را حساب کرد.
فر مول محاسبه ولتاژ و جریان خروجی از این قرار است
Vin x Iin x 93% = Vout x Iout
برای مثال برای ساخت شارژر لپتاپ با پاور بانک داریم: 93 درصد بازدهی ضرب در 5 ولت خروجی پاور بانک ضرب در 4 آمپر حد اکشر جریان ماسفتها میشود 18.6 وات
برای شارژ لپتاپها معمولا 18 تا 19 ولت نیاز داریم که اگر 18.6 را بر 19 ولت تقسیم کنیم میشود 978 میلی آمپر. این عدد کمتر از مصرف لپتاپ است ولی احتمالا برای شارژ باتری یک لب تاپ خاموش میتوانید از آن استفاده کنید به شرطی که آن را روشن نکنید
