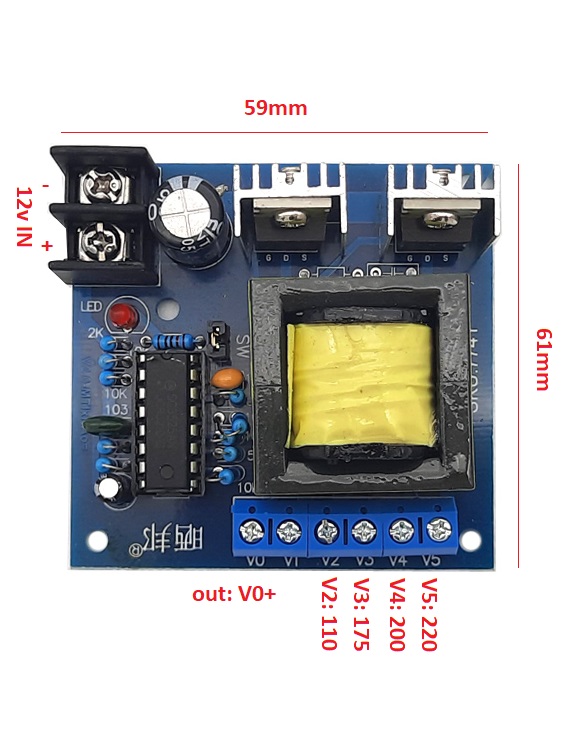

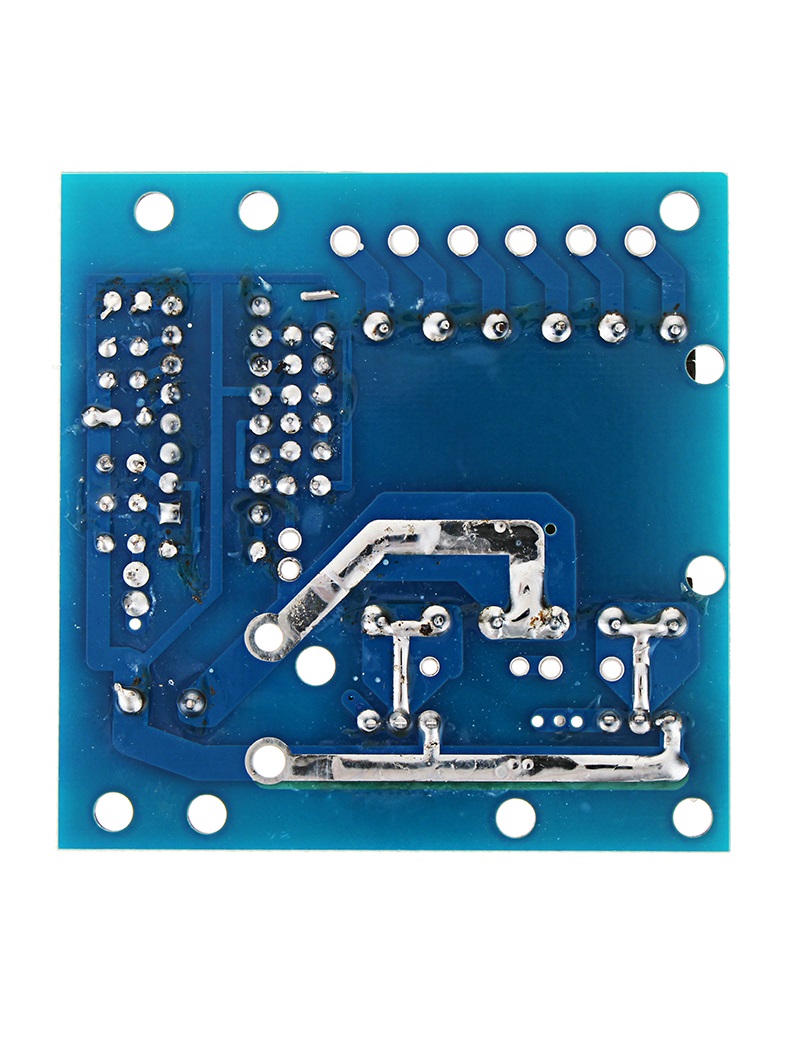

ماژول SKU7741 اینورتر 12 به 220 ولت 150 وات
این ماژول با سیگنال PWM که تراشه SG3525 تولید می کند کار می کند و فرکانس خروجی نهایی آن نیز بالا می باشد
موارد استفاده برای شارژرها و دستگاه های الکترونیکی و چراغها
لازم به ذکر است به دلیل بالا بودن فرکانس خروجی (20 کیلو هرتز) اتصال ترانسفورماتور و برخی موتورهای AC و سایر مصرف کننده هایی که با فرکانس 50 هرتس کار می کنند توصیه نمیشود
کالاهای مرتبط
ماژول XL6009E1 افزاینده ولتاژ با قابلیت تنظیم خروجی
ماژول ولت متر دیجیتال 30 ولت سایز 22 در 14 میلیمتر
ماژول SX1308 افزاینده ولتاژ با خروجی تا 28 ولت
ماژول ولت متر و آمپر متر دیجیتال 100 ولت 10 آمپر دیسی
نمایشگر ولتاژ و جریان شارژ یو اس بی
نمایشگر کوچک ولتاژ تا 100 ولت 3 سیم
ماژول پاوربانک USB-C و خروجی 2 آمپر فست شارژ
ماژول L4962 کاهنده 48 به 12 ولت 1/5 آمپر
ماژول D-SUN رگولاتور متغیر کاهنده کلاس MP1584 کوچک
ماژول XTW-SY-8 افزاینده ولتاژ
- نظرکاربران
- مشخصات کالا
- توضیحات کاربردی
ماژول افزاینده ولتاژ با تراشه MT3608
آشنایی با ماژول
این ماژول سوییچینگ با فرکانس 1.2 مگا هرتس کار می کند
خازنهای تسفیه کوچکتر شده و ولتاژ خروجی آن قابل تنظیم می باشد
دقت کنید که ماژول در برابر پلاریته معکوس محافظت نشده است
برای استفاده مداوم در حالت حد اکثر توان نیاز به خنک کننده دارد
در ورودی ماژول یک سوکت میکرو یو اس بی نیز قرار دارد
از کاربردهای جالب این ماژول میتوان به ساخت شارژر لپتاپ با کمک پاور بانک اشاره کرد.
بررسی دقیقتر
از آنجا که ماژول با فرکانس 1.2 مگا هرتس کار میکند در خروجی به خازنهای کوچکتری نیاز دارد
نوسان ولتاژ خروجی 50 میلی ولت با خطای 5% است که رقم بسیار خوبی است
در تراشه آن از 4 ماسفت 4 آمپری استفاده شده است که با توجه به بازدهی 93 درصد میتوان توان خروجی را حساب کرد.
فر مول محاسبه ولتاژ و جریان خروجی از این قرار است
Vin x Iin x 93% = Vout x Iout
برای مثال برای ساخت شارژر لپتاپ با پاور بانک داریم: 93 درصد بازدهی ضرب در 5 ولت خروجی پاور بانک ضرب در 4 آمپر حد اکشر جریان ماسفتها میشود 18.6 وات
برای شارژ لپتاپها معمولا 18 تا 19 ولت نیاز داریم که اگر 18.6 را بر 19 ولت تقسیم کنیم میشود 978 میلی آمپر. این عدد کمتر از مصرف لپتاپ است ولی احتمالا برای شارژ باتری یک لب تاپ خاموش میتوانید از آن استفاده کنید به شرطی که آن را روشن نکنید
