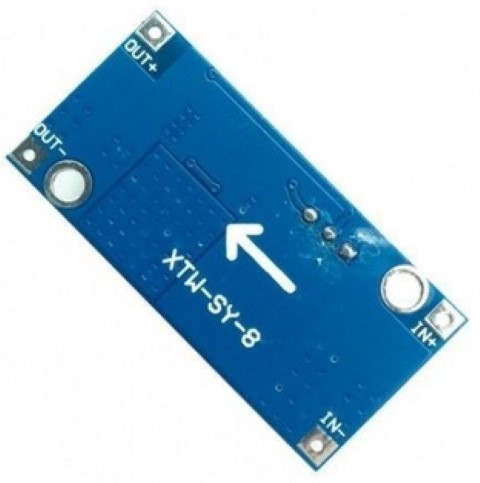

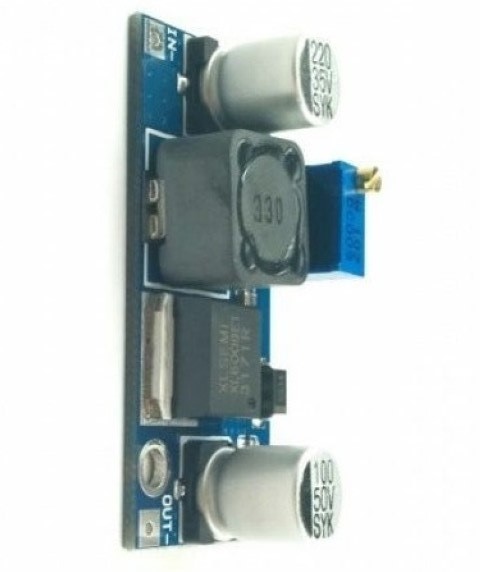

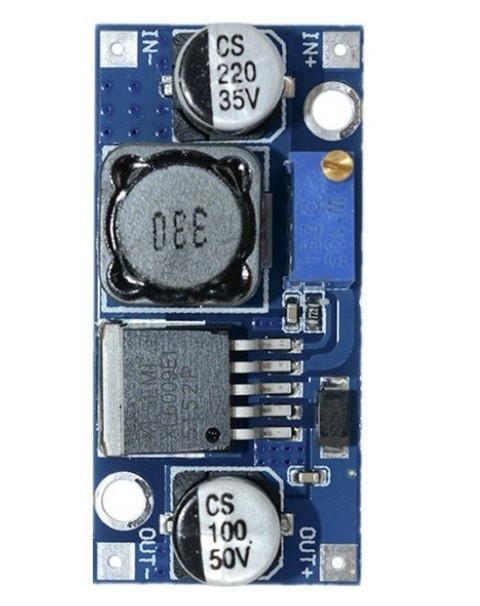

ماژول XTW-SY-8 افزاینده ولتاژ
این ماژول با تراشه XL6009 که از نسل دوم فناوری سوییچینگ پشتیبانی میکند قادر است ولتاژ ورودی را تا 40 ولت افزایش دهد.
ماژول از کیفیت بالایی برخوردار است و کار با آن بسیار آسان میباشد.
بازده آن 96 درصد و فرکانس سوییچینگ 400 کیلوهرتس است.
در این تراشه از 4 عدد ماسفت با جریان 4 آمپر استفاده شده است.
جریان خروجی ماژول بسته به ولتاژ ورودی و خروجی متغیر است
کالاهای مرتبط
ماژول ولت متر و آمپر متر دیجیتال 100 ولت 10 آمپر دیسی
ماژول پاوربانک USB-C و خروجی 2 آمپر فست شارژ
ماژول SKU7741 اینورتر 12 به 220 ولت 150 وات
ماژول ولت متر دیجیتال 30 ولت سایز 22 در 14 میلیمتر
ماژول HW-183 افزاینده ولتاژ با خروجی تا 28 ولت
ماژول D-SUN رگولاتور متغیر کاهنده کلاس MP1584 کوچک
نمایشگر ولتاژ و جریان شارژ یو اس بی
ماژول ولت متر دیجیتال 100 ولت سایز 22 در 11 میلیمتر
- نظرکاربران
- مشخصات کالا
- توضیحات کاربردی
ماژول افزاینده ولتاژ با تراشه XL6009
آشنایی با ماژول
این ماژول از تکنلوژی نسل دوم سوییچینگ با فرکانس 400 کیلو هرتس استفاده میکند
خازنهای تسفیه کوچکتر شده و ولتاژ خروجی آن قابل تنظیم می باشد
دقت کنید که ماژول در برابر پلاریته معکوس محافظت نشده است
برای استفاده مداوم در حالت حد اکثر توان نیاز به خنک کننده دارد
در زیر مدار مربوط به ماژول را مشاهده می کنید
از کاربردهای جالب این ماژول میتوان به ساخت شارژر فندکی لپتاپ اشاره کرد.
بررسی دقیقتر
از آنجا که ماژول با فرکانس 400 کیلوهرتس کار میکند در خروجی به خازنهای کوچکتری نیاز دارد
نوسان ولتاژ خروجی 50 میلی ولت با خطای 5% است که رقم بسیار خوبی است
در تراشه آن از 4 ماسفت 4 آمپری استفاده شده است که با توجه به بازدهی 94 درصد میتوان توان خروجی را حساب کرد.
فر مول محاسبه ولتاژ و جریان خروجی از این قرار است
Vin x Iin x 94% = Vout x Iout
برای مثال برای ساخت شارژر لپتاپ با فندکی خودرو داریم: 94 درصد بازدهی ضرب در 12 ولت ماشین ضرب در 4 آمپر حد اکشر جریان ماسفتها میشود 45 وات
برای شارژ لپتاپها معمولا 18 تا 19 ولت نیاز داریم که اگر 45 را بر 19 ولت تقسیم کنیم میشود 2.3 آمپر. این عدد بیشتر از مصرف لپتاپ است پس بدون نگرانی میتوانید آن را شارژ کنید و یا با آن کار کنید
