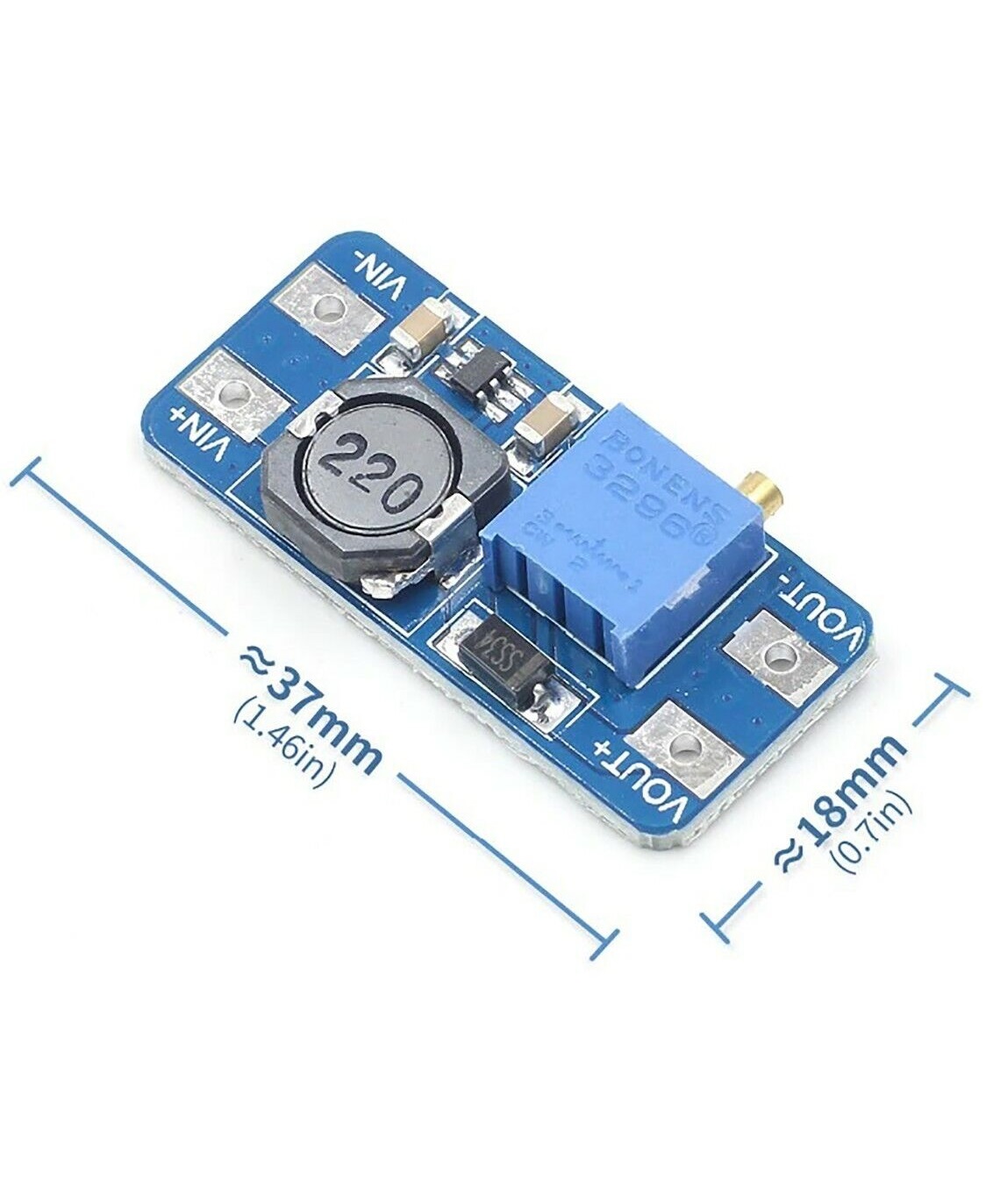

ماژول HW-183 افزاینده MT3608 ولتاژ با خروجی 2 تا 28 ولت
این ماژول قدرتمند و کوچک قادر است ولتاژ ورودی را تا 28 ولت تقویت کند

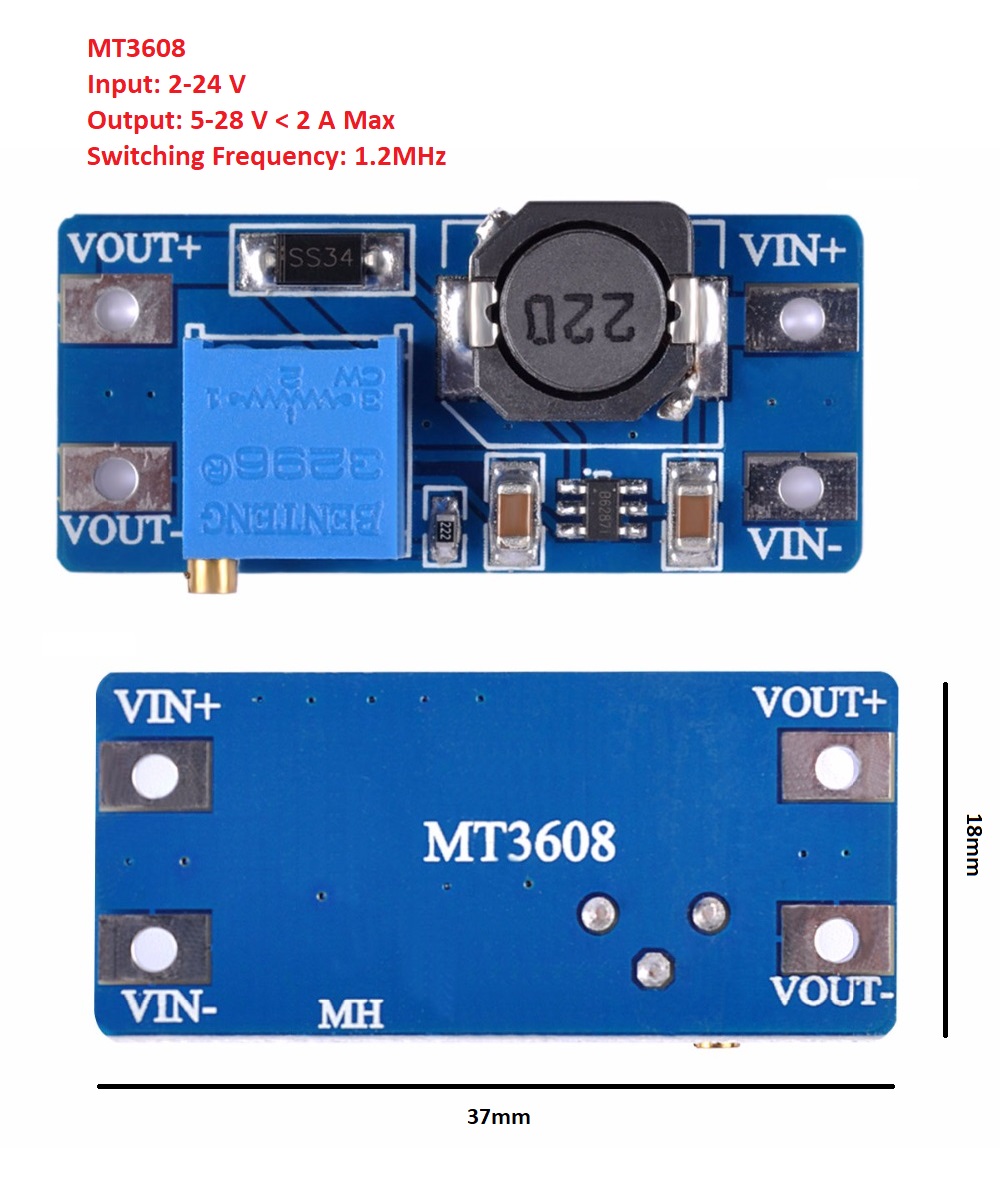

در این ماژول از تراشه MT3608 استفاده شده است. فرکانس سوییچینگ این ماژول 1.2Mhz و بازدهی آن 93% است.

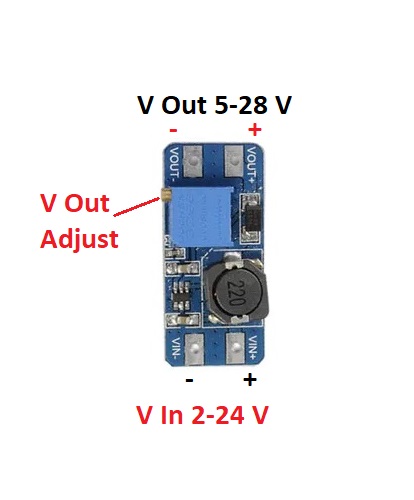

با کمک پتانسیومتر روی برد می توانید ولتاژ خروجی را از 5 ولت تا 28 ولت تنظیم کنید.
این ماژول دارای محدود کننده جریان بریج تا 4 آمپر و محافظت حرارتی و قطع خروجی در شرایط افت ولتاژ می باشد.
جریان خروجی با توجه به جریان بریج و ولتاژ ورودی و بازده 93 درصدی ماژول قابل محاسبه می باشد
بازده ضربدر ولتاژ ورودی ضربدر 4 برابر است با ولتاژ خروجی ضربدر جریان خروجی
برای مثال با ورودی 5 ولت و خروجی 19 ولت حد اکثر جریان خروجی 978 میلی آمپر است
کالاهای مرتبط
ماژول XTW-SY-8 افزاینده ولتاژ
ماژول ولت متر دیجیتال 100 ولت سایز 22 در 11 میلیمتر
ماژول XL6009E1 افزاینده ولتاژ با قابلیت تنظیم خروجی
ماژول SKU7741 اینورتر 12 به 220 ولت 150 وات
ماژول dskj-150W افزاینده ولتاژ 150 وات
ماژول پاوربانک USB-C و خروجی 2 آمپر فست شارژ
نمایشگر ولتاژ و جریان شارژ یو اس بی
ماژول ولت متر دیجیتال 30 ولت سایز 22 در 14 میلیمتر
ماژول LTC1871 افزاینده ولتاژ 100 وات با نمایشگر
ماژول L4962 کاهنده 48 به 12 ولت 1/5 آمپر
ماژول SX1308 افزاینده ولتاژ با خروجی تا 28 ولت
- نظرکاربران
- مشخصات کالا
- توضیحات کاربردی
ماژول افزاینده ولتاژ با تراشه MT3608
آشنایی با ماژول
این ماژول سوییچینگ با فرکانس 1.2 مگا هرتس کار می کند
خازنهای تسفیه کوچکتر شده و ولتاژ خروجی آن قابل تنظیم می باشد
دقت کنید که ماژول در برابر پلاریته معکوس محافظت نشده است
برای استفاده مداوم در حالت حد اکثر توان نیاز به خنک کننده دارد
در ورودی ماژول یک سوکت میکرو یو اس بی نیز قرار دارد
از کاربردهای جالب این ماژول میتوان به ساخت شارژر لپتاپ با کمک پاور بانک اشاره کرد.
بررسی دقیقتر
از آنجا که ماژول با فرکانس 1.2 مگا هرتس کار میکند در خروجی به خازنهای کوچکتری نیاز دارد
نوسان ولتاژ خروجی 50 میلی ولت با خطای 5% است که رقم بسیار خوبی است
در تراشه آن از 4 ماسفت 4 آمپری استفاده شده است که با توجه به بازدهی 93 درصد میتوان توان خروجی را حساب کرد.
فر مول محاسبه ولتاژ و جریان خروجی از این قرار است
Vin x Iin x 93% = Vout x Iout
برای مثال برای ساخت شارژر لپتاپ با پاور بانک داریم: 93 درصد بازدهی ضرب در 5 ولت خروجی پاور بانک ضرب در 4 آمپر حد اکشر جریان ماسفتها میشود 18.6 وات
برای شارژ لپتاپها معمولا 18 تا 19 ولت نیاز داریم که اگر 18.6 را بر 19 ولت تقسیم کنیم میشود 978 میلی آمپر. این عدد کمتر از مصرف لپتاپ است ولی احتمالا برای شارژ باتری یک لب تاپ خاموش میتوانید از آن استفاده کنید به شرطی که آن را روشن نکنید
