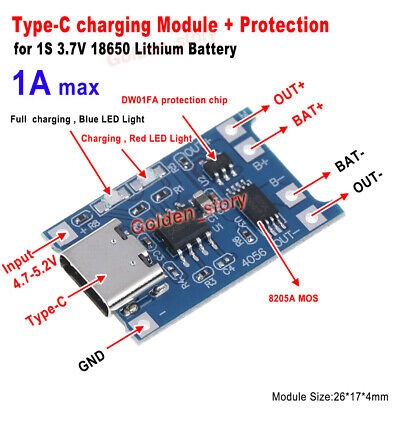

‫ماژول شارژ باتری لیتیومی با پورت Type-cو محافظ باتری

‫در این ماژول تراشه 4056 به کار رفته است. ‫
‫ماژول دارای 2 چراغ نمایشگر وضعیت شارژ و شارژ کامل باتری و محافظت در برابر اتصال کوتاه و محافظ باتری در برابر تخلیه بیشتر از 2/5 ولت و مدار مدیریت باتری می باشد. ‫
‫تغذیه این برد را می توانید از طریق پورت usb-c آن تامین کنید و یا با اتصال پلاتینهای تغذیه روی برد به منبع تغذیه 5 ولت آن را روشن کنید. ‫
‫ولتاژ تغذیه 4/5 ولت تا 5/5 ولت 1 آمپر می باشد. ‫

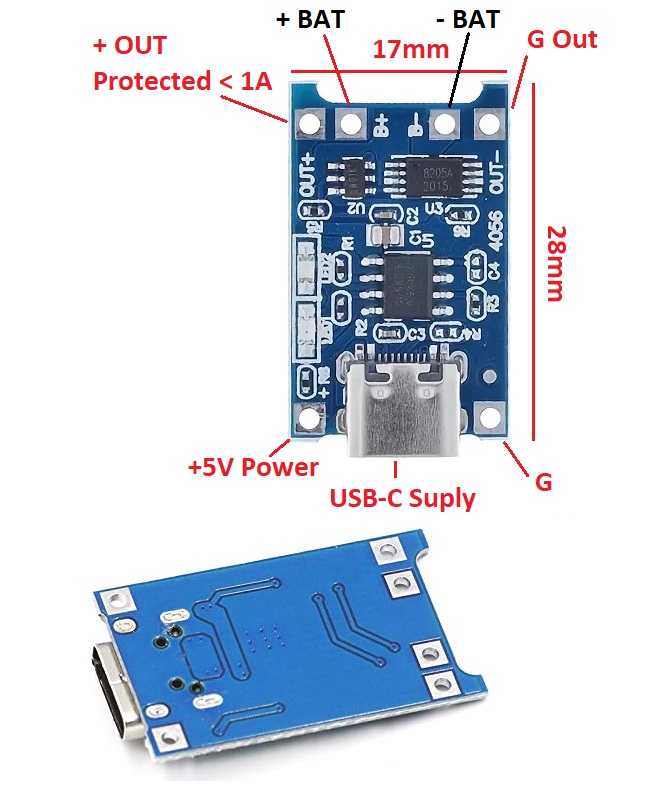

‫خروجی های ماژول شامل دو ترمینال جهت اتصال به باتری و دو ترمینال خروجی جهت اتصال به مصرف کننده می باشد که توسط سیستم محافظ باتری تامین می شود. ‫
‫جریان خروجی محافظت شده 1 آمپر بوده و اگر ولتاژ باتری از 2/5 ولت کمتر شود و یا باتری در حال شارژ شدن باشد خروجی قطع می شود تا از خراب شدن باتری جلوگیری شود. ‫
‫از این ماژول می توانید در بخش تغذیه پروژه های مختلف استفاده کنید.
