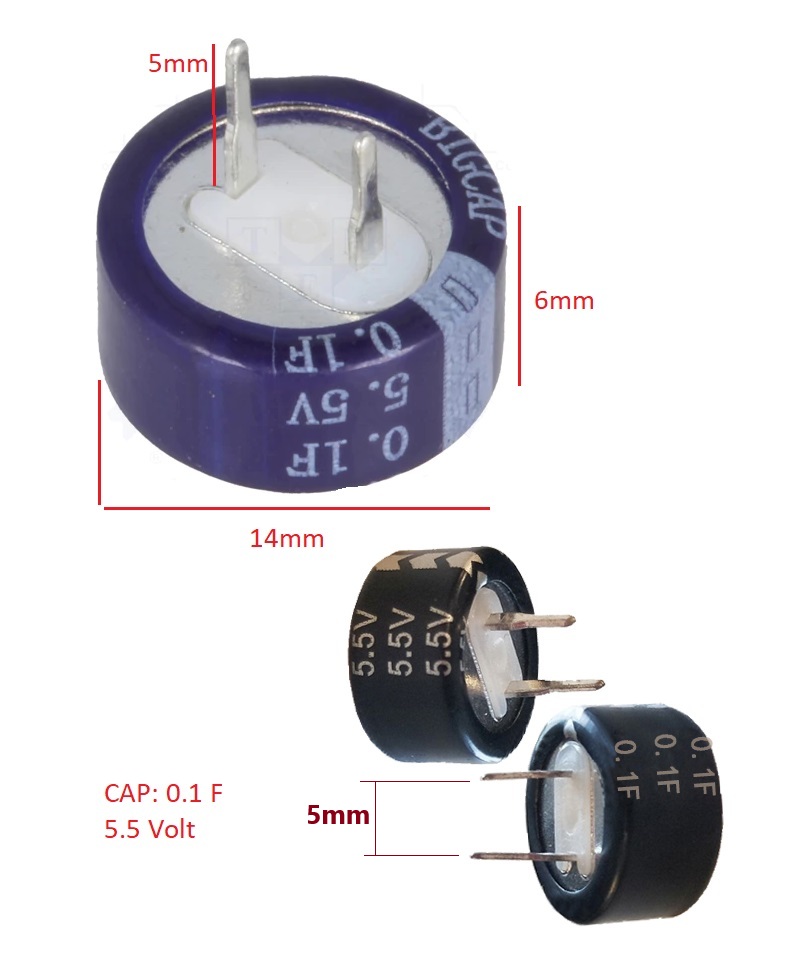

از این خازن برای پشتیبانی از حافظه دستگاه ها استفاده می کنند تا در زمان قطع منبع تغذیه تا مدتی از پاک شدن اطلاعات جلو گیری شود.
خازنهای الکترولیت دارای پلاریته می باشند و پایه بلند تر مثبت و کوتاه منفی است و یا روی بدنه آن معمولا پایه منفی را با علامت مشخص کرده است.
خازن همانند علامت آن در واقع شامل دو صفحه فلزی است که با یک فاصله کم در مقابل هم قرار دارند.
کار آن ذخیره و آزاد کردن انرژی الکتریکی است.
اندازه این دو صفحه و جنس آنها و جنس عایق بین آنها و فاصله بین آنها عوامل تعیین کننده نوع و ظرفیت و ولتاژ خازن هستند.
باید بدانید که اگر در انتخاب ظرفیت خازن اشتباه کنید به نتیجه مطلوب نخواهید رسید ولی اگر ولتاژ آن را کمتر از ولتاژ مدار انتخاب کنید حتما خازن و یا مدار شما آسیب می بیند.
پس در انتخاب ولتاژ خازن دستودل بازی کنید.
جدول زیر برخی از انواع خازن.
1- خازنهای متغیر: این خازنها دارای ظرفیت متغیر و معمولا کمتر از 1 نانو فاراد هستند و بیشتر در مدارهای فرکانسی و فیلترها برای تغییر فرکانس استفاده می شوند و ظرفیت آنها کم است.
2- خازنهای ثابت بدون پلاریته: این خازنها در مقایسه با نوع اول از طرفیت بالاتری برخوردارند و تا 1 میکرو فاراد در ولتاژهای مختلف بسیار متداول هستند.
این خازنها پلاریته ندارند و به همین دلیل برای استفاده در ولتاژ آنالوگ مانند AC بسیار کاربرد دارند.
3- خازنهای ثابت با پلاریته: این خازنها معمولا از 1 میکرو فاراد با ولتاژ های مختلف به بالا پیدا می شوند. نکته قابل توجه این است که دارای پلاریته بوده و پایه بلند تر باید به مثبت وصل شود و پایه کوتاه تر به منفی و یا در کنار پایه ها علامت پلاریته را میتوان دید. اگر به این موضوع بی توجهی شود خازن به درستی کار نمیکند و زود خراب می شود.
در شکل زیر علامتهای اختصاری خازن را در مدارهای الکترونیکی مشاهده می کنید.
حال قصد داریم عملکرد خازن را ببینیم.
برای این کار یک باتری کتابی 9 ولت و یک دیود نوری و یک مقاومت حدود 470 اهم و یک خازن الکترولیت مثلا 100 میکرو فاراد 10 ولت یا بیشتر نیاز داریم.
مانند شکل زیر برای چند لحظه ابتدا با اتصال پایه بلند خازن که مثبت است به مثبت باتری و منفی باتری به پایه کوتاه تر خازن متصل کنید تا آن را شارژ کنید.
سپس خازن را مانند شکل دوم به واسطه مقاومت و با رعایت پلاریته به دیود ال ای دی متصل کنید.
مشاهده می کنید که دیود برای لحظاتی روشن می شود.
