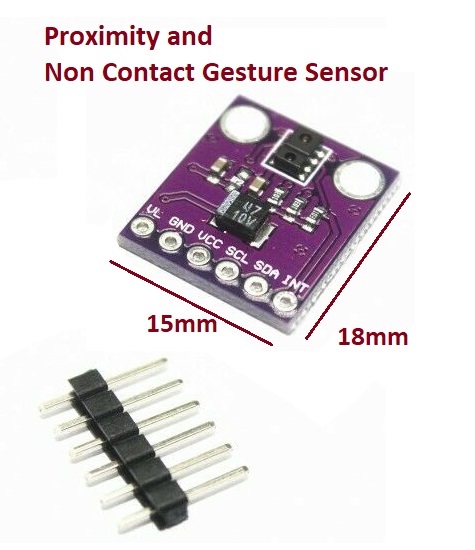

ماژول سنجش نور دیجیتال محیط مجهز به سنسور APDS-9930 شامل LED IR و یک سیستم تشخیص نزدیکی کامل را در یک بسته 8 پینی ارائه می دهد.
عملکرد مجاورت قابلیت تشخیص تا 100 میلی متر را بدون نیاز به کالیبراسیون و در شرایط مختلف مانند زیر نور آفتاب و اتاق تاریک و پشت شیشه تیره مانند تلفن همراه به خوبی عمل می کند.
دستگاه توانایی قرار گرفتن در حالت کم قدرت را در که متوسط مصرف برق بسیار پایین است.
سرعت بالای انتقال اطلاعات و اضافه شدن لنزهای میکرو اپتیک در داخل ماژول ، انتقال و دریافت موثر انرژی مادون قرمز را فراهم می کند که باعث کاهش اتلاف توان کلی و افزایش کارایی ماژول می شود.
/****************************************************************
Arduino Pin APDS-9930 Board Function
3.3V VCC Power
GND GND Ground
A4 SDA I2C Data
A5 SCL I2C Clock
****************************************************************/
#define DUMP_REGS
#include
#include
// Global Variables
APDS9930 apds = APDS9930();
float ambient_light = 0; // can also be an unsigned long
uint16_t ch0 = 0;
uint16_t ch1 = 1;
void setup()
{
// Initialize Serial port
Serial.begin(9600);
Serial.println();
// Initialize APDS-9930 (configure I2C and initial values)
if ( apds.init() )
{
Serial.println(F("APDS-9930 initialization complete"));
}
else
{
Serial.println(F("Something went wrong during APDS-9930 init!"));
}
// Start running the APDS-9930 light sensor (no interrupts)
if ( apds.enableLightSensor(false) )
{
Serial.println(F("Light sensor is now running"));
}
else
{
Serial.println(F("Something went wrong during light sensor init!"));
}
// Wait for initialization and calibration to finish
delay(500);
}
void loop()
{
// Read the light levels (ambient, red, green, blue)
if ( !apds.readAmbientLightLux(ambient_light) ||
!apds.readCh0Light(ch0) ||
!apds.readCh1Light(ch1) ) {
Serial.println(F("Error reading light values"));
}
else
{
Serial.print(F("Ambient: "));
Serial.print(ambient_light);
Serial.print(F(" Ch0: "));
Serial.print(ch0);
Serial.print(F(" Ch1: "));
Serial.println(ch1);
}
// Wait 1 second before next reading
delay(1000);
}
اتصالات ماژول را مانند شکل زیر به آردواینو متصل کنید

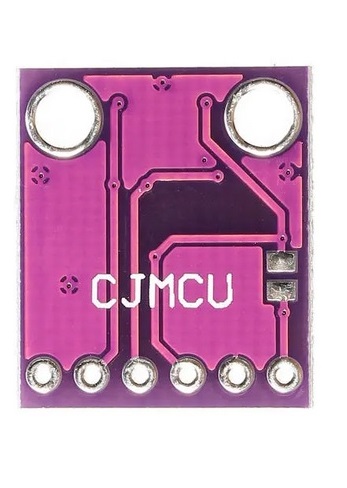

اتصال VLED مربوط به IR LED دیود مادون قرمز میباشد که این امکان را میدهد تا روشن شدن دیود در اختیار کاربر باشد ولی در پشت ماژول دو جامپر تعبیه شده است که با اتصال آنها به یکدیگر میتوانید تغذیه دیود را با VCC یکی کنید
