خازن عدسی 4.7 نانو فاراد 2kv ولت

A1,181-
515

‫معمولا از این خازنها برای مدار های الکترونیکی ساده تر استفاده می شود. ‫
‫خازنهای عدسی یا سرامیکی فاقد پلاریته می باشند.

متفرقه
تومان 1,625
عدد
1
خرید

کالاهای مرتبط

دیاک Db3 ولتاژ 32 ولت
تومان 1,170 1,170
‫دیود 1N5817 دیود سیلیکونی شاتکی سریع 20 ولت 1 آمپر
تومان 650 650
دیود زنر 3.3 ولت نیم وات
تومان 455 455
‫دیود UF4007 دیود فوق سریع 1000 ولت 1 آمپر
تومان 780 780
ولوم B1K ایستاده 17 mm خطی
تومان 6,500 6,500
‫سلف مقاومتی 330 میکرو هانری 1/4 وات 10% درصد
تومان 1,300 1,300
ولوم B50K ایستاده 17 mm خطی
تومان 6,500 6,500
ولوم B500K ایستاده 17 mm خطی
تومان 6,500 6,500
ولوم B250K ایستاده 17 mm خطی
تومان 6,500 6,500
‫پل دیود MB10F پکیج SMD ولتاژ 1000V ولت و جریان 800mA میلی آمپر
تومان 1,300 1,300
‫خازن الکترولیت 100 میکروفاراد 400 ولت ایستاده
تومان 25,479 25,479
‫خازن متال فیلم 1 میکرو فاراد 400 ولت 10% ایستاده
تومان 4,485 4,485
مقاومت 470 اهم 1/4 وات 5%
تومان 260 260
‫سلف مقاومتی 27 میکرو هانری 1/2 وات 10% درصد
تومان 2,600 2,600
کریستال 12 مگا هرتس رو بوردی
تومان 3,575 3,575
مقاومت 3.3 اهم 1/2 وات 5%
تومان 455 455
مقاومت 100 اهم 1/4 وات 5%
تومان 260 260
‫پتانسیومتر مولتی ترن 10 کیلو اهم ایستاده با دسته بلند
تومان 19,500 19,500
‫سلف مقاومتی 150 میکرو هانری 1/4 وات 10% درصد
تومان 1,300 1,300
‫سلف مقاومتی 100 میکرو هانری 1/2 وات 10% درصد
تومان 1,950 1,950
‫سلف مقاومتی 220 میکرو هانری 1/4 وات 10% درصد
تومان 1,300 1,300
ولوم B100K ایستاده 17 mm خطی
تومان 6,500 6,500
کریستال 27 مگا هرتس رو بوردی
تومان 3,575 3,575
مقاومت 6/8 اهم 1/4 وات 5%
تومان 260 260
مقاومت 220 اهم 1 وات 5%
تومان 455 455
  • نظرکاربران
  • مشخصات کالا
  • توضیحات کاربردی

مرمری بر خازن ها و انواع آنها

خازن چیست؟

‫خازن همانند علامت آن در واقع شامل دو صفحه فلزی است که با یک فاصله کم در مقابل هم قرار دارند. ‫
‫کار آن ذخیره و آزاد کردن انرژی الکتریکی است. ‫
‫اندازه این دو صفحه و جنس آنها و جنس عایق بین آنها و فاصله بین آنها عوامل تعیین کننده نوع و ظرفیت و ولتاژ خازن هستند. ‫
‫باید بدانید که اگر در انتخاب ظرفیت خازن اشتباه کنید به نتیجه مطلوب نخواهید رسید ولی اگر ولتاژ آن را کمتر از ولتاژ مدار انتخاب کنید حتما خازن و یا مدار شما آسیب می بیند. ‫
‫پس در انتخاب ولتاژ خازن دستودل بازی کنید. ‫
‫جدول زیر برخی از انواع خازن.

تعدادی از مهمترین انواع خازن

‫1- خازنهای متغیر: این خازنها دارای ظرفیت متغیر و معمولا کمتر از 1 نانو فاراد هستند و بیشتر در مدارهای فرکانسی و فیلترها برای تغییر فرکانس استفاده می شوند و ظرفیت آنها کم است. ‫
‫2- خازنهای ثابت بدون پلاریته: این خازنها در مقایسه با نوع اول از طرفیت بالاتری برخوردارند و تا 1 میکرو فاراد در ولتاژهای مختلف بسیار متداول هستند. ‫
‫این خازنها پلاریته ندارند و به همین دلیل برای استفاده در ولتاژ آنالوگ مانند AC بسیار کاربرد دارند. ‫
‫3- خازنهای ثابت با پلاریته: این خازنها معمولا از 1 میکرو فاراد با ولتاژ های مختلف به بالا پیدا می شوند. نکته قابل توجه این است که دارای پلاریته بوده و پایه بلند تر باید به مثبت وصل شود و پایه کوتاه تر به منفی و یا در کنار پایه ها علامت پلاریته را میتوان دید. اگر به این موضوع بی توجهی شود خازن به درستی کار نمیکند و زود خراب می شود. ‫
‫در شکل زیر علامتهای اختصاری خازن را در مدارهای الکترونیکی مشاهده می کنید.

‫یک مثال ساده جهت درک بهتر عملکرد خازنها

‫حال قصد داریم عملکرد خازن را ببینیم. ‫
‫برای این کار یک باتری کتابی 9 ولت و یک دیود نوری و یک مقاومت حدود 470 اهم و یک خازن الکترولیت مثلا 100 میکرو فاراد 10 ولت یا بیشتر نیاز داریم. ‫
‫مانند شکل زیر برای چند لحظه ابتدا با اتصال پایه بلند خازن که مثبت است به مثبت باتری و منفی باتری به پایه کوتاه تر خازن متصل کنید تا آن را شارژ کنید. ‫
‫سپس خازن را مانند شکل دوم به واسطه مقاومت و با رعایت پلاریته به دیود ال ای دی متصل کنید. ‫
‫مشاهده می کنید که دیود برای لحظاتی روشن می شود.

مشخصات کالا

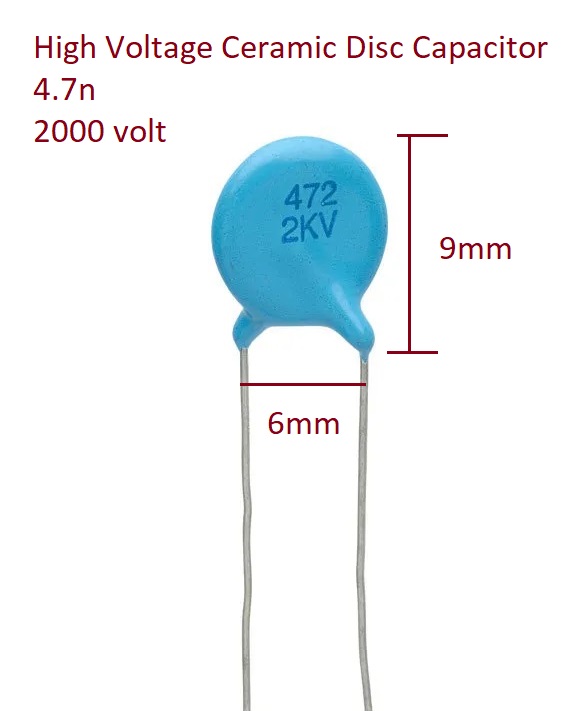

Capacitor : 4.7 Nanofarad

Voltage : 2000 V

Size : 6 X 9 mm

Leg Length : 12 mm

Leg Distance : 6 mm
