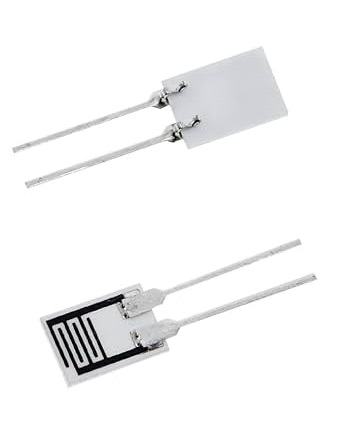

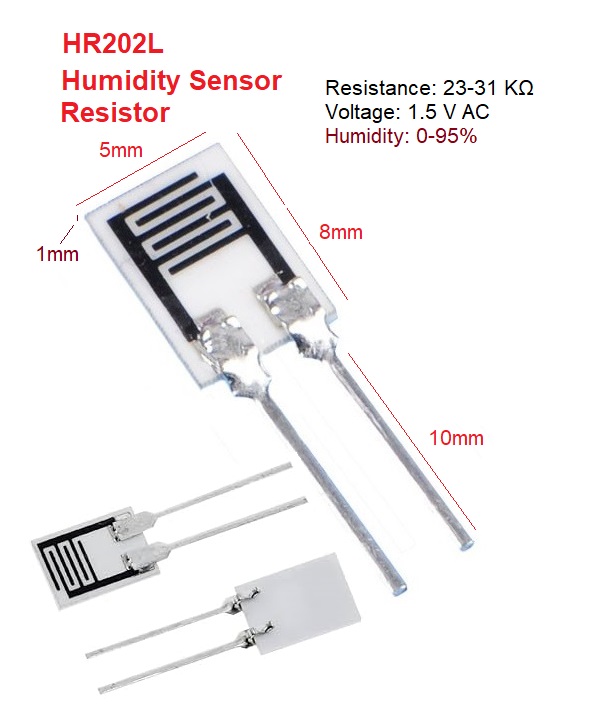

سنسور مقاومتی رطوبت از دسته CHR03 میباشد با رنج تشخیص وسیع و سرعت تشخیص بالا در دمای کاری وسیع و پایداری خوب و عمر طولانی می باشد
برای افزایش طول عمر سنسور از قرارگرفتن آن در حرارت بیش از 85 درجه برای بیش از 2 ثانیه جلوگیری کنید
از ضربه خوردن یا کار در شرایط اسیدی یا نمکی خودداری کنید
سنسور فقط با ولتاژ AC کار می کند و از برقراری ولتاژ DC اجتناب کرده و برای محافظت از آن از پوشش مناسب استفاده نمایید
این سنسورها بر مبنای تغییر مقاومت آن در برابر شدت نور کار می کنند.
می توان گفت که این سنسورها مقاومت متغیری هستند که با افزایش شدت نور مقاومت خود را کاهش می دهد و با کاهش شدت نور مقاومت آن زیاد می شود.
بیشترین پاسخ این سنسورها به نور زرد تا نارنجی می باشد (طول موج 540 تا 600).
این سنسورها را در اندازه های مختلف تولید می شوند که تفاوت آنها در توان انتقال جریان الکتریسیته می باشد.
عامل تشخیص نور در این سنسور همان خط قرمز مارپیچی است که بر روی آن مشاهده می کنید.
به شکل زیر توجه کنید.
این سنسور از یک رشته سولفید کادمیوم یا CDS ساخته شده اند که دو سر آن به دو پایه سنسور متصل شده است.
برای آنکه حساسیت سنسور افزایش پیدا کند رشته CDS را بلند تر و به شکل مارپیچ می سازند.
این مجموعه داخل یک پکیج سرامیکی قرار دارد تا از آسیب دیدن آن جلوگیری شود.
پاسخ فرکانس این سنسورها در نور زرد و نارنجی حد اکثر می باشد.
در شکل زیر نمودار پاسخ تغییرات مقاومت سنسور را متناسب با تغییرات شدت نور مشاهده می کنید.
مقاومت سنسور از حدود 100 اهم در نور یک روز آفتابی تا 10 مگا اهم در شب تاریک تغییر می کند.
حالا می خواهیم با کمک این سنسور یک چراغ خواب بسازیم که شب روشن شود و روز که شد به شکل خودکار خاموش شود.
مانند شکل زیر مدار چراغ خواب را روی پروجکت برد ببندید.
در این مدار ترمینال بیس ترانزیستور از طریق مقاومت 1 کیلو اهمی و پتانسیومتر 22 کیلو اهمی تغذیه شده و ترانزیستور روشن می شود و در نتیجه دیود ال ای دی که همان چراغ ماست روشن می شود.
ولی دقت کنید این کار زمانی اتفاق خواهد افتاد که مقاومت سنسور LDR آنقدر زیاد باشد که جریان مورد نیاز برای روشن شدن ترانزیستور را مصرف نکند.
به عبارت دیگر سنسور باید در تاریکی باشد.
بنا بر همین استدلال وقتی نور به سنسور برسد مقاومت سنسور کم شده و جریان لازم برای راه اندازی ترانزیستور را به منفی منتقل کرده و ترانزیستور خاموش می شود
پتانسیومتر کیلو این امکان را می دهد که میزان حساسیت را تنظیم کنید یعنی تنظیم کنید که چراغ خواب در چه نوری روشن و خاموش شود
