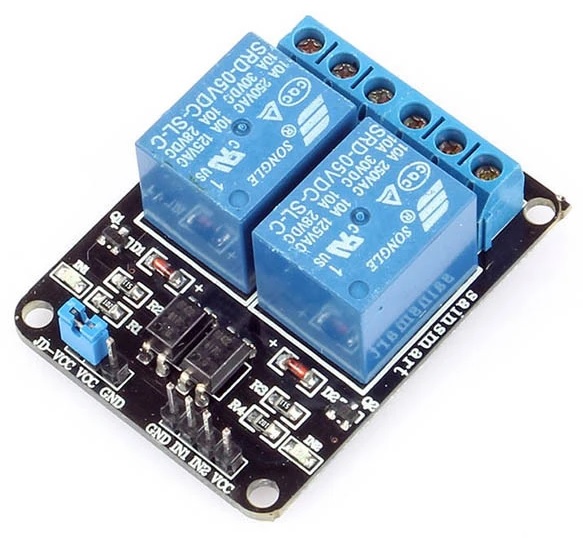

ماژول رله 5 ولت 2 کاناله
ماژول شامل 2 رله 10 آمپر میباشد که با آنها میتوانید وسایل گوناگونی را روشن کنید.
ولتاژ کاری رله ها 5 ولت بوده و دارای جامپری است که در صورت تمایل برای جدا کردن تغذیه رله ها از تغذیه بخش فرمان استفاده می شود.
ماژول دارای 2 دیود نوری برای نمایش وضعیت رله ها است.
جهت امنیت سیگنال ورودی مدار فرمان با اپنوکوپلر به رله ها فرمان میدهد و کاملا از مدار رله ها مجزا است.
وجود ترمینالهای سه پین پیشبینی شده برای هر رله اتصال سیم به رله ها را آسان می کند.
کالاهای مرتبط
کلید سه حالته 3 پایه گرد بزرگ رنگ مشکی
کلید فشاری روشن و خاموش 6 پایه سایز 25 میلیمتر
ماژول رله 5 ولت 4 کاناله
تک سویچ فشاری 12 میلیمتری 4 پایه
کلید 6 پایه قطع کن تلفن
ماژول رله 5 ولت 1 کاناله
صفه کلید فلت ماتریسی 4 در 4 اعداد و حروف
دیپ سوئیچ دوتایی
رله 5 ولت دو کنتاکت 7 آمپر 240 ولت کیفیت کپی
کلید روشن و خاموش 4 پایه چراغ دار سایز متوسط
شیلد رله برای ماژولهای ESP01 تک کانال
کلید کلنگی دو حالته 3 پین 6 آمپر
کلید فشاری روشن و خاموش 6 پایه سایز 7 میلیمتر
ماژول HW-307 رله 5 ولت تک کاناله
- نظرکاربران
- مشخصات کالا
- توضیحات کاربردی
int ch=2; // number of relaysint
relay[] ={2,3}; // pin number of relays
int wait=2000;
int i=0;
void setup() {
for(int i=0; i
digitalWrite(relay[i],HIGH); // turn relay off
}
}
void loop() {
for(int i=0; i
delay(wait);
}
for(int i=0; i
delay(wait);
}
}
ماژول رله 2 کاناله
آشنایی با ماژول
یکی از مفید ترین ماژولهای موجود همین ماژول می باشد.
زیرا به شما این امکان را می دهد تا نتیجه تمام محاسبات و پردازشها را به کار تبدیل کنید.
هر یک از این 2 رله قادر هستند دستگاهی را کنترول کنند و نتیجه کار یک پروژه به کار مفید مبدل شود.
روش کار با ماژول
در این ماژول برای روشن و خاموش کردن رله ها از اپتو کوپلر و ترانزیستور استفاده شده است.
2 عدد چراغ نیز برای نمایش وضعیت هر رله وجود دارد.
پینهای ماژول شامل دو پین VCC که به 5 ولت متصل می شود و GND که به زمین متصل می شود و پینهای IN که پینهای فرمان به رله ها هستند.
این پینها به میکرو کنترولر متصل می شوند.
پینهای IN به اپتو کوپلر فرمان میدهند و کاملا از بخش تغذیه رله ها جدا هستند.
دقت کنید هنگامی که IN صفر شود رله مربوط به آن روشن می شود و هنگامی که 5 ولت شود رله خاموش می شود.
پین JD-VCC پین تغذیه رله ها می باشد و در صورت تمایل شما میتوانید تغذیه رله ها را از منبع دیگری تامین کنید.
در غیر این صورت پین JD-VCC را با یک جامپر به پین VCC کنار آن متصل کنید تا رله ها از همان تغذیه VCC استفاده کنند
یک مثال ساده
در این بخش میخواهیم با کمک این ماژول چند لامپ را روشن کنیم
اتصالات ماژول را مانند شکل زیر انجام دهید و برنامه آن را بر روی آردواینو بریزید.
برنامه این ماژول نیاز به هیچ کتابخانه ای ندارد و بسیار ساده است.
این برنامه رله ها را یکی یکی روشن کرده و سپس یکی یکی آنها را خاموش می کند.
در مدار زیر به جای برق 220 ولت میتوانید از باتری و ال ای دی استفاده کنید.
