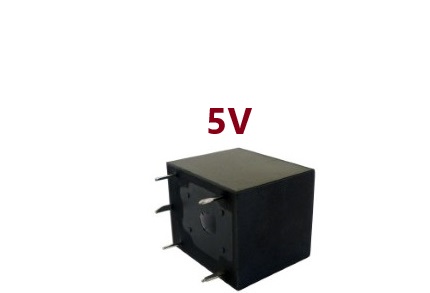

ماژول شامل 1 رله 10 آمپر میباشد که با آنها میتوانید وسایل گوناگونی را روشن کنید.
ولتاژ کاری رله ها 5 ولت بوده و دارای 2 دیود نوری برای نمایش وضعیت رله است.
وجود ترمینال سه پین پیشبینی شده برای رله اتصال سیم به رله ها را آسان می کند.
int RelayPin = 13;
void setup() {
// Set RelayPin as an output pin
pinMode(RelayPin, OUTPUT);
}
void loop() {
// Let's turn on the relay...
digitalWrite(RelayPin, LOW);
delay(3000);
// Let's turn off the relay...
digitalWrite(RelayPin, HIGH);
delay(3000);
}
یکی از مفید ترین ماژولهای موجود همین ماژول می باشد.
زیرا به شما این امکان را می دهد تا نتیجه تمام محاسبات و پردازشها را به کار تبدیل کنید.
این رله قادر است دستگاهی را کنترول کنند و نتیجه کار یک پروژه به کار مفید مبدل شود.
در این ماژول برای روشن و خاموش کردن رله از ترانزیستور استفاده شده است.
2 عدد چراغ نیز برای نمایش وضعیت پاور و رله وجود دارد.
پینهای ماژول شامل دو پین VCC که به 5 ولت متصل می شود و GND که به زمین متصل می شود و پین IN که پین فرمان به رله است.
این پینها به میکرو کنترولر متصل می شوند.
دقت کنید هنگامی که IN 5 ولت شود رله روشن می شود و هنگامی که صفر ولت شود رله خاموش می شود.
در این بخش میخواهیم با کمک این ماژول چند لامپ را روشن کنیم
اتصالات ماژول را مانند شکل زیر انجام دهید و برنامه آن را بر روی آردواینو بریزید.
برنامه این ماژول نیاز به هیچ کتابخانه ای ندارد و بسیار ساده است.
این برنامه رله را روشن کرده و سپس آن را خاموش می کند.
در مدار زیر به جای برق 220 ولت میتوانید از باتری و ال ای دی استفاده کنید.
