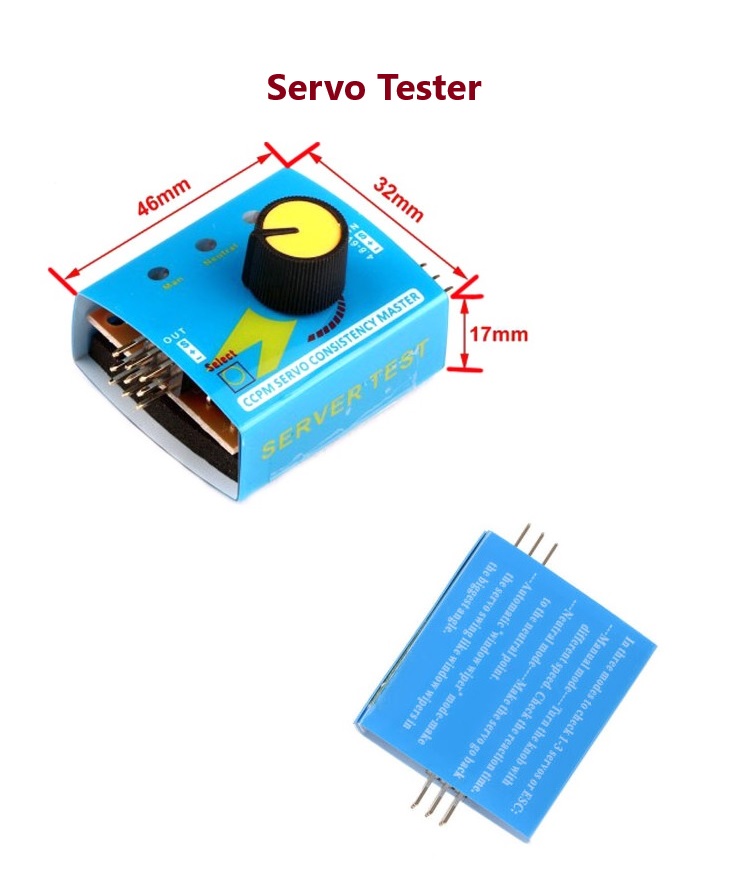

کیت تستر موتور سروو یک ذستگاه آزمایشگاهه بسیار مفید برای تست سروو موتور می باشد
این کیت دارای سه حالت خودکار و دستی و صفر درجه و نمایشگر وضعیت می باشد.
در حالت دستی با پتانسیومتر روی کیت میتوانید زاویه سروو را تغییر دهید
می توانید با کمک آن موتورهای سروو را تا 6 ولت کاملا تست کنید
این کیت کار آمد را باید هر کسی که با سروو موتور کار میکند داشته باشد
کار با دستگاه بسیار آسان و عملکردهای آن کامل است
با این کیت میتوانید سروو موتورهای 5 ولت را راه اندازی کنید
همزمان می توانید سه عدد سروو را همزمان به کیت وصل کنید
سروو را به پینهای خروجی وصل کنید - پینهای 9 تایی
تغذیه آن را نیز به پینهای تغذیه وصل کنید - پین سه تایی
حال با کلید Select حالتهای تست را انتخاب کنید
1- حالت خودکار سروو را از 0 تا 180 درجه حرکت داده و برعکس
2- حالت دستی امکان می دهد که با پتانسیومتر روی کیت زاویه سروو موتور را به دلخواه تغییر دهید
3- حالت خنثی که سروو را در حالت وسط قرار می دهد
همچنین میتوانید از پین سیگنال کیت و پین زمین آن استفاده کنید و با این دو پین حتی سروو های سنگین و بزرگ که با ولتاژهای بالا کار می کنند را نیز تست کنید
سروو موتورها دارای سه سیم هستند که دوتای آنها به تغذیه و سیم سوم سیگنال حرکتی را دریافت می کند.
بسیار مهم اسا که این سیمها را صحیح وصل کنید.
از آنجا که رنگ بندی سیم سروو موتورها متنوع می باشد در زیر جدول رنگ سیمها را ارائه می کنیم.
