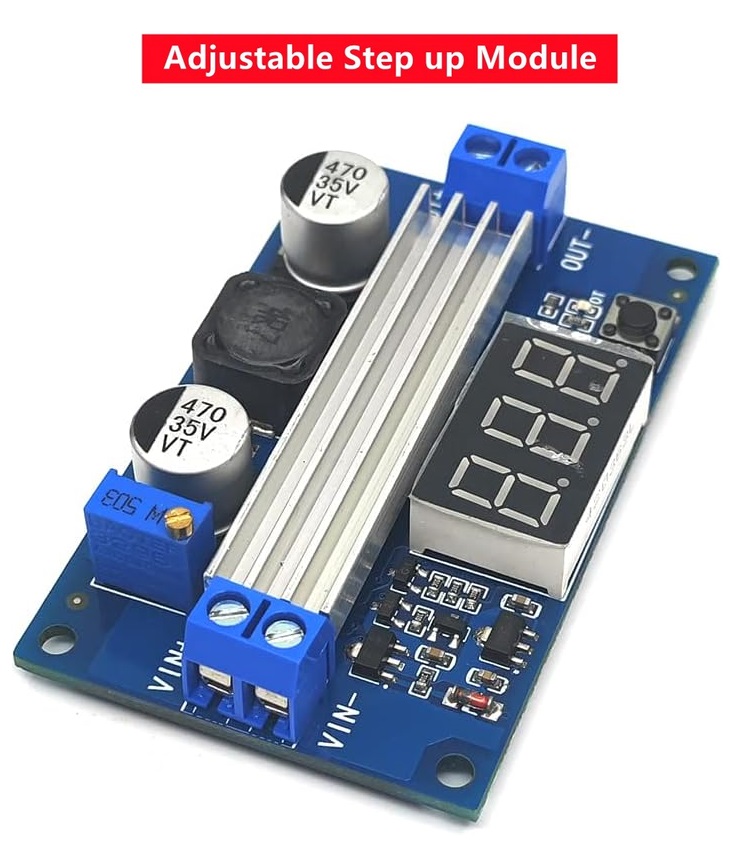

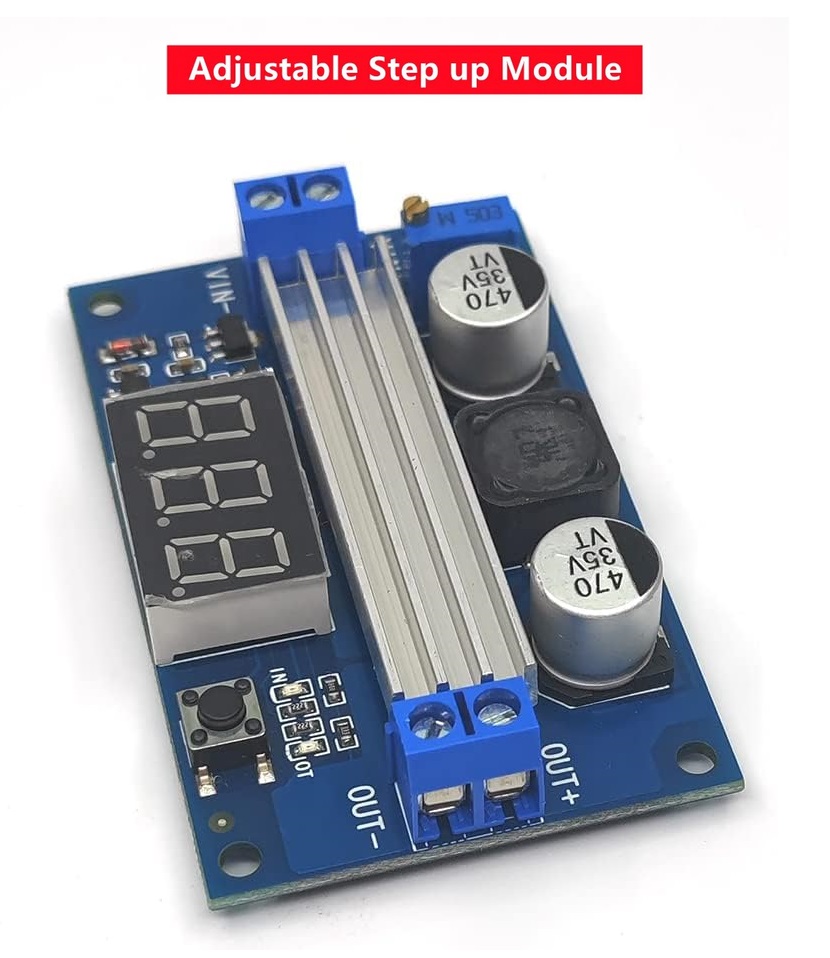

ماژول LTC1871 افزاینده ولتاژ 100 وات با نمایشگر
این ماژول با تراشه LTC1871 که از نسل دوم فناوری سوییچینگ پشتیبانی میکند قادر است ولتاژ ورودی را تا 35 ولت افزایش دهد. .
ولتاژ خروجی با کمک پتانسیومتر-مولتی ترن قابل تنظیم است
جریان خروجی ماژول بسته به ولتاژ ورودی و خروجی حد اکثر تا 6 آمپر نیز میرسد.

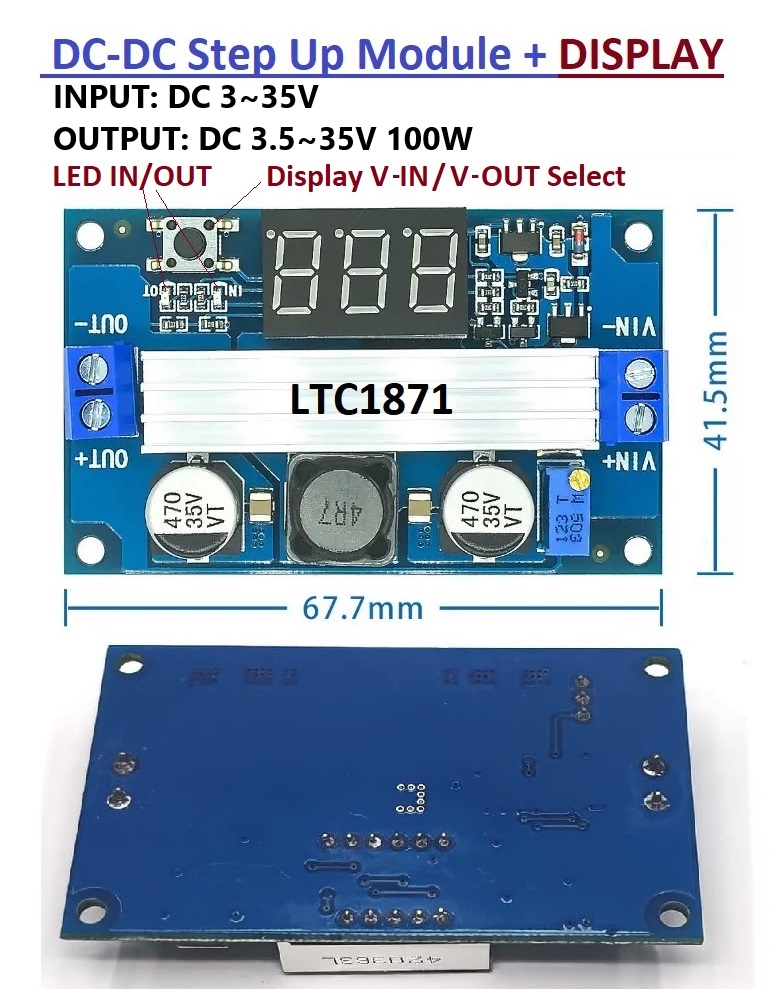

با کمک کلید روی برد میتوانید تعیین کنید ولتمتر روی دستگاه ولتاژ ورودی یا خروجی را نشان دهد. چراغهای IN و OUT نشان میدهند ولتمتر ولتاژ ورودی را نشان میدهد یا خروجی .
دقت کنید که ماژول فاقد محافظ میباشد و اتصال کوتاه و اتصال معکوس موجب خرابی آن خواهد شد.
بازده ماژول تا 96 درصد میرسد. ماژول از کیفیت بالایی برخوردار است و وجود ترمینالهای پیچی در ورودی و خروجی کار با آن را بسیار آسانتر میسازد.
کالاهای مرتبط
ماژول L4962 کاهنده 48 به 12 ولت 1/5 آمپر
ماژول ولت متر و آمپر متر دیجیتال 100 ولت 10 آمپر دیسی
ماژول SKU7741 اینورتر 12 به 220 ولت 150 وات
ماژول SX1308 افزاینده ولتاژ با خروجی تا 28 ولت
نمایشگر کوچک ولتاژ تا 100 ولت 3 سیم
ماژول پاوربانک USB-C و خروجی 2 آمپر فست شارژ
ماژول ولت متر دیجیتال 100 ولت سایز 22 در 11 میلیمتر
ماژول D-SUN رگولاتور متغیر کاهنده کلاس MP1584 کوچک
ماژول XL6009E1 افزاینده ولتاژ با قابلیت تنظیم خروجی
ماژول XTW-SY-8 افزاینده ولتاژ
- نظرکاربران
- مشخصات کالا
- توضیحات کاربردی
ماژول افزاینده ولتاژ با تراشه XL6009
آشنایی با ماژول
این ماژول از تکنلوژی نسل دوم سوییچینگ با فرکانس 400 کیلو هرتس استفاده میکند
خازنهای تسفیه کوچکتر شده و ولتاژ خروجی آن قابل تنظیم می باشد
دقت کنید که ماژول در برابر پلاریته معکوس محافظت نشده است
برای استفاده مداوم در حالت حد اکثر توان نیاز به خنک کننده دارد
در زیر مدار مربوط به ماژول را مشاهده می کنید
از کاربردهای جالب این ماژول میتوان به ساخت شارژر فندکی لپتاپ اشاره کرد.
بررسی دقیقتر
از آنجا که ماژول با فرکانس 400 کیلوهرتس کار میکند در خروجی به خازنهای کوچکتری نیاز دارد
نوسان ولتاژ خروجی 50 میلی ولت با خطای 5% است که رقم بسیار خوبی است
در تراشه آن از 4 ماسفت 4 آمپری استفاده شده است که با توجه به بازدهی 94 درصد میتوان توان خروجی را حساب کرد.
فر مول محاسبه ولتاژ و جریان خروجی از این قرار است
Vin x Iin x 94% = Vout x Iout
برای مثال برای ساخت شارژر لپتاپ با فندکی خودرو داریم: 94 درصد بازدهی ضرب در 12 ولت ماشین ضرب در 4 آمپر حد اکشر جریان ماسفتها میشود 45 وات
برای شارژ لپتاپها معمولا 18 تا 19 ولت نیاز داریم که اگر 45 را بر 19 ولت تقسیم کنیم میشود 2.3 آمپر. این عدد بیشتر از مصرف لپتاپ است پس بدون نگرانی میتوانید آن را شارژ کنید و یا با آن کار کنید
