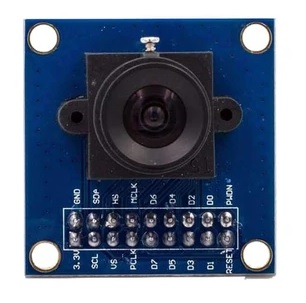

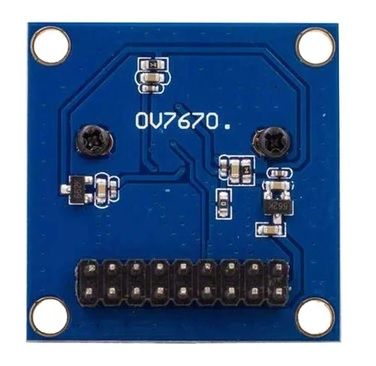

ماژول دوربین OV7670 یک ماژول سنسور تصویر CMOS کوچک و بسیار حساس با ولتاژ کاری پایین است که از آن می توانید برای ضبط و پردازش تصویر استفاده کنید.
این ماژول مبتنی بر حسگر تصویر OV7670 می باشد.
از طریق اتصال به برنامه Serial Camera Control Bus (SCCB)، سنسور می تواند فریم ها ، داده های نمونه و وضوح مختلف داده را ارسال کند.
همچنین می توانند کیفیت تصویر ، قالب داده و حالت انتقال را کاملاً کنترل کنند.
تمام پارامترهای پردازش تصویر نیز می تواند از طریق همین برنامه SCCB تنظیم شود ، از جمله منحنی گاما ، تعادل رنگ سفید ، اشباع و رنگ.
سنسور تصویر OmmiVision با کمک فن آوری منحصر به فرد خود ، در برابر نویزهای مشخص و حساسیت بالا در نور های کم میتواند تصویری با کیفیت و وضوح و رنگهای پایدار بدهد.
سنسور OV7670 یک سنسور تصویر CMOS کوچک و بسیار حساس با ولتاژ کاری پایین یکی از محصولبت OmmiVision است و کمک فن آوری منحصر به فرد خود ، در برابر نویزهای مشخص و حساسیت بالا در نور های کم میتواند تصویری با کیفیت و وضوح و رنگهای پایدار بدهد
این یک سنسور تصویر ارزان قیمت DSP است که می تواند حداکثر با سرعت 30 فریم بر ثانیه و رزولوشن 640 در 480 VGA معادل 0.3 مگاپیکسل کار کند.
تصویر گرفته شده قبل از ارسال توسط DSP می تواند پردازش مقدماتی شود.
این پیش پردازش را می توان از طریق Serial Camera Control Bus (S
ویيگیهای این سنسور به شرح زیر می باشد
حساسیت بالا در نور کم
ولتاژ کاری کم از 2 ولت تا 3 ولت
فناوری تصحیح سایه لنز : Lens shading correction
فناوری تشخیص پرشهای 50 و 60 هرتس : Flicker (50/60 Hz) auto detection
فناوری کاهنده نویز متناسب با میزان نویز : De-noise level auto adjust
کیفیت تصویر خروجی : VGA, CIF, and any size scaling down from CIF to 40x30
فناوری VarioPixel method for sub-sampling
فناوری کنترول اتوماتیک تصویر که شامل :
automatic exposure control (AEC)
automatic gain control (AGC)
automatic white balance(AWB)
automatic band filter (ABF)
automatic black-level calibration (ABLC)
فناوری ISP که شامل noise reduction و defect correction می باشد
دارای حالت LED و فلش : LED and flash strobe mode
فناوری scaling
فرمت خروجی تصویر شامل :
Raw RGB
RGB (GRB 4:2:2
RGB565/555/444)
YUV (4:2:2)
YCbCr (4:2:2)
فناوری کنترول کیفیت تصویر شامل :
color saturation
hue
gamma
sharpness (edge enhancement)
anti-blooming
فناوری تنظیم خودکار ماورا بنفش : Saturation level auto adjust (UV adjust)
فناوری Edge enhancement level auto adjust
پینهای اصلی ماژول شامل:
VSYNC: Vertical Sync Output – Low during frame
HREF: Horizontal Reference – High during active pixels of row
PCLK: Pixel Clock Output – Free running clock. Data is valid on rising edge
D0-D7: 8-bit YUV/RGB Video Component Digital Output
PWDN: Power Down Mode Selection – Normal Mode and Power Down Mode
XCLK: System Clock Input
Reset: Reset Signal
برای راه اندازی دوربین و نمایش تصویر به نرم افزاری برای خواندن پورت سریال مانند Serial port reader نیاز دارد
اتصالات ماژول به آردواینو را مانند جدول زیر انجام دهید
قبل از ادامه به این نکات دقت کنید :
از اتصالات کوتاه و محکم استفاده کنید
از ولتاژ 3.3 استفاده کنید و اگر برد شما 5 ولت است حتما آن را کم کنید زیرا ممکن است منجر به خراب شدن سنسور شود
برنامه نمونه را بارگزاری کنید
برنامه سریال را اجرا کرده و به آردو اینو متصل شوید تا تصویر دوربین خود را مشاهده کنید
Photosensitive Array : 640 x 480
IO Voltage : 2.5- 3.0V
Operating Power : 60mW/15fpsVGAYUV
Sleeping Curent : <20μA
Operating Temperature : -30-70 °C
Output Format : YUV/YCbCr4:2:2 RGB565/555/444 GRB4:2:2 Raw RGB Data (8 digit)
Lens Size : 1/6″
Vision Angle : 25°
Frame Rate : Max 30fps VGA .
Sensitivity : 1.3V / (Lux-sec)
Signal to Noise : 46 dB
DynamicRange :52 dB
Browse Mode : By row
Electronic Exposure : 1- 510 row
Pixel Coverage : 3.6μm x 3.6μm
Duck Current : 12 mV/s at 60℃
Size : 3.5 x 3.5 cm
