این ماژول دارای خروجی 5 آمپر و ولتاژ 8.4 ولت میباشد و از 2 باتری لیتیوم پشتیبانی میکند.
برای خروجی از P+ و P- استفاده کنید و برای شارژ نیز همین پورتها را به تغذیه 8.4 ولت متصل کنید.

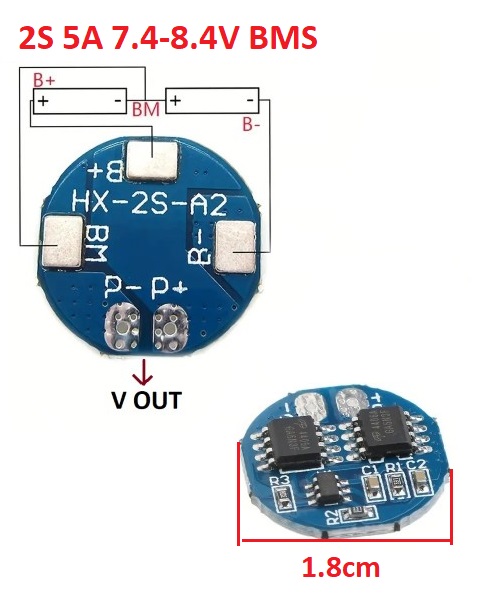

باتریها را به B+ و B- و BM متصل کنید.
این ماژول با کاهش ولتاژ هر باتری خروجی را قطع میکند و در هنگام شارژ نیز با رسیدن ولتاژ هر باتری به 4.2 ولت عملیات شارژ را قطع میکند.
برای شروع کار بعد از اتصال باتریها باید یک لحظه ماژول را به شارژر متصل کنید تا خروجی آن فعال شود
نکته مهم: این ماژول امکان بالانس باتریها را ندارد و لازم است از باتریهای همسان که فول شارژ هستند استفاده کنید و هر چند وقت وضعیت باتریها را چک کنید
