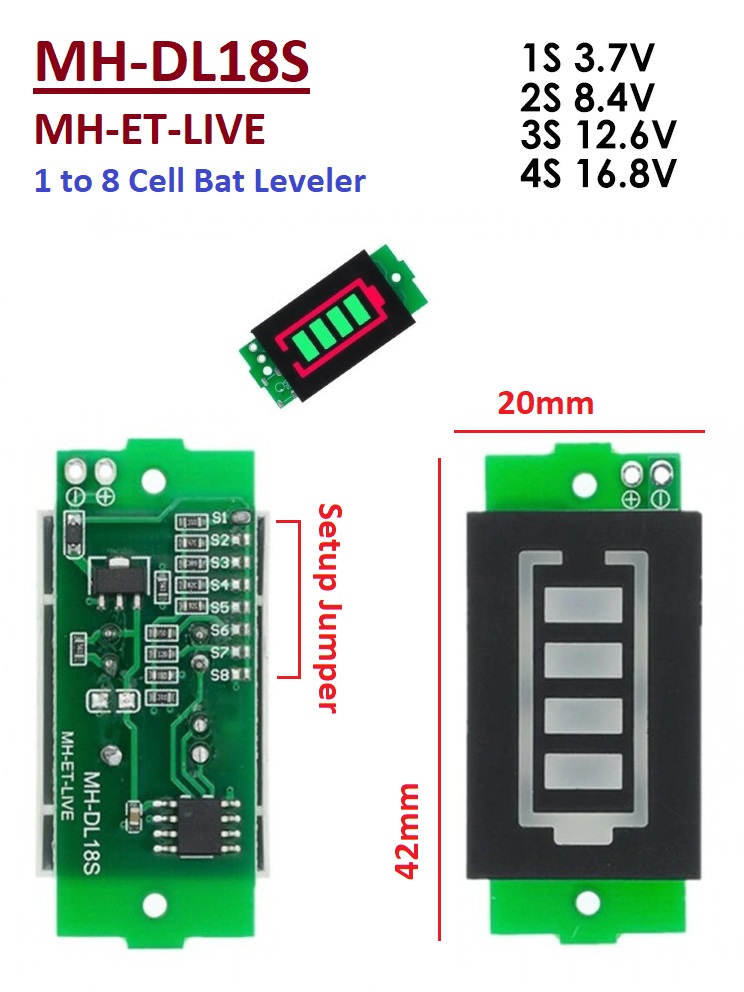

این ماژول میزان شارژ باتریهای لیتیومی را در 4 وضعیت نشان میدهد. ولتاژ باتری با اتصال جامپرهای روی برد از 1 تا 8 سل قابل تنظیم است.
کنار هر جامپر مشخص شده برای چند سل میباشد. دقت کنید فقط یک جامپر را باید متصل کنید.
رنگ بارگراف سبز و رنگ علامت باتری آن قرمز است.
از این ماژول برای نشان دادن سطح شارژ باتری در دستگاه ها استفاده میشود.
Suply Curent : < 20 mA
Test Cells : 1-8 Cell
Size : 42 X 20 X 10 mm
Refresh Speed : 200 ms
Type : 1 to 8 Cell Litium Batry Level Indicator
