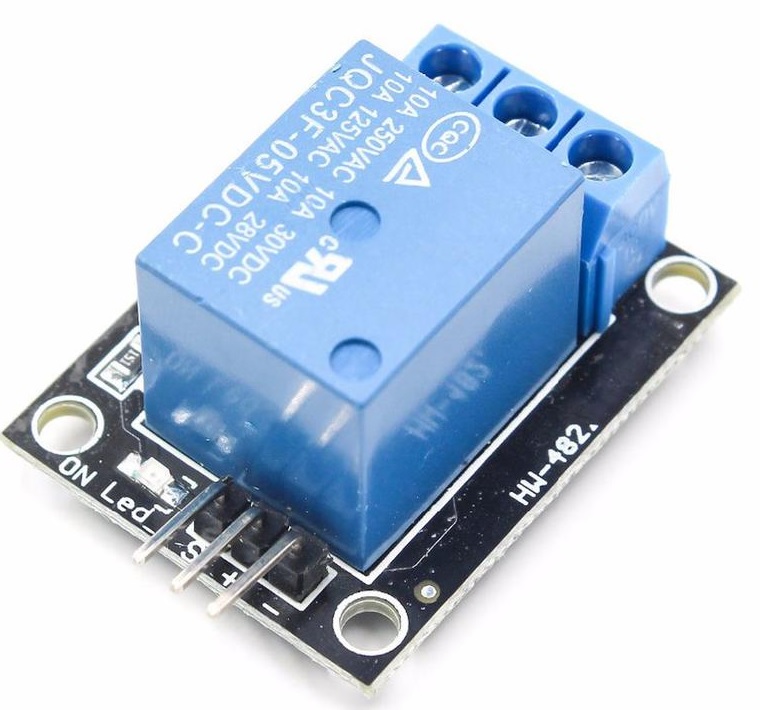

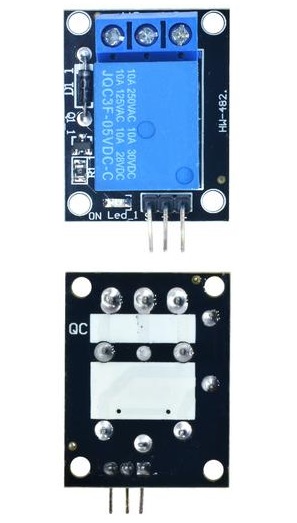

ماژول HW-482 رله 5 ولت تک کاناله

A1,035-
99

‫ماژول شامل 1 رله 10 آمپر میباشد که با آنها میتوانید وسایل گوناگونی را روشن کنید. ‫
‫ولتاژ کاری رله ها 5 ولت بوده و دارای ترمینال سه پین برای اتصال سیم به خروجی رله می باشد. ‫
‫یک دیود ال ای دی برای نمایش وضعیت رله و یک مقاومت برای اتصال ورودی به زمین در ماژول وجود دارد

HUARAN-HW
تومان 44,200
عدد
1

کالاهای مرتبط

  • نظرکاربران
  • مشخصات کالا
  • توضیحات کاربردی

int RelayPin = 13;

void setup() {
// Set RelayPin as an output pin
pinMode(RelayPin, OUTPUT);
}

void loop() {
// Let's turn on the relay...
digitalWrite(RelayPin, LOW);
delay(3000);

// Let's turn off the relay...
digitalWrite(RelayPin, HIGH);
delay(3000);
}

ماژول رله 1 کاناله

آشنایی با ماژول

‫یکی از مفید ترین ماژولهای موجود همین ماژول می باشد. ‫
‫زیرا به شما این امکان را می دهد تا نتیجه تمام محاسبات و پردازشها را به کار تبدیل کنید. ‫
‫ این رله قادر است دستگاهی را کنترول کنند و نتیجه کار یک پروژه به کار مفید مبدل شود.

روش کار با ماژول

‫در این ماژول برای روشن و خاموش کردن رله از ترانزیستور استفاده شده است. ‫
‫2 عدد چراغ نیز برای نمایش وضعیت پاور و رله وجود دارد. ‫
‫پینهای ماژول شامل دو پین VCC که به 5 ولت متصل می شود و GND که به زمین متصل می شود و پین IN که پین فرمان به رله است. ‫
‫این پینها به میکرو کنترولر متصل می شوند. ‫
‫دقت کنید هنگامی که IN 5 ولت شود رله روشن می شود و هنگامی که صفر ولت شود رله خاموش می شود.

یک مثال ساده

‫در این بخش میخواهیم با کمک این ماژول چند لامپ را روشن کنیم ‫
‫اتصالات ماژول را مانند شکل زیر انجام دهید و برنامه آن را بر روی آردواینو بریزید. ‫
‫برنامه این ماژول نیاز به هیچ کتابخانه ای ندارد و بسیار ساده است. ‫
‫این برنامه رله را روشن کرده و سپس آن را خاموش می کند. ‫
‫در مدار زیر به جای برق 220 ولت میتوانید از باتری و ال ای دی استفاده کنید.

مشخصات کالا

Voltage : 4.5-5.5 V

Relay Curent : <60 mA

Relay type : 1NC 1NO 250V 10A

Size : 34 x 26 x 20 mm
