‫ماؤول دیکودر تونهای صفحه کلید تلفن

آشنایی با ماژول DTMF MT8870

‫ماژول DTMF برای رمزگشایی تونهای اعداد تلفن که با تراشه MT8870 کار می کند و سازگاری کامل با آردوینو نیز دارد. ‫
‫تونهای صفحه کلید را از طریق ورودی صدای روی برد دریافت می کند و بعد از پردازش اطلاعات را به خروجی ارسال می کند. ‫
‫همچنین 5 دیود LED روی برد وضعیت خروجی را نشان می دهند. ‫
‫

موارد کاربرد ماژول DTMF MT8870

‫این ماژول کاربردهای فراوانی دارد که همگی بر پایه تشخیص دستورات از راه دور می باشند. ‫
‫مثال متداول آن سیستمهای منشی کامپیوتری می باشد که شماره گیری کاربر را تشخیص داده و متناسب با آن پاسخ مناسبی می دهد. ‫
‫همچنین در خانه های هوشمند می توانید با شماره گیریی منزل و ورود رمز ، به اطلاعات وضعیت منزل دسترسی پیدا کنید که این کار با کمک ماژول تشخیص کد های تلفن امکانپذیر می باشد. ‫
‫

روش کار با ماژول DTMF MT8870

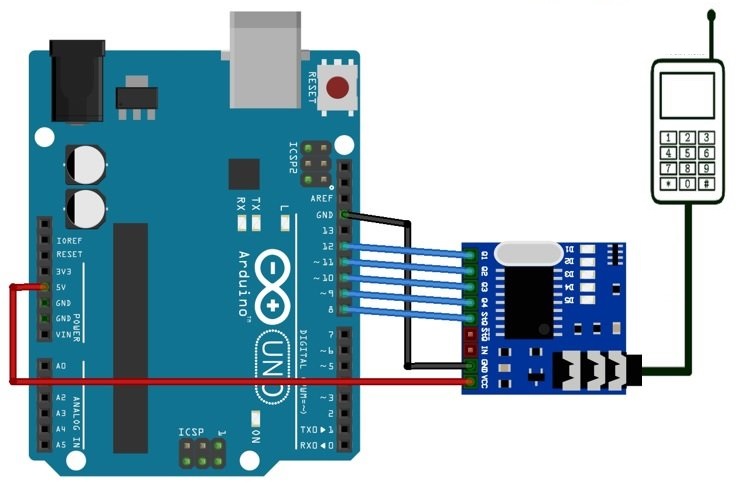

‫کار با این ماژول بسیار ساده است. مانند شکل زیر اتصالات مربوطه را انجام دهید ‫
‫پین های منبع تغذیه ماژول به 5 ولت آردوینو وصل کنید. ‫
‫پین 8 آردوینو به StD ماژول ‫
‫پین 12 آردوینو به Q1 ماژول ‫
‫پین 11 آردوینو به Q2 ماژول ‫
‫پین 10 آردوینو به Q3 ماژول ‫
‫پین 9 آردوینو به Q4 ماژول ‫
‫با کمک یک سیم با دوسرفیش 3.5 تلفن همراه را به DTMF وصل کنید. ‫
‫با اجرای برنامه نمونه و شماره گیری تلفن همراه میتوانید اعداد شماره گیری شده را روی پنجره سریال ببینید.

نمونه برنامه تست ماژول MT8870 DTMF

void setup() {
Serial.begin(9600);
pinMode(8, INPUT); // connect to Std pin
pinMode(9, INPUT); // connect to Q4 pin
pinMode(10, INPUT); // connect to Q3 pin
pinMode(11, INPUT); // connect to Q2 pin
pinMode(12, INPUT); // connect to Q1 pin
}

void loop() {
uint8_t number_pressed;
bool signal ;
signal = digitalRead(3);
if(signal == HIGH) /* If new pin pressed */
{
delay(250);
number_pressed = ( 0x00 | (digitalRead(7)<<0) | (digitalRead(6)<<1) | (digitalRead(5)<<2) | (digitalRead(4)<<3) );
switch (number_pressed)
{
case 0x01:
Serial.println("Button Pressed = 1");
break;
case 0x02:
Serial.println("Button Pressed = 2");
break;
case 0x03:
Serial.println("Button Pressed = 3");
break;
case 0x04:
Serial.println("Button Pressed = 4");
break;
case 0x05:
Serial.println("Button Pressed = 5");
break;
case 0x06:
Serial.println("Button Pressed = 6");
break;
case 7:
Serial.println("Button Pressed = 7");
break;
case 0x08:
Serial.println("Button Pressed = 8");
break;
case 0x09:
Serial.println("Button Pressed = 9");
break;
case 0x0A:
Serial.println("Button Pressed = 0");
break;
case 0x0B:
Serial.println("Button Pressed = *");
break;
case 0x0C:
Serial.println("Button Pressed = #");
break;
}
}
}
