‫ماژول تاریخ و ساعت MH- real time clock modules-2 DSC1302

معرفی

‫ماژول ساعت DS1302 RTC اجازه می دهد تا تاریخ و زمان را تنظیم کنید و مجهز به یک تقویم و ساعت و 31 بایت رم استاتیک است. ‫
‫این ماژول اطلاعات ثانیه ها، دقیقه ها، روزها، هفته ها، ماه ها و سال ها ارائه می دهد. ‫
‫تعداد روزهای هر ماه به طور خودکار تنظیم می شود، همچنین از سال کبیسه پشتیبانی می کند. ‫
‫ماژول مجهز به یک باتری بکاپ است تا در نبود تغذیه بتواند به کار خود ادامه دهد. ‫
‫ ‫
‫

انتخاب ماژول

‫ماژول های ارزان قیمت با DS1302 و DS1307 اغلب دارای مشکلات کریستال کوارتز و ولتاژ هستند. طبیعی است که آنها خیلی خوب کار نمی کنند. توصیه می شود از DS3231 استفاده کنید که قابل اعتمادتر و دقیق تر است زیرا کریستال کوارتز در داخل DS3231 یکپارچه شده است.

راه اندازی ماژول

‫این ماژول فقط به باتری نیاز دارد تا کار کند ‫

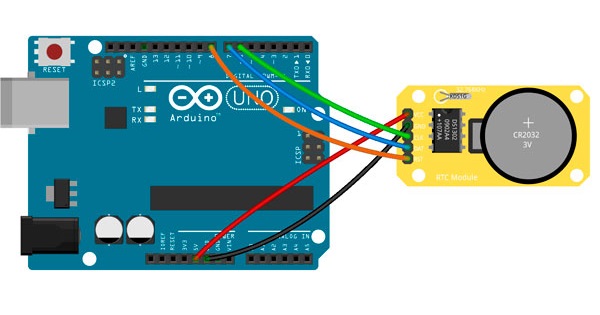

‫برای راه اندازی آن می توانید مانند شکل آن را به یک میکرو کنترولر مانند آردویینو متصل نمایید ‫
‫VCC را به پایه آردوینو 5 ولت ‫
‫GND را به پایه زمین برد وصل کنید ‫
‫CLK را به پایه 6 ‫
‫DAT را به پایه 7 ‫
‫RST را به پایه 8 وصل کنید ‫
‫و نتیجه را بر روی پنجره سریال ببینید

نمونه برنامه جهت اتصال به ماژول

#include
// SCLK -> 6, I/O -> 7, CE -> 8
// CLK -> 6 , DAT -> 7, Reset -> 8
virtuabotixRTC myRTC(6, 7, 8);
void setup() {
Serial.begin(9600);
// Formato para la fecha:
// segundos, minutos, horas, día de la semana, día del mes, mes, año
// myRTC.setDS1302Time(0, 58, 17, 4, 17, 12, 2020); //Configuración del tiempo actual
// Recuerda comentar la línea anterior, una vez configurado
}
void loop() {
myRTC.updateTime();
Serial.print("Fecha / Hora: ");
Serial.print(myRTC.dayofmonth);
Serial.print("/");
Serial.print(myRTC.month);
Serial.print("/");
Serial.print(myRTC.year);
Serial.print(" ");
Serial.print(myRTC.hours);
Serial.print(":");
Serial.print(myRTC.minutes);
Serial.print(":");
Serial.println(myRTC.seconds);
delay(1000);
}
