‫قبل از هر کاری باید بورد توسعه را به کامپیوتر متصل کنید و اطمینان حاصل کنید که کامپیوتر بورد را شناسایی کرده و درایور آن به درستی نصب شده ‫
‫از سوی دیگر ممکن است با وجود نصب شدن بورد عملیات برنامه ریزی بورد با خطا متوقف میشود ‫
‫برای مثال برای چیپ CH340 چندین درایور وجود دارد که ممکن است فقط یکی از آنها روی کامپیوتر شما درست کار کند لذا در دیوایس منیجر میتوانید آنهارا حذف و درایور جدید را نصب کنید ‫
‫

‫همه ما در شرایطی بوده ایم که نیاز داشتیم یک وسیله برقی را روشن کنیم ولی برق قطع شده یا در جایی هستیم که برق وجود ندارد. ‫
‫راه حل چیست؟ با کمی هزینه میتوانید برق تولید کنید و از وابستگی به خطوط انتقال نیرو بی نیاز شوید. ‫
‫یکی از روشهای تولید برق استفاده از موتور برق است که کموبیش با آن آشنا هستیم. ولی اول اینکه باید سوحت آن را از جایی تامین کنیم و دوم سروصدای زیادی دارد. ‫
‫روش بعدی استفاده از اینورتر و تولید برق از باتریهای اسیدی یا باتری ماشین است. اینورتر ولتاژ DC باتری را به AC برق تبدیل میکند.

‫کلمه SSR مخفف Solid State Relay یا رله حالت جامد میباشد. ‫
‫رله های معمول عملکرد مکانیکی دارند و یک آهنربای الکتریکی دارند که با روشن شدن آن کنتاکتهای رله را به هم متصل میکنند. ‫
‫ولی در این رله ها برخلاف رله های مکانیکی از قطعات الکترونیکی و عمدتا از ترایاک برای اتصال استفاده میشود. ‫
‫

‫ترانس جریان برای اندازه گیریی جریان متناوب به کار میرود. ‫
‫در جاهایی که با ولتاژ یا جریان بالا سروکارداریم و دستگاه های معمول توان اندازه گیریی آن را ندارند این قطعه به کار میآید. ‫
‫مولتیمترهای کلمپی هم از همین تکنیک برای اندازه گیریی جریان کمک میگیرند. ‫
‫نکته قابل توجه این است که این تکنیک برای جریان متناوب یا AC قابل استفاده است. ‫
‫ترانس جریان متناسب با کاربرد در شکلهای مختلفی ساخته شده که در تصویر یک نمونه صنعتی و یک نمونه کوچک دستگاهی آن را مشاهده میکنید.

‫این سازه ها کار ساختن ماشینها و رباتهای کوچک را آسان کرده اند. ‫
‫اشکال متنوع آنها به شما اجازه می دهد تا با ترکیب آنها اجسام مورد نظر را بسازید. ‫
‫وجود سوراخهای متعدد و منظم در آنها شما را از ایجاد برای ایجاد اتصال راحت می کنند. ‫
‫و با ترکیب سازه مکانیکی خود با یک مدار الکترونیکی مناسب یک ربات هدف مند بسازید

‫مجموعه موتور و چرخ دنده های انتقال و تبدیل سرعت به قدرت را موتور گیربکس می گوییم. ‫
‫موتورهای کوچک DC اسباب بازی از سرعت چرخش بالایی برخوردار هستند ولی به سادگی می توان با دو انگشت محور آنها را گرفت و آن را متوقف کرد زیرا از گشتاور کمی برخوردار هستند. ‫
‫با افزودن یک گیربکس به آن اول می توان سرعت گردش را کاهش داد تا به اندازه مطلوب برسد و دوم این که در ازای کاهش سرعت قدرت آن زیاد می شود. ‫
‫همانطور که در شکل زیر مشاهده می کنید این کار با کمک چرخ دنده های دوبل کوچک و بزرگ انجام می شود. ‫
‫

‫مجموعه موتور و چرخ دنده های انتقال و تبدیل سرعت به قدرت را موتور گیربکس می گوییم. ‫
‫موتورهای کوچک DC اسباب بازی از سرعت چرخش بالایی برخوردار هستند ولی به سادگی می توان با دو انگشت محور آنها را گرفت و آن را متوقف کرد زیرا از گشتاور کمی برخوردار هستند. ‫
‫با افزودن یک گیربکس به آن اول می توان سرعت گردش را کاهش داد تا به اندازه مطلوب برسد و دوم این که در ازای کاهش سرعت قدرت آن زیاد می شود. ‫
‫همانطور که در شکل زیر مشاهده می کنید این کار با کمک چرخ دنده های دوبل کوچک و بزرگ انجام می شود. ‫
‫

‫از آنجا که برنامه نويسي MCU ها در کامپيوتر انجام مي شود نياز به رابطي که بتوان ميکروکنترولر را به رايانه متصل کرد و برنامه را به آن منتقل کرد ضروري است. ‫
‫براي مثال برد آردوينو اونو نيازي به اين رابط ندارد زيرا درگاه USB روي آن وجود دارد ولي بردهاي ارزانتري مانند آردوينو پروميني فاقد امکانات اتصال به کامپيوتر هستند و هر بار که نياز به برنامه ريزي MCU آن داشتيد به اين رابط نياز داريد.

‫در هنگام طراحی وسایل الکترونیکی موضوع گرمای تولید شده توسط قطعات و انتقال آن به محیط اطراف از اهمیت زیادی برخوردار است زیرا گرما تأثیر جدی بر عملکرد و طول عمر قطعات دارد. ‫
‫وقتی دستگاه الکترونیکی بیش از حد گرم شود در عملکرد دستگاه اختلال ایجاد شده و در دراز مدت اجزای سازنده آن زود فرسوده شده و تخریب می شوند. ‫
‫بنابراین با ادامه پیشرفت این فناوری ها موضوع دفع حرارت نیز پیشرفتهای زیادی کرده است. ‫
‫در ادامه به معرفی روشهای متداول دفع حرارت و چگونگی استفاده از آنها می پردازیم.

‫این سنسورها بر مبنای تغییر مقاومت آن در برابر شدت نور کار می کنند. ‫
‫می توان گفت که این سنسورها مقاومت متغیری هستند که با افزایش شدت نور مقاومت خود را کاهش می دهد و با کاهش شدت نور مقاومت آن زیاد می شود. ‫
‫بیشترین پاسخ این سنسورها به نور زرد تا نارنجی می باشد (طول موج 540 تا 600). ‫
‫این سنسورها را در اندازه های مختلف تولید می شوند که تفاوت آنها در توان انتقال جریان الکتریسیته می باشد. ‫
‫عامل تشخیص نور در این سنسور همان خط قرمز مارپیچی است که بر روی آن مشاهده می کنید. ‫
‫به شکل زیر توجه کنید.

‫کارکرد اصلی بیزر یا پیزو های سرامیکی برای تولید امواج صوتی با فرکانس بالا و التراسونیک می باشد. ‫
‫پیزو های سرامیکی در مقایسه با انواع مغناتیسی امپدانس و ولتاژ بسیار بالاتری را دارند و مصرف انرژی آنها بسیار کمتر است و فرکانسهای بالاتر را بهتر و با نفوذ بیشتر تولید می کنند. ‫
‫در قلب همه اسباب بازی های ملودی دار و سیستمهای هشدار و التراسونیک تشخیص فاصله و تراکم سنجی و تولید گرما و تبخیر مایعات و بسیاری جاهای دیگر عنصر پیزوالکتریک قرار دارد. ‫
‫به شکل زیر توجه کنید.

‫ترانزیستور قطعه ای است با سه پایه که در شکلهای مختلفی پیدا می شود. ‫
‫وقتی به آن نگاه می کنیم ممکن است خیال کنیم این موجود سه پا چه کارهای عجیبی انجام می دهد ولی نگران نباشید. ‫
‫تمام کاری که یک ترانزیستور انجام می دهد عبور جریان الکتریکی متناسب با فرمان دریافتی است. ‫
‫یعنی شما به یکی از پایه ها فرمانی به شکل ولتاژ یا جریان ضعیفی را ارسال می کنید سپس آن دو پایه دیگر به جریان الکتریسیته اجازه عبور می دهند. ‫
‫برای نمونه می توانید با دادن یک جریان ضعیف به ترانزیستور یک رله را روشن کنید و کارهای بسیاری دیگر.

‫مقاومت متغیر در حقیقت مقاومتی است که مقدار آن را می توان تغییر داد. ‫
‫این قطعه اسامی متعددی دارد از جمله پتانسیومتر ولوم مولتی ترن و مقاومت واریابل. ‫
‫این قطعه دارای یک پیچ یا یک دسته است که با کمک آن می توان مقدار مقاومت آن را تغییر داد. ‫
‫پتانسیومتر معمولا 3 عدد پایه دارد. دو تای آن همان مقاومت است و سومی با چرخاندن پیچ آن بین دو پایه دیگر در حرکت است و اندازه مقاومت آن با دو پایه دیگر با چرخاندن آن پیچ تغییر می کند. ‫
‫این قطعه در شکل زیر مشاهده می کنید متناسب با نیاز در اشکال گوناگونی یافت می شود. ‫
‫

‫دیودهای ال ای دی یا نوری نوعی دیود هستند که قادرند از خود نور تولید کنند. ‫
‫این دیودها از تنوع زیادی از نظر شکل و اندازه و رنگ و میزان نوردهی و میزان مصرف انرژی برخوردارند. ‫
‫در شکل زیر تعداد کمی از اشکال متنوع LED ها رو میبینید. ‫
‫از آنجا که بازده انرژی بالایی دارند به سرعت جای بسیاری از منابع تولید نور را اشغال کرده اند. ‫
‫انواع LED قادرند طیف وسیعی از نور از مادون قرمز تا ماورا بنفش و حتی لیزر را تولید کنند. ‫
‫دیودهای ال ای دی دارای پلاریته هستند و اگر معکوث به منبع تغذیه متصل شوند روشن نخواهند شد.

‫دیاک یک قطعه دو پایه و بدون پلاریته است که بیشتر برای راه اندازی ترایاک و تریستور به کار می رود ‫
‫عملکرد دیاک به این شکل است که وقتی اختلاف ولتاژ دو سر آن به 32 یا 42 ولت برسد (بسته به نوع دیاک) دیاک وصل شده و زمانی که اختلاف ولتاژ به کمتر از 3 ولت برسد دیاک قطع می شود ‫
‫دیاک کاربردهای مختلفی دارد از جمله در مدارات کنترول دور موتورها و دیمر چراغها و رله های حالت جامد (Solid State) و هر جایی که نیاز است تریستور یا ترایاکی را روشن و خاموش کنیم. ‫
‫دیاکها در شکلها و ولتاژهای مختلفی تولید می شوند.

‫دیود از قطعات مهم در مدارات الکترونیکی و الکتریکی می باشد ‫
‫به طور خلاصه کار آن این است که جریان الکتریکی را از یک طرف عبور می دهد و مانع از حرکت جریان در جهت معکوس شود. ‫
‫دیودها انواع گوناگونی دارند مانند دیود لیزر ، دیود نوری LED ، فوتو دیود ، دیود زنر ، دیود یکسو کننده ، پل دیود ‫
‫بیشترین کاربرد دیود ها در جلوگیری از جریان معکوس می باشد ولی برخی از آنها کاربردهای دیگری دارند ‫
‫برای مثال دیودهای نوری تولید نور می کنند و دیودهای زنر ولتاژ را ثابت می کنند و دیودهای فوتو در برابر نور واکنش نشان می دهند

‫مقاومت قطعه ای است با دو پایه که سر راه منبع تغذیه و مصرف کننده قرار گرفته و مقدار جریان عبوری را محدود می کند. ‫
‫مقاومت مانند المنت عمل می کند و با عبور جریان گرم می شود و اگر بیش از حد توان گرم شود خواهد سوخت. ‫
‫به همین دلیل مقاومتها توانهای مختلفی دارند. ‫
‫کوچک 125 هزارم وات تا مقاومتهای آجری ‫
‫توان حرارتی(وات) = ولتاژ دو سر مقاومت(ولت) ضربدر جریان عبوری(آمپر) ‫
‫ولتاژ دو سر مقاومت(ولت) = مقدار مقاومت(اهم) ضربدر جریان عبوری(آمپر) ‫
‫با کمک معادلات فوق میتوانید توان و مقدار مقاومت مورد نیاز را محاسبه کنید.

‫گاهی نیاز دارید کارکتورهای مخصوصی را به همراه اطلاعات بر روی صفحه نمایش نشان دهید ‫
‫هر کارکتور در نمایشگرهای کارکتوری 1602 و 2004 از یک بلوک 5 در 8 پیکسلی تشکیل شده است که با روشن و خاموش شدن پیکسلها میتوانند یک شکل را نمایش دهند ‫
‫خوش بختانه نمایشگرهای 1602 و 2004 از کارکتورهای اختصاصی پشتیبانی کرده و میتواننید تا 8 کارکتور اختصاصی را برای آنها تعریف کنید ‫
‫در اینجا قصد داریم یک کارکتور اختصاصی تولید کرده و آن را نمایش دهیم

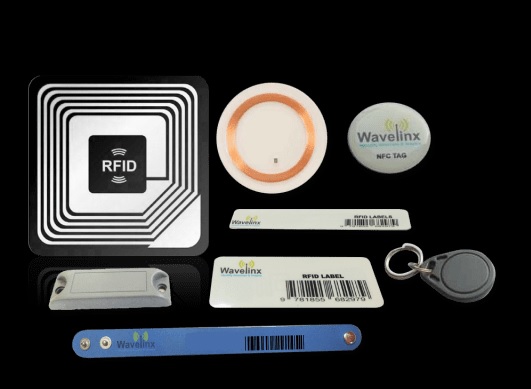

‫تگهای آر اف آی دی RFID قطعات الکترونیکی کوچکی هستند که بدون نیاز به برق و باتری کار میکنند. ‫
‫روش کار به این شکل است که وقتی این تگها در محدوده دستگاه تگ خوان قرار میگیرد تگ فعال شده و اطلاعاتی را از طریق امواج الکترومغناطیس به دستگاه خواننده تگ ارسال میکند. ‫
‫تگها متناسب با محل استفاده در اشکال تولید میشوند مانند برچسب کالا ، جا کلیدی ، کارت ویزیت و حتی کلید خودروی شما و ....

‫همانگونه که در شکل زیر مشاهده میکنید این ماژول از یک فتو ترانزیستور و یک مقاومت 10 کیلو تشکیل شده است ‫
‫با اندازه گیری ولتاژ امیتر میتوان مقدار روشنایی را محاسبه کرد ‫
‫
